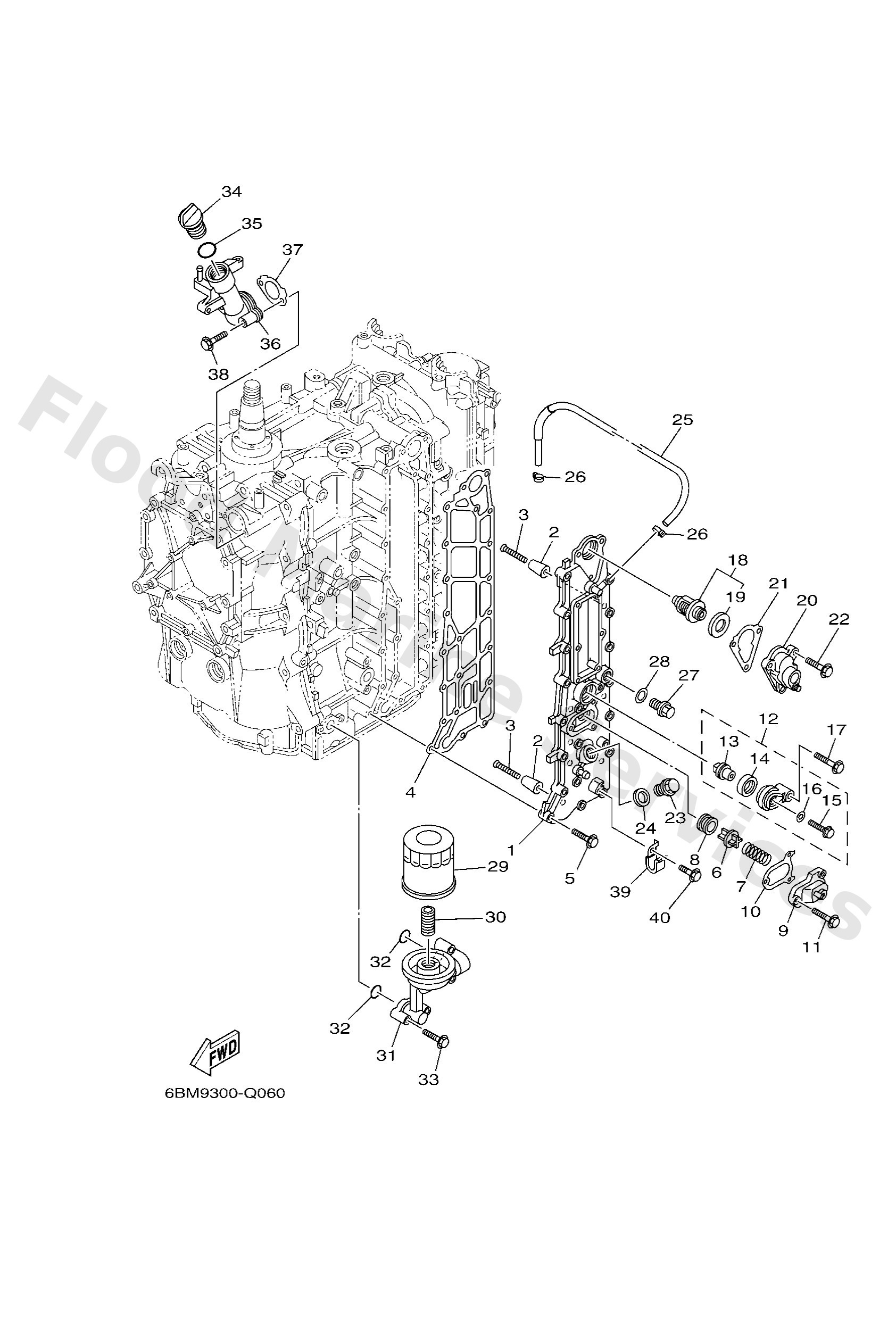

Diagram: CYLINDER & CRANKCASE 3

Diagram

Parts List

Outer cover, exhaust
Diagram Reference: 1
Anode
Diagram Reference: 2
Screw, countersunk
Diagram Reference: 3
Gasket, exhaust outer cover
Diagram Reference: 4
Bolt, with washer
Diagram Reference: 5
Valve, pressure control
Diagram Reference: 6
Spring, compression (688)
Diagram Reference: 7
Grommet (688)
Diagram Reference: 8
Cover 1
Diagram Reference: 9
Gasket
Diagram Reference: 10
Bolt, with washer
Diagram Reference: 11
Anode cover assembly
Diagram Reference: 12
Anode
Diagram Reference: 13
Grommet, anode
Diagram Reference: 14
Bolt (689)
Diagram Reference: 15
Gasket (6f5)
Diagram Reference: 16
Bolt, hexagon w/w deep recess
Diagram Reference: 17
Thermostat
Diagram Reference: 18
Seal, thermostat
Diagram Reference: 19
Cover assembly
Diagram Reference: 20
Gasket, cover
Diagram Reference: 21
Plug, straight screw
Diagram Reference: 23
Washer, plate (22f)
Diagram Reference: 24
Hose 1
Diagram Reference: 25
Clamp
Diagram Reference: 26
Plug, straight screw(62y)
Diagram Reference: 27
Gasket (663)
Diagram Reference: 28
Element assembly, oil cleaner
Diagram Reference: 29
Bolt, union
Diagram Reference: 30
Connector
Diagram Reference: 31
O-ring
Diagram Reference: 32
Bolt, hexagon w/w deep recess
Diagram Reference: 33
Plug, oil
Diagram Reference: 34
O-ring
Diagram Reference: 35
Joint
Diagram Reference: 36
Gasket, oil plug
Diagram Reference: 37
Bolt, hexagon w/w deep recess
Diagram Reference: 38
Clamp
Diagram Reference: 39
Bolt, hexagon w/w deep recess
Diagram Reference: 40
