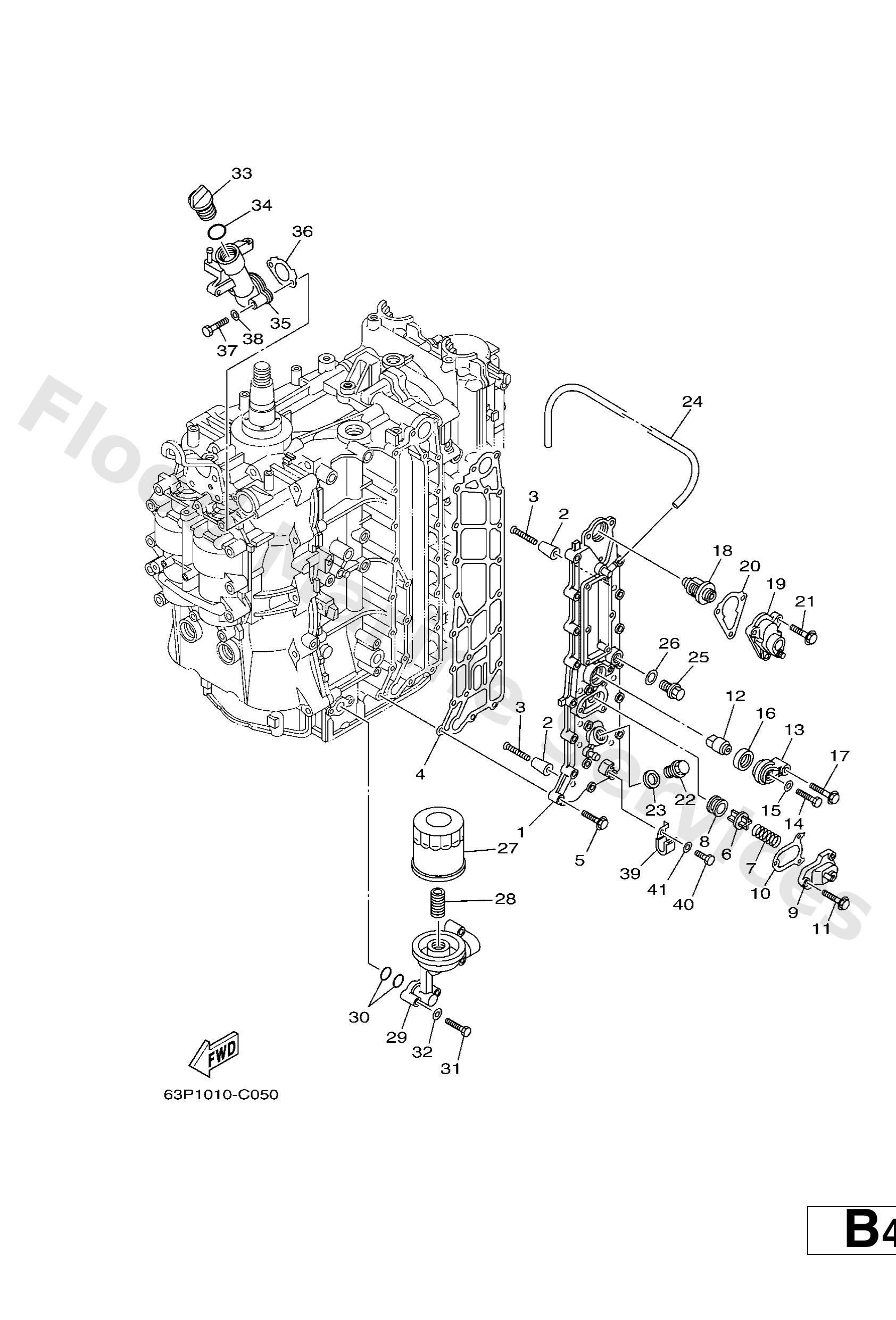

Diagram: CYLINDER & CRANKCASE 3

Diagram

Parts List

Outer cover, exhaust
Diagram Reference: 1
Anode
Diagram Reference: 2
Screw, countersunk
Diagram Reference: 3
Gasket, exhaust outer cover
Diagram Reference: 4
Bolt, with washer
Diagram Reference: 5
Valve, pressure control
Diagram Reference: 6
Spring, compression (688)
Diagram Reference: 7
Grommet (688)
Diagram Reference: 8
Cover 1
Diagram Reference: 9
Gasket
Diagram Reference: 10
Bolt, with washer
Diagram Reference: 11
Anode
Diagram Reference: 12
Anode cover assembly
Diagram Reference: 13
Bolt(7u8)
Diagram Reference: 14
Washer, plain (646)
Diagram Reference: 15
Grommet, anode
Diagram Reference: 16
Bolt, hexagon w/w deep recess
Diagram Reference: 17
Thermostat
Diagram Reference: 18
Cover assembly
Diagram Reference: 19
Gasket, cover
Diagram Reference: 20
Plug, straight screw
Diagram Reference: 22
Gasket (1j7)
Diagram Reference: 23
Hose (l670)
Diagram Reference: 24
Plug, straight screw(62y)
Diagram Reference: 25
Gasket (663)
Diagram Reference: 26
Element assembly, oil cleaner
Diagram Reference: 27
Bolt, union
Diagram Reference: 28
Connector
Diagram Reference: 29
O-ring
Diagram Reference: 30
Bolt (682)
Diagram Reference: 31
Plug, oil
Diagram Reference: 33
O-ring
Diagram Reference: 34
Joint
Diagram Reference: 35
Gasket, oil plug
Diagram Reference: 36
Bolt, hexagon
Diagram Reference: 37
Clamp
Diagram Reference: 39
Bolt(gh1)
Diagram Reference: 40
