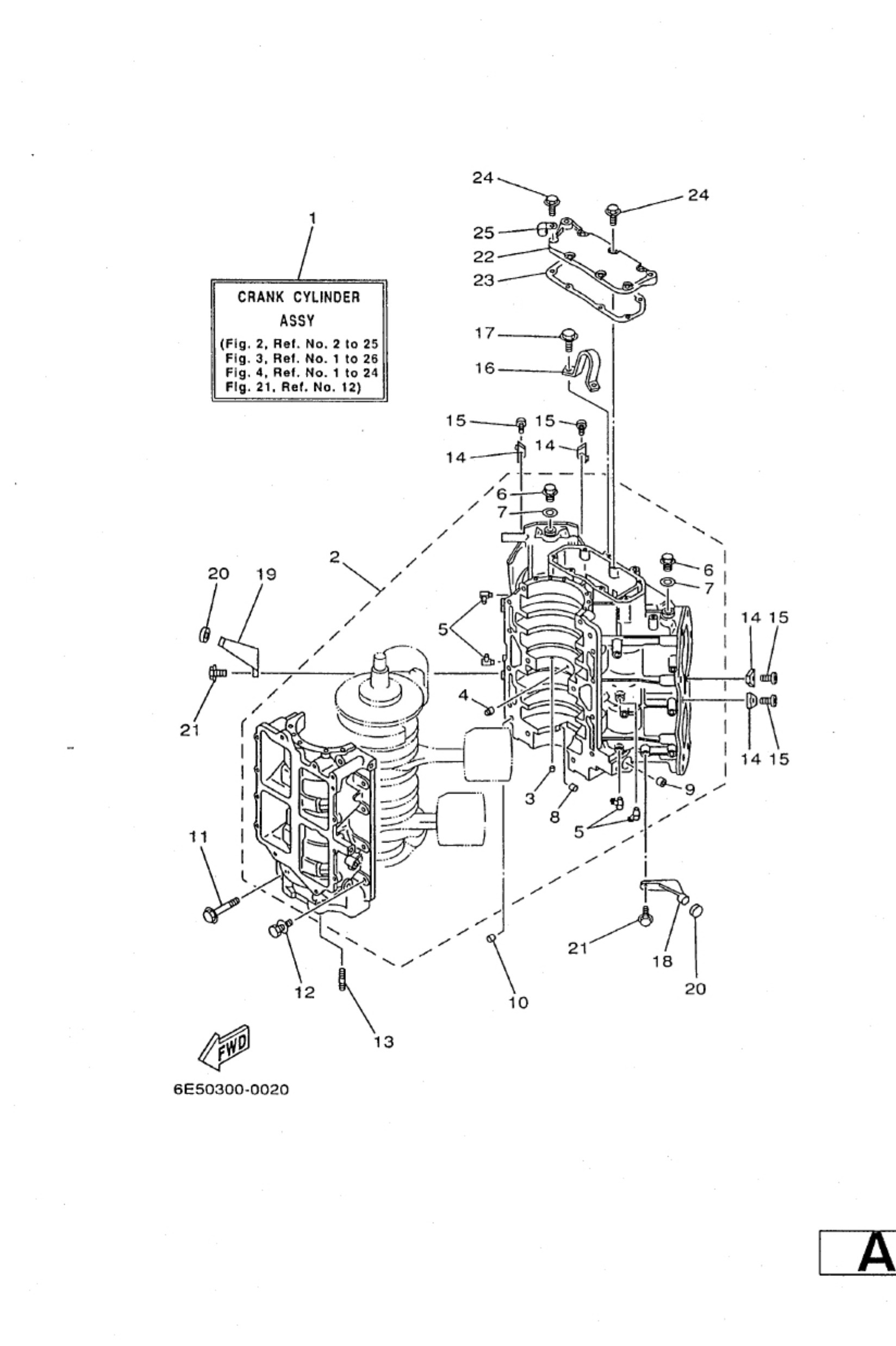

Diagram: CYLINDER.

Diagram

Parts List

Crank cylinder assembly
Diagram Reference: 1
Crankcase assembly
Diagram Reference: 2
Valve, check
Diagram Reference: 3
Lock, bearing
Diagram Reference: 4
Bush, bimetal formed(6r3)
Diagram Reference: 8
Bush, bimetal formed(6r3)
Diagram Reference: 9
Pin, dowel (626)
Diagram Reference: 10
Bolt (6e5)
Diagram Reference: 11
Bolt, with washer
Diagram Reference: 12
Bolt, stud (6e5)
Diagram Reference: 13
Anode
Diagram Reference: 14
Screw, flat head(ga5)
Diagram Reference: 15
2-16
Diagram Reference: 16
Bolt, with washer
Diagram Reference: 17
Stopper
Diagram Reference: 18
Stopper
Diagram Reference: 19
Damper, upper mount
Diagram Reference: 20
Cover
Diagram Reference: 22
Gasket 1
Diagram Reference: 23
Bolt, with washer
Diagram Reference: 24
Clamp
Diagram Reference: 25
