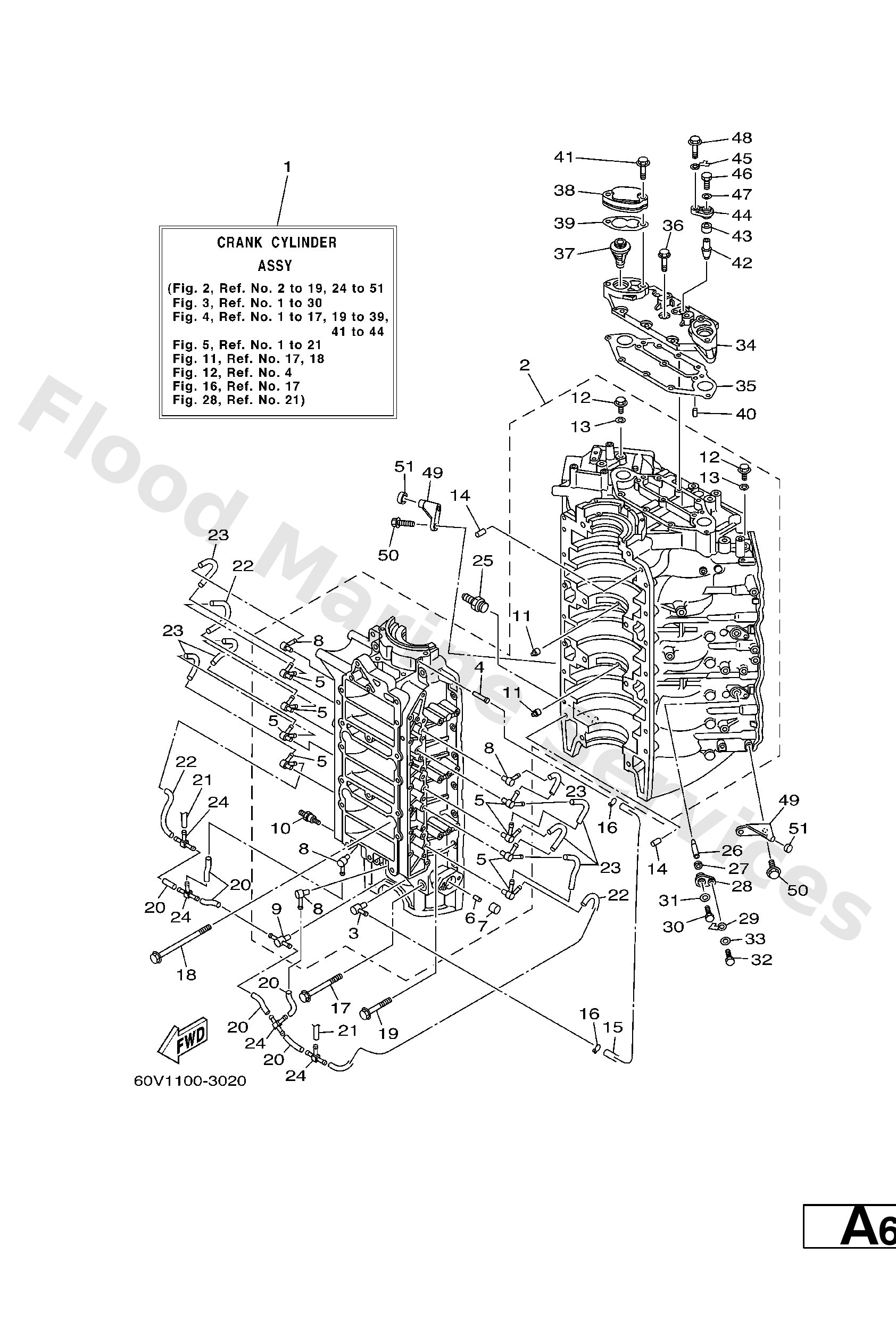

Diagram: CYLINDER. CRANKCASE 1

Diagram

Parts List

Nipple, hose
Diagram Reference: 3
Pipe, joint
Diagram Reference: 4
Check valve assembly
Diagram Reference: 5
Bush, bimetal formed(6r3)
Diagram Reference: 6
Bush, formed(61a)
Diagram Reference: 7
Check valve assembly
Diagram Reference: 8
Check valve assembly
Diagram Reference: 9
Bolt, stud
Diagram Reference: 10
Lock, bearing
Diagram Reference: 11
Plug, straight screw(62y)
Diagram Reference: 12
Gasket (663)
Diagram Reference: 13
Pin, dowel (626)
Diagram Reference: 14
Hose (L510)
Diagram Reference: 15
Clip (6e5)
Diagram Reference: 16
Bolt, washer based(65j)
Diagram Reference: 17
Bolt, flange
Diagram Reference: 18
Bolt, with washer (682)
Diagram Reference: 19
Hose (l200)
Diagram Reference: 20
Hose (l60)
Diagram Reference: 21
Hose (l200)
Diagram Reference: 22
Hose (l200)
Diagram Reference: 23
Pipe, joint
Diagram Reference: 24
Joint, hose
Diagram Reference: 25
Anode
Diagram Reference: 26
Grommet, anode
Diagram Reference: 27
Cover, anode
Diagram Reference: 28
Plate
Diagram Reference: 29
Bolt, hexagon
Diagram Reference: 30
Washer, plain (646)
Diagram Reference: 31
Bolt(62y)
Diagram Reference: 32
Washer, plain (646)
Diagram Reference: 33
Cover
Diagram Reference: 34
Gasket 1
Diagram Reference: 35
Bolt, with washer
Diagram Reference: 36
Thermostat
Diagram Reference: 37
Cover, Thermostat
Diagram Reference: 38
Gasket, cover
Diagram Reference: 39
2−
Diagram Reference: 40
Bolt, with washer
Diagram Reference: 41
Anode
Diagram Reference: 42
Stopper
Diagram Reference: 49
Damper, upper mount rubber
Diagram Reference: 51
