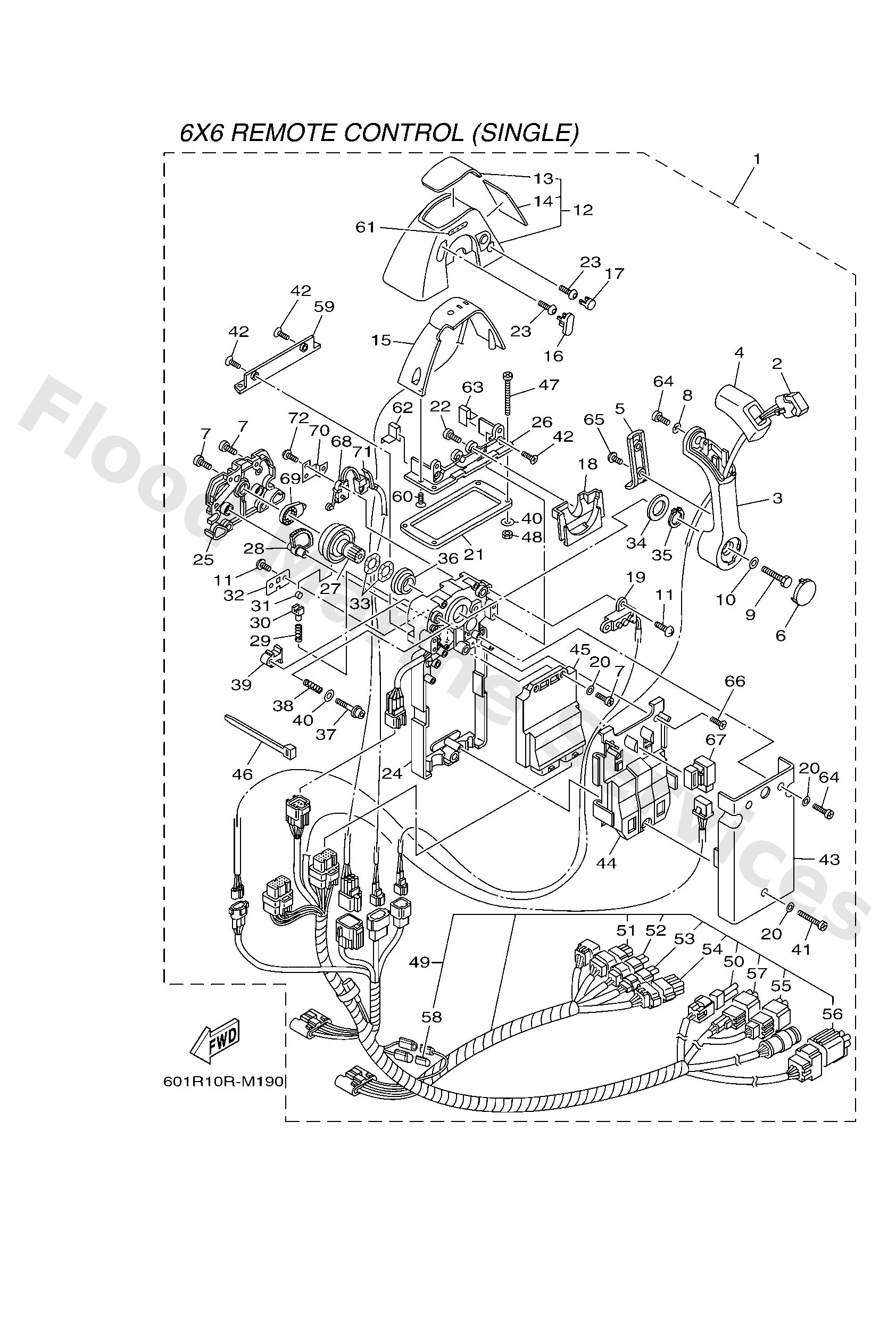

Diagram: DBW REMOTE CONTROL 1 (SINGLE)

Diagram

Parts List

6X64820544 (NOT FOR SALE)
-
Diagram Reference: 1
6X64820534 (NOT FOR SALE)
-
Diagram Reference: 1
6X64820553 (NOT FOR SALE)
6x6 rc sgl top mount 2nd stn
Diagram Reference: 1
Trim & tilt switch assembly
Diagram Reference: 2
Lever, control
Diagram Reference: 3
Grip, control lever
Diagram Reference: 4
Cover, control lever
Diagram Reference: 5
Cover, control lever
Diagram Reference: 6
Screw, pan head(3yl)
Diagram Reference: 7
Washer, tooth
Diagram Reference: 8
Bolt
Diagram Reference: 9
Washer, plain (663)
Diagram Reference: 10
Screw 1
Diagram Reference: 11
Cover
Diagram Reference: 12
Graphic
Diagram Reference: 13
Graphic
Diagram Reference: 14
Pilot light assembly 1
Diagram Reference: 15
Plug
Diagram Reference: 16
Plug
Diagram Reference: 17
Cover, lead
Diagram Reference: 18
Switch assembly
Diagram Reference: 19
Ybs66-5 washer, plain
Diagram Reference: 20
Grommet
Diagram Reference: 21
Screw, pan head (e56)
Diagram Reference: 22
Bolt set
Diagram Reference: 23
Remo-Con. Case assembly
Diagram Reference: 24
Back plate 1
Diagram Reference: 25
Plate, stopper 2
Diagram Reference: 26
Shaft, drive
Diagram Reference: 27
Gear 2
Diagram Reference: 28
Spring, detent
Diagram Reference: 29
Adaptor
Diagram Reference: 30
Roller, detent
Diagram Reference: 31
Retainer
Diagram Reference: 32
Washer, wave 3
Diagram Reference: 33
Washer 3
Diagram Reference: 34
Clip, shift lever
Diagram Reference: 35
Bushing 1
Diagram Reference: 36
Bolt set
Diagram Reference: 37
Spring 1
Diagram Reference: 38
Friction, throttle
Diagram Reference: 39
Washer 1
Diagram Reference: 40
Screw 1
Diagram Reference: 41
Screw 3
Diagram Reference: 42
Back plate 2
Diagram Reference: 43
Holder, switch
Diagram Reference: 44
Control unit assembly
Diagram Reference: 45
Band
Diagram Reference: 46
9778050145 (UR)
Screw, pan head tapping
Diagram Reference: 47
9858005060 (UR)
Screw, panhead
Diagram Reference: 47
Nut, hexagon (663)
Diagram Reference: 48
6X68258080 (FOR 6X6-48205-34)
Wire harness assembly 2
Diagram Reference: 49
6X68258000 (FOR 6X6-48205-44)
Wire harness assembly 2
Diagram Reference: 49
6X68258040 (FOR 6X6-48205-53)
Wire harness assembly 2
Diagram Reference: 49
Cap 2 (2p)
Diagram Reference: 50
6X68258260 (FOR 6X6-82580-00)
Cap 1 (6p)
Diagram Reference: 51
6X68258240 (FOR 6X6-82580-00)
Cap 1 (4p)
Diagram Reference: 52
6X682582A0 (FOR 6X6-82580-00)
Cap 1 (3p)
Diagram Reference: 53
6X682582C0 (FOR 6X6-82580-00)
Cap 1 (12p)
Diagram Reference: 54
6X68258560 (FOR 6X6-82580-00/80)
Cap 2 (6p)
Diagram Reference: 55
6X68257Y70 (FOR 6X6-82580-00)
Cap 2 (6p)
Diagram Reference: 56
6Y88258211 (FOR 6X6-82580-00/80)
White cap 1 (4pin)
Diagram Reference: 57
6X68258500 (FOR 6X6-82580-00/40)
Cap 2
Diagram Reference: 58
Plate, stopper 2
Diagram Reference: 59
Screw 3
Diagram Reference: 60
Indicator, shift
Diagram Reference: 61
Grommet
Diagram Reference: 62
Grommet
Diagram Reference: 63
Screw 1
Diagram Reference: 64
Screw 2
Diagram Reference: 65
Screw 2
Diagram Reference: 66
Relay assembly
Diagram Reference: 67
Neutral switch assembly
Diagram Reference: 68
Arm, drive
Diagram Reference: 69
Plate, lock
Diagram Reference: 70
Grommet
Diagram Reference: 71
Screw, special
Diagram Reference: 72
