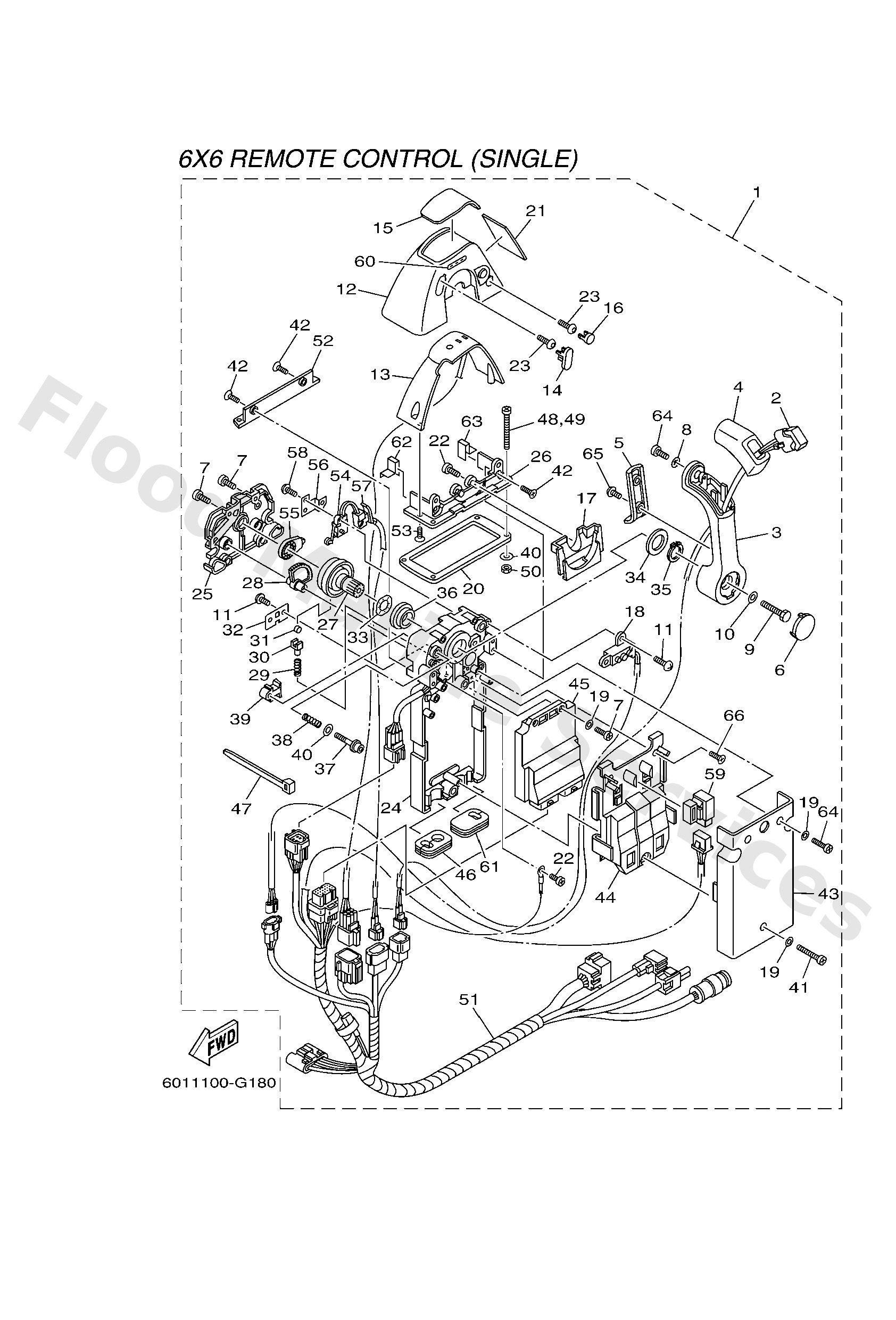

Diagram: DBW REMOTE CONTROL 1 (SINGLE) BOITIER COMMANDE 1 (SIMPLE)

Diagram

Parts List

6X64820510 (NOT FOR SALE)
Remote Control assembly
Diagram Reference: 1
6X64820500 (NOT FOR SALE)
Remote Control assembly (Single)
Diagram Reference: 1
6X64820520 (NOT FOR SALE)
Remote Control assembly
Diagram Reference: 1
Trim & tilt switch assembly
Diagram Reference: 2
Lever, control
Diagram Reference: 3
Grip, control lever
Diagram Reference: 4
Cover, control lever
Diagram Reference: 5
Cover, control lever
Diagram Reference: 6
Screw, pan head(3yl)
Diagram Reference: 7
Washer, tooth
Diagram Reference: 8
Bolt
Diagram Reference: 9
Washer, plain (663)
Diagram Reference: 10
Screw 1
Diagram Reference: 11
Cover
Diagram Reference: 12
Pilot light assembly 1
Diagram Reference: 13
Plug
Diagram Reference: 14
Graphic
Diagram Reference: 15
Plug
Diagram Reference: 16
Cover, lead
Diagram Reference: 17
Switch assembly
Diagram Reference: 18
Ybs66-5 washer, plain
Diagram Reference: 19
Grommet
Diagram Reference: 20
Graphic
Diagram Reference: 21
Screw, pan head (e56)
Diagram Reference: 22
Bolt, socket head
Diagram Reference: 23
Remo-Con. Case assembly
Diagram Reference: 24
Back plate 1
Diagram Reference: 25
Plate, stopper 2
Diagram Reference: 26
Shaft, drive
Diagram Reference: 27
Gear 2
Diagram Reference: 28
Spring, detent
Diagram Reference: 29
Adaptor
Diagram Reference: 30
Roller, detent
Diagram Reference: 31
Retainer
Diagram Reference: 32
Washer, wave 3
Diagram Reference: 33
Washer 3
Diagram Reference: 34
Clip, shift lever
Diagram Reference: 35
Bushing 1
Diagram Reference: 36
Bolt set
Diagram Reference: 37
Spring 1
Diagram Reference: 38
Friction, throttle
Diagram Reference: 39
Washer 1
Diagram Reference: 40
Screw 1
Diagram Reference: 41
Screw 3
Diagram Reference: 42
Back plate 2
Diagram Reference: 43
Holder, switch
Diagram Reference: 44
6X68559010 (STATION)
Control unit assembly
Diagram Reference: 45
6X68559000 (STATION)
Control unit assembly
Diagram Reference: 45
6X64817500 (STATION)
Boot
Diagram Reference: 46
7038259100 (STATION)
Band
Diagram Reference: 47
Screw, pan head tapping
Diagram Reference: 48
Screw, panhead
Diagram Reference: 49
Nut, hexagon (663)
Diagram Reference: 50
6X68259000 (STATION)
Wire harness assembly
Diagram Reference: 51
6X68259050 (STATION SUB)
-
Diagram Reference: 51
6X68259020 (STATION MAIN)
Wire Harness assembly
Diagram Reference: 51
Plate, stopper 2
Diagram Reference: 52
Screw 3
Diagram Reference: 53
Neutral switch assembly
Diagram Reference: 54
Arm, drive
Diagram Reference: 55
Plate, lock
Diagram Reference: 56
Grommet
Diagram Reference: 57
Screw, special
Diagram Reference: 58
Relay assembly
Diagram Reference: 59
Indicator, shift
Diagram Reference: 60
6X64817510 (STATION ONLY)
Boot
Diagram Reference: 61
Grommet
Diagram Reference: 62
Grommet
Diagram Reference: 63
Screw 1
Diagram Reference: 64
Screw 2
Diagram Reference: 65
Screw 2
Diagram Reference: 66
