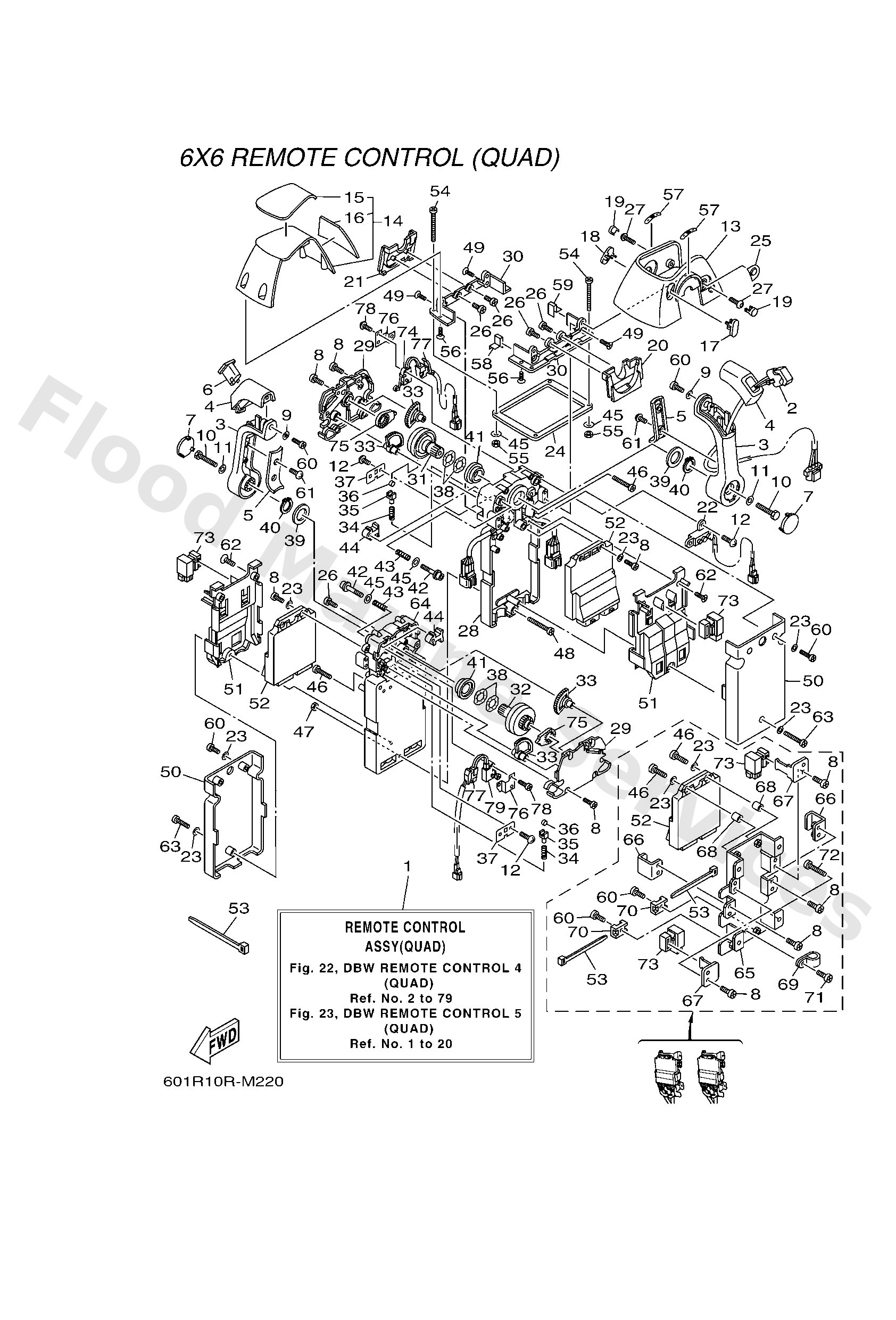

Diagram: DBW REMOTE CONTROL 4 (QUAD)

Diagram

Parts List

6X64820913 (NOT FOR SALE)
-
Diagram Reference: 1
6X64820904 (NOT FOR SALE)
-
Diagram Reference: 1
Trim & tilt switch assembly
Diagram Reference: 2
Lever, control
Diagram Reference: 3
Grip, control lever
Diagram Reference: 4
Cover, control lever
Diagram Reference: 5
Grip, control lever
Diagram Reference: 6
Cover, control lever
Diagram Reference: 7
Screw, pan head(3yl)
Diagram Reference: 8
Washer, tooth
Diagram Reference: 9
Bolt
Diagram Reference: 10
Washer, plain (663)
Diagram Reference: 11
Screw 1
Diagram Reference: 12
Cover
Diagram Reference: 13
Pilot light assembly 1
Diagram Reference: 14
Graphic
Diagram Reference: 15
Graphic
Diagram Reference: 16
Plug
Diagram Reference: 17
Plug
Diagram Reference: 18
Plug
Diagram Reference: 19
Cover, lead
Diagram Reference: 20
Cover, lead
Diagram Reference: 21
Switch assembly
Diagram Reference: 22
Ybs66-5 washer, plain
Diagram Reference: 23
Grommet
Diagram Reference: 24
Cover
Diagram Reference: 25
Screw, pan head (e56)
Diagram Reference: 26
Bolt set
Diagram Reference: 27
Remo-Con. Case assembly
Diagram Reference: 28
Back plate 1
Diagram Reference: 29
Plate, stopper 2
Diagram Reference: 30
Shaft, drive
Diagram Reference: 31
Shaft, drive
Diagram Reference: 32
Gear 2
Diagram Reference: 33
Spring, detent
Diagram Reference: 34
Adaptor
Diagram Reference: 35
Roller, detent
Diagram Reference: 36
Retainer
Diagram Reference: 37
Washer, wave 3
Diagram Reference: 38
Washer 3
Diagram Reference: 39
Clip, shift lever
Diagram Reference: 40
Bushing 1
Diagram Reference: 41
Bolt set
Diagram Reference: 42
Spring 1
Diagram Reference: 43
Friction, throttle
Diagram Reference: 44
Washer 1
Diagram Reference: 45
Screw, panhead (a93)
Diagram Reference: 46
Nut 1
Diagram Reference: 47
Screw,panhead (eg9)
Diagram Reference: 48
Screw 3
Diagram Reference: 49
Back plate 2
Diagram Reference: 50
Holder, switch
Diagram Reference: 51
Control unit assembly
Diagram Reference: 52
Band
Diagram Reference: 53
9778050145 (UR)
Screw, pan head tapping
Diagram Reference: 54
9858005060 (UR)
Screw, panhead
Diagram Reference: 54
Nut, hexagon (663)
Diagram Reference: 55
Screw 3
Diagram Reference: 56
Indicator, shift
Diagram Reference: 57
Grommet
Diagram Reference: 58
Grommet
Diagram Reference: 59
Screw 1
Diagram Reference: 60
Screw 2
Diagram Reference: 61
Screw 2
Diagram Reference: 62
Screw 1
Diagram Reference: 63
Remo-Con. Case assembly
Diagram Reference: 64
Housing,1
Diagram Reference: 65
Holder
Diagram Reference: 66
Band
Diagram Reference: 67
Spacer, 1
Diagram Reference: 68
Clamp
Diagram Reference: 69
Stay, cord clamp
Diagram Reference: 70
Screw 1
Diagram Reference: 71
Screw 2
Diagram Reference: 72
Relay assembly
Diagram Reference: 73
Neutral switch assembly
Diagram Reference: 74
Arm, drive
Diagram Reference: 75
Plate, lock
Diagram Reference: 76
Grommet
Diagram Reference: 77
Screw, special
Diagram Reference: 78
Neutral switch assembly
Diagram Reference: 79
