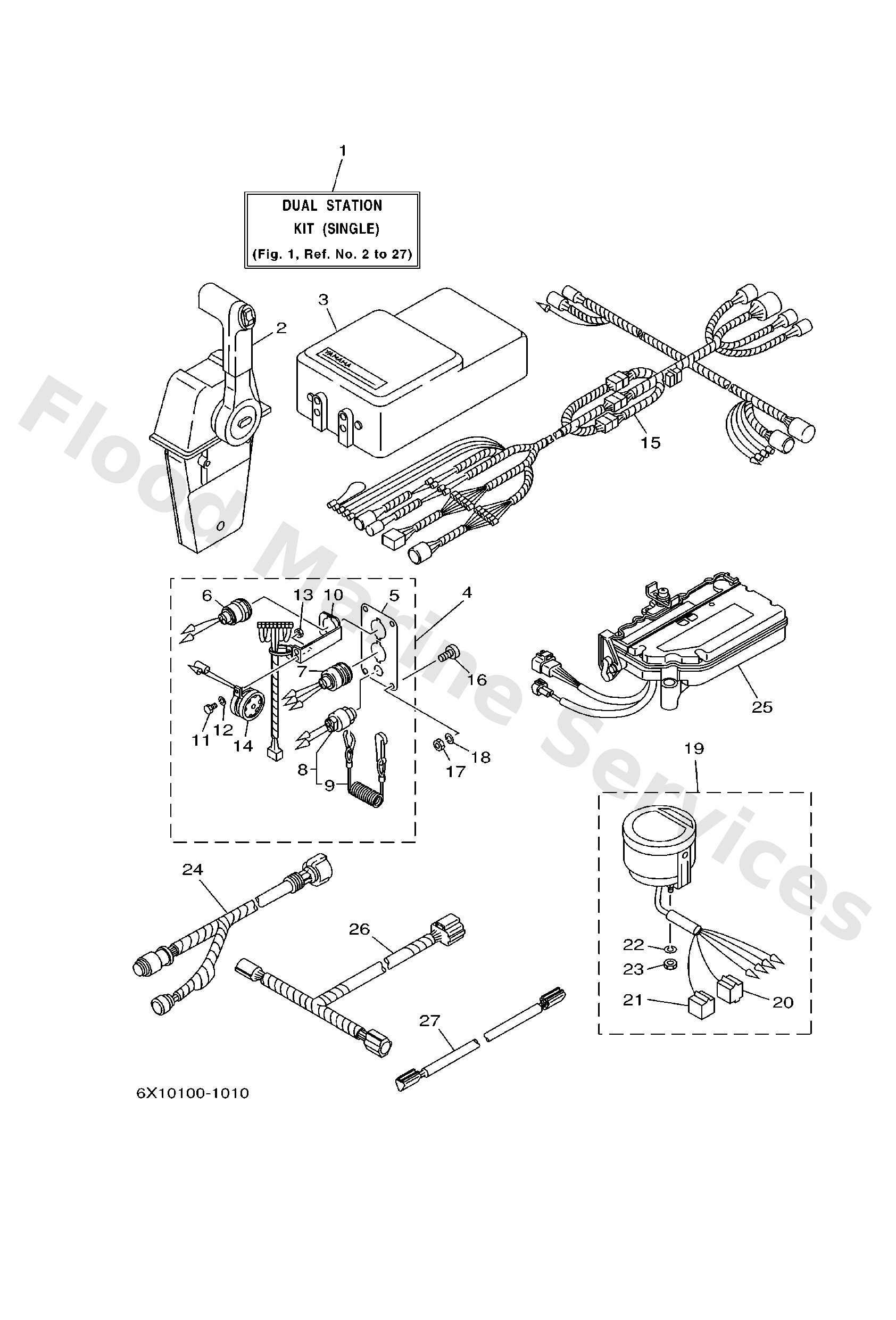

Diagram: DUAL STATION KIT (SINGLE)

Diagram

Parts List

-
Diagram Reference: 1
7044820514 (SEE FIG.5)
704 single top mount (mec rc)
Diagram Reference: 2
6X14820802 (SEE FIG.4)
Junction Box (Dual Station)
Diagram Reference: 3
Panel switch assembly
Diagram Reference: 4
Panel, Switch
Diagram Reference: 5
Starting switch assembly (black)
Diagram Reference: 6
Engine stop switch assembly
Diagram Reference: 7
Engine stop switch assembly
Diagram Reference: 8
Lanyard, stop switch
Diagram Reference: 9
Stay, cord clamp
Diagram Reference: 10
Bolt, hexagon
Diagram Reference: 11
Ybs67-5 washer, spring
Diagram Reference: 12
Nut (656)
Diagram Reference: 13
Buzzer
Diagram Reference: 14
Extension, Wire Harness
Diagram Reference: 15
Screw(6k0)
Diagram Reference: 16
Nut, hexagon (663)
Diagram Reference: 17
Ybs67-5 washer, spring
Diagram Reference: 18
Digital Tachometer assembly
Diagram Reference: 19
9E45004433 (M–4–W)
Housing, connector (m-4-w)
Diagram Reference: 20
9E45004533 (F–4–W)
Housing, f-4-w(5pcs)
Diagram Reference: 21
Ybs67-4 washer, spring
Diagram Reference: 22
Nut,hex
Diagram Reference: 23
Extension, wire harness
Diagram Reference: 24
6X14820820 (SEE FIG.3)
Actuater (Dual Station)
Diagram Reference: 25
Wire, lead
Diagram Reference: 26
Wire, lead
Diagram Reference: 27
