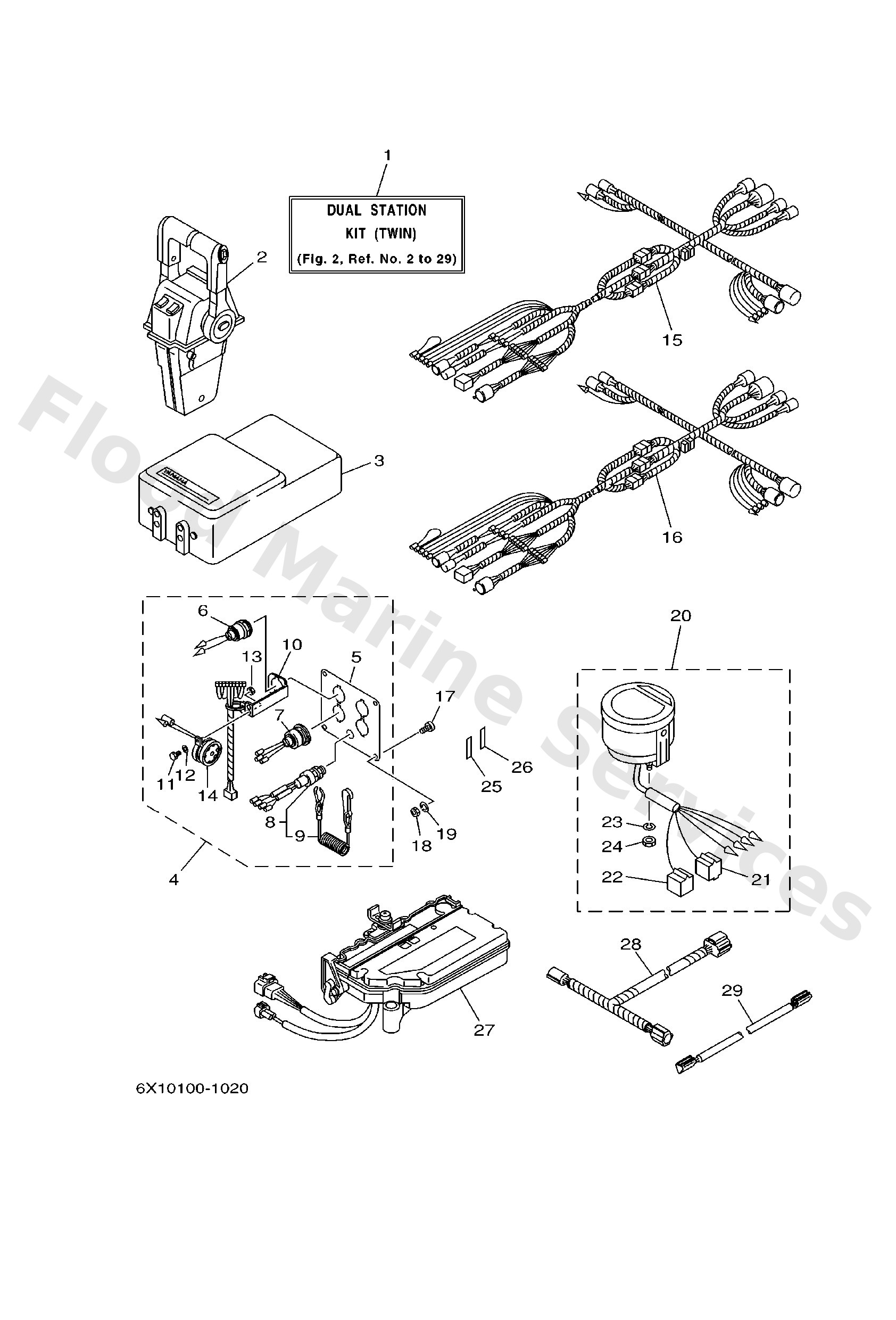

Diagram: DUAL STATION KIT (TWIN)

Diagram

Parts List

-
Diagram Reference: 1
7044820723 (SEE FIG.6)
Remote Control Assy
Diagram Reference: 2
6X14820802 (SEE FIG.4)
Junction Box (Dual Station)
Diagram Reference: 3
Panel switch assembly
Diagram Reference: 4
Panel, Switch
Diagram Reference: 5
25
Diagram Reference: 6
Engine Stop Switch Assy
Diagram Reference: 7
Engine Stop Switch Assy
Diagram Reference: 8
Lanyard, Stop Switch
Diagram Reference: 9
Stay, cord clamp
Diagram Reference: 10
Bolt
Diagram Reference: 11
Washer, Spring
Diagram Reference: 12
13
Diagram Reference: 13
23
Diagram Reference: 14
Extension, Wire Harness
Diagram Reference: 15
Extension, Wire Harness
Diagram Reference: 16
Screw
Diagram Reference: 17
Nut
Diagram Reference: 18
Washer, Spring
Diagram Reference: 19
Digital Tachometer assembly
Diagram Reference: 20
9E45004433 (M–4–W)
1
Diagram Reference: 21
9E45004533 (F–4–W)
Connector
Diagram Reference: 22
Washer, Spring
Diagram Reference: 23
Nut
Diagram Reference: 24
Mark 1 (s)
Diagram Reference: 25
Mark, 2 (p)
Diagram Reference: 26
6X14820820 (SEE FIG.3)
Actuater (Dual Station)
Diagram Reference: 27
Wire, lead
Diagram Reference: 28
Wire, lead
Diagram Reference: 29
