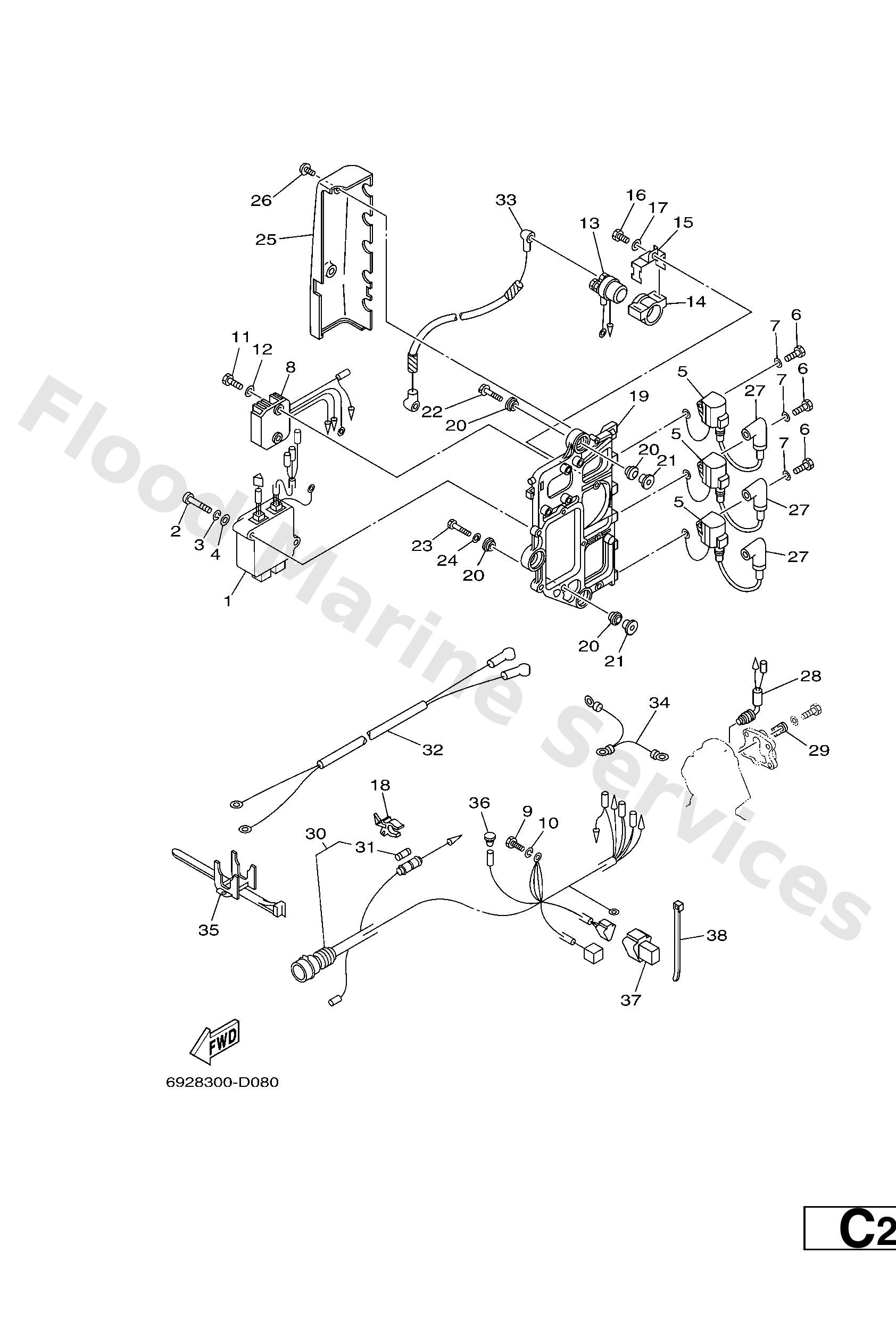

Diagram: ELECTRICAL

Diagram

Parts List

C.d.i. unit assembly
Diagram Reference: 1
Screw pan head
Diagram Reference: 2
Washer(6a1)
Diagram Reference: 3
Washer, plain (646)
Diagram Reference: 4
Ignition coil assembly
Diagram Reference: 5
Bolt(7u8)
Diagram Reference: 6
Washer, plain (646)
Diagram Reference: 7
Rectifier & regulator assembly
Diagram Reference: 8
Bolt(gh1)
Diagram Reference: 9
Washer(6a1)
Diagram Reference: 10
Starter relay
Diagram Reference: 13
Holder, relay
Diagram Reference: 14
Plate, switch fitting
Diagram Reference: 15
Bolt, hexagon deep recess
Diagram Reference: 16
Washer, plain (646)
Diagram Reference: 17
Holder, fuse
Diagram Reference: 18
Bracket
Diagram Reference: 19
Grommet(688)
Diagram Reference: 20
Collar (676)
Diagram Reference: 21
Bolt, with washer
Diagram Reference: 22
Bolt(6h0)
Diagram Reference: 23
Washer (6a0)
Diagram Reference: 24
Cover, terminal
Diagram Reference: 25
Screw, with washer(6l2)
Diagram Reference: 26
Plug cap assembly
Diagram Reference: 27
Thermo switch assembly
Diagram Reference: 28
Plate
Diagram Reference: 29
Wire harness assembly
Diagram Reference: 30
Fuse
Diagram Reference: 31
Battery cable
Diagram Reference: 32
Wire, lead
Diagram Reference: 33
Wire,earth lead
Diagram Reference: 34
Clamp
Diagram Reference: 35
Cover, lead wire
Diagram Reference: 36
Cover, wire harness
Diagram Reference: 37
Clamp
Diagram Reference: 38
