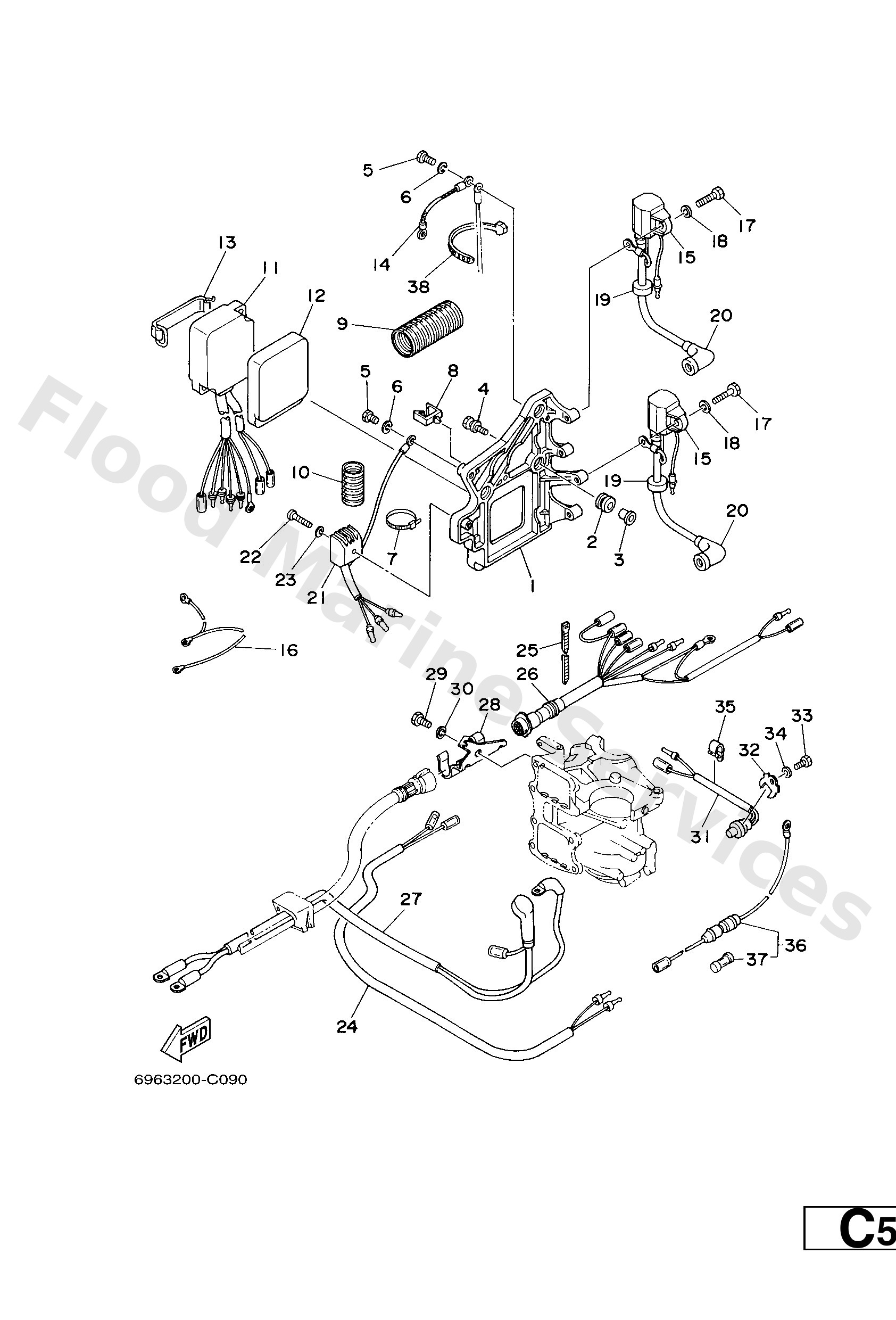

Diagram: ELECTRICAL 1

Diagram

Parts List

Bracket
Diagram Reference: 1
Damper, ignition coil
Diagram Reference: 2
Collar
Diagram Reference: 3
Bolt, with washer
Diagram Reference: 4
Bolt(gh1)
Diagram Reference: 5
Washer(6a1)
Diagram Reference: 6
Clamp (6e5)
Diagram Reference: 7
Clamp (6h3)
Diagram Reference: 8
Tube
Diagram Reference: 9
Tube
Diagram Reference: 10
C.d.i. unit assembly
Diagram Reference: 11
Damper
Diagram Reference: 12
Band
Diagram Reference: 13
Wire, earth lead
Diagram Reference: 14
Ignition coil assembly
Diagram Reference: 15
Wire,earth lead
Diagram Reference: 16
Bolt(7u8)
Diagram Reference: 17
Washer, plain (646)
Diagram Reference: 18
Grommet(656)
Diagram Reference: 19
Plug cap assembly
Diagram Reference: 20
Rectifier assembly
Diagram Reference: 21
Ybs86-530 screw,panhead
Diagram Reference: 22
Ybs67-5 washer, spring
Diagram Reference: 23
Wire, lead
Diagram Reference: 24
Wire, lead
Diagram Reference: 24
Wire harness assembly
Diagram Reference: 26
Wire harness assembly
Diagram Reference: 26
Battery cable
Diagram Reference: 27
Battery cable
Diagram Reference: 27
Clamp
Diagram Reference: 28
Bolt, hexagon deep recess
Diagram Reference: 29
Washer, plain (663)
Diagram Reference: 30
Thermo switch assembly
Diagram Reference: 31
Plate
Diagram Reference: 32
Bolt(63v)
Diagram Reference: 33
Washer(6a1)
Diagram Reference: 34
Clamp
Diagram Reference: 35
Fuse holder assembly
Diagram Reference: 36
Fuse
Diagram Reference: 37
Clamp(6e8)
Diagram Reference: 38
