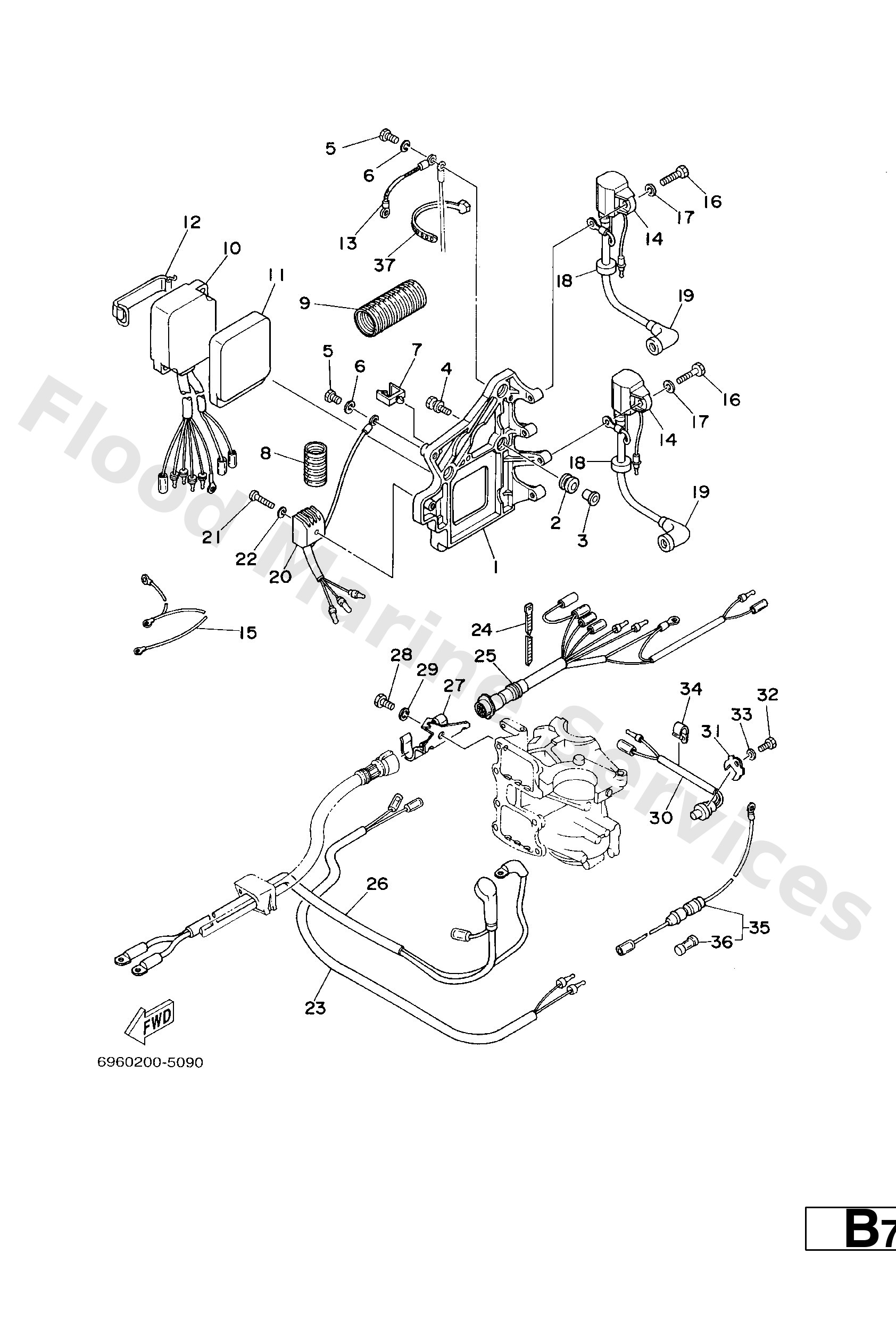

Diagram: ELECTRICAL 1

Diagram

Parts List

Bracket
Diagram Reference: 1
Damper, ignition coil
Diagram Reference: 2
Collar
Diagram Reference: 3
Bolt, with washer
Diagram Reference: 4
Bolt(gh1)
Diagram Reference: 5
Washer(6a1)
Diagram Reference: 6
Clamp (6h3)
Diagram Reference: 7
Tube
Diagram Reference: 8
Tube
Diagram Reference: 9
C.d.i. unit assembly
Diagram Reference: 10
Damper
Diagram Reference: 11
Band
Diagram Reference: 12
Wire, earth lead
Diagram Reference: 13
Ignition coil assembly
Diagram Reference: 14
Wire,earth lead
Diagram Reference: 15
Bolt(7u8)
Diagram Reference: 16
Washer, plain (646)
Diagram Reference: 17
Grommet(656)
Diagram Reference: 18
Plug cap assembly
Diagram Reference: 19
Rectifier assembly
Diagram Reference: 20
Ybs86-530 screw,panhead
Diagram Reference: 21
Ybs67-5 washer, spring
Diagram Reference: 22
Wire, lead
Diagram Reference: 23
Clamp (6e5)
Diagram Reference: 24
Wire harness assembly
Diagram Reference: 25
Battery cable
Diagram Reference: 26
Clamp
Diagram Reference: 27
Bolt, hexagon deep recess
Diagram Reference: 28
Washer, plain (663)
Diagram Reference: 29
Thermo switch assembly
Diagram Reference: 30
Plate
Diagram Reference: 31
Bolt(63v)
Diagram Reference: 32
Washer(6a1)
Diagram Reference: 33
Clamp
Diagram Reference: 34
Fuse holder assembly
Diagram Reference: 35
Fuse
Diagram Reference: 36
Clamp(6e8)
Diagram Reference: 37
