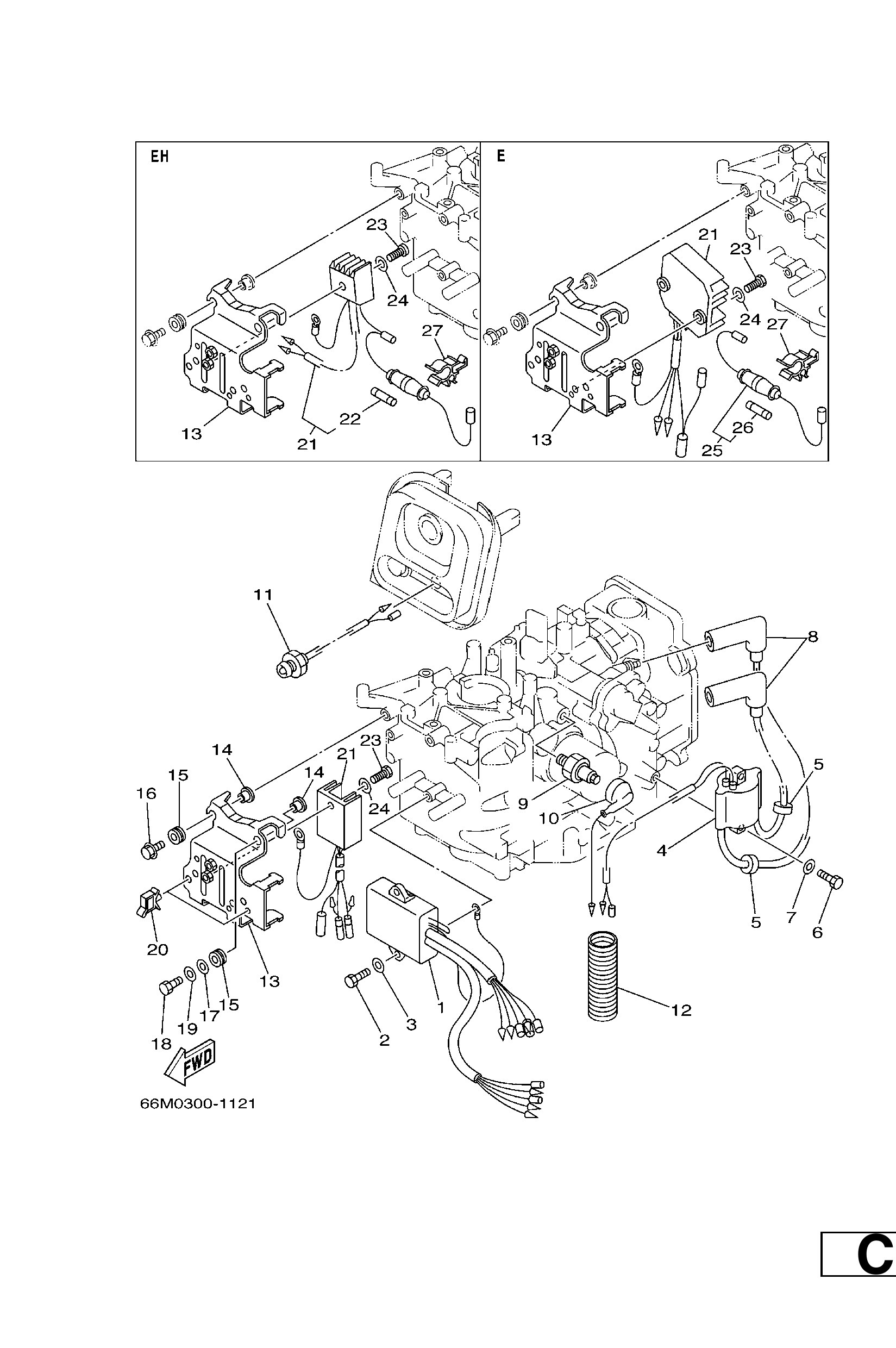

Diagram: ELECTRICAL 1

Diagram

Parts List

66M8554001 (F9.9C,F13.5A)
C.d.i. Unit assembly
Diagram Reference: 1
66M8554010 (F15A)
C.d.i. unit assembly
Diagram Reference: 1
Bolt(7u8)
Diagram Reference: 2
Washer, plain (646)
Diagram Reference: 3
Ignition coil assembly
Diagram Reference: 4
Grommet(656)
Diagram Reference: 5
Plug cap assembly
Diagram Reference: 8
Oil pressure switch assembly
Diagram Reference: 9
Wire, lead 2
Diagram Reference: 10
Emergency signal light assembly
Diagram Reference: 11
Tube
Diagram Reference: 12
Bracket
Diagram Reference: 13
Bracket
Diagram Reference: 13
Collar(6h4)
Diagram Reference: 14
Grommet (6e9)
Diagram Reference: 15
Bolt, flange(jk3)
Diagram Reference: 16
Washer, plate(6e3)
Diagram Reference: 17
Bolt
Diagram Reference: 18
Clamp (6h1)
Diagram Reference: 20
Rectifier & regulator assembly
Diagram Reference: 21
Rectifier assembly
Diagram Reference: 21
Rectifier & regulator assembly
Diagram Reference: 21
6G18215100 (FOR 6G1-81970-61)
Fuse (10a)
Diagram Reference: 22
Bolt, hexagon deep recess
Diagram Reference: 23
Screw, panhead (a93)
Diagram Reference: 23
Washer, plain (646)
Diagram Reference: 24
Fuse holder assembly
Diagram Reference: 25
Fuse
Diagram Reference: 26
Holder, fuse
Diagram Reference: 27
