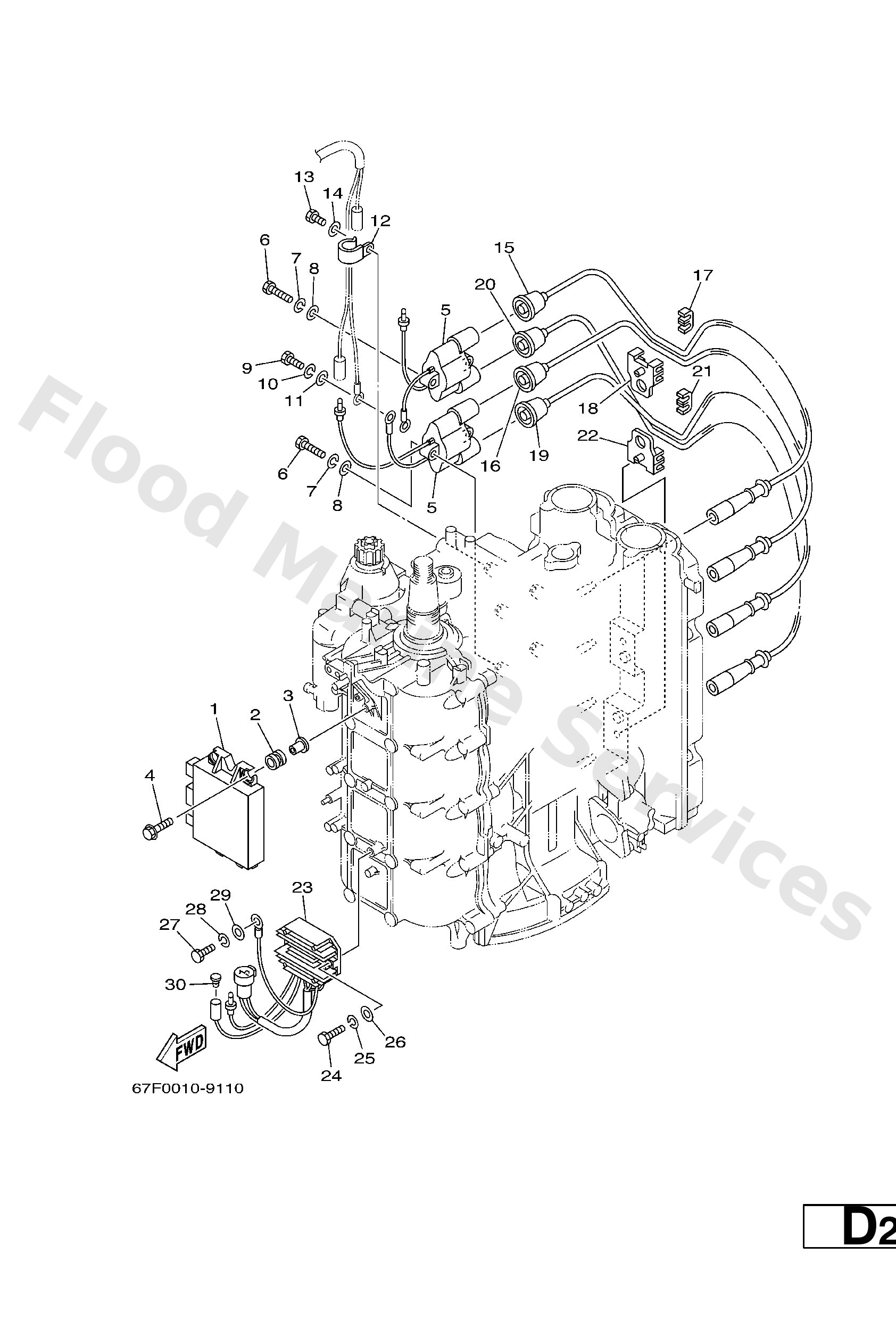

Diagram: ELECTRICAL 1

Diagram

Parts List

C.d.i. unit assembly
Diagram Reference: 1
Damper, ignition coil
Diagram Reference: 2
Collar
Diagram Reference: 3
Bolt, with washer
Diagram Reference: 4
Ignition coil assembly
Diagram Reference: 5
Bolt(jf7)
Diagram Reference: 6
Washer(6a1)
Diagram Reference: 7
Washer, plain (646)
Diagram Reference: 8
Bolt(7u8)
Diagram Reference: 9
Clamp
Diagram Reference: 12
Bolt(gh1)
Diagram Reference: 13
Cord, high tension 1
Diagram Reference: 15
Cord, high tension 2
Diagram Reference: 16
Clamp, cord
Diagram Reference: 17
Clamp, cord 2
Diagram Reference: 18
Cord, high tension 3
Diagram Reference: 19
Cord, high tension 4
Diagram Reference: 20
67F−81960−11 (Go to P/N ) PE0-OM-060001)
Rectifier & Regulator assembly
Diagram Reference: 23
Bolt
Diagram Reference: 24
703−82119−00 (Go to P/N ) PE0-OM-060001)
Cover, lead wire
Diagram Reference: 30
&
Diagram Reference: ?
703-82119-00
Diagram Reference: ?
