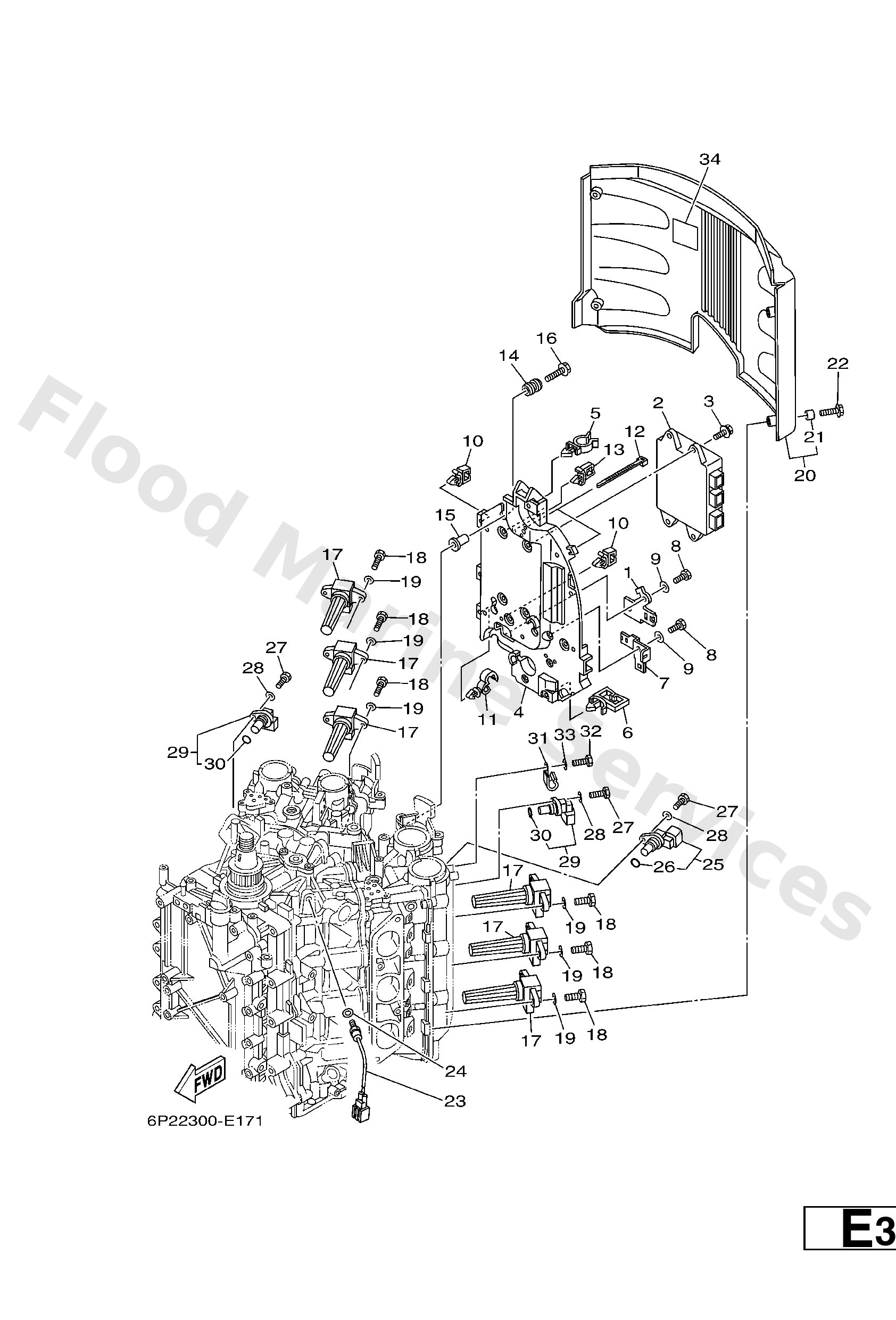

Diagram: ELECTRICAL 1

Diagram

Parts List

Plate, connector
Diagram Reference: 1
Engine control unit assembly
Diagram Reference: 2
Bolt, With Washer
Diagram Reference: 3
Bracket, ignition coil
Diagram Reference: 4
Clamp(65j)
Diagram Reference: 5
Clamp
Diagram Reference: 6
Plate
Diagram Reference: 7
Bolt
Diagram Reference: 8
10
Diagram Reference: 9
Clamp(4gy)
Diagram Reference: 10
Clamp
Diagram Reference: 11
Clamp
Diagram Reference: 12
14
Diagram Reference: 13
Damper, Ignition Coil
Diagram Reference: 14
Collar
Diagram Reference: 15
Bolt, With Washer
Diagram Reference: 16
Ignition coil assembly
Diagram Reference: 17
Bolt
Diagram Reference: 18
Cover, ignition coil
Diagram Reference: 20
Collar
Diagram Reference: 21
Bolt, With Washer
Diagram Reference: 22
Thermosensor Assy
Diagram Reference: 23
Washer, Plate
Diagram Reference: 24
Sensor, Cam Position
Diagram Reference: 25
O-Ring
Diagram Reference: 26
Sensor, cam position 2
Diagram Reference: 29
Clamp
Diagram Reference: 31
Bolt
Diagram Reference: 32
Mark, Caution
Diagram Reference: 34
