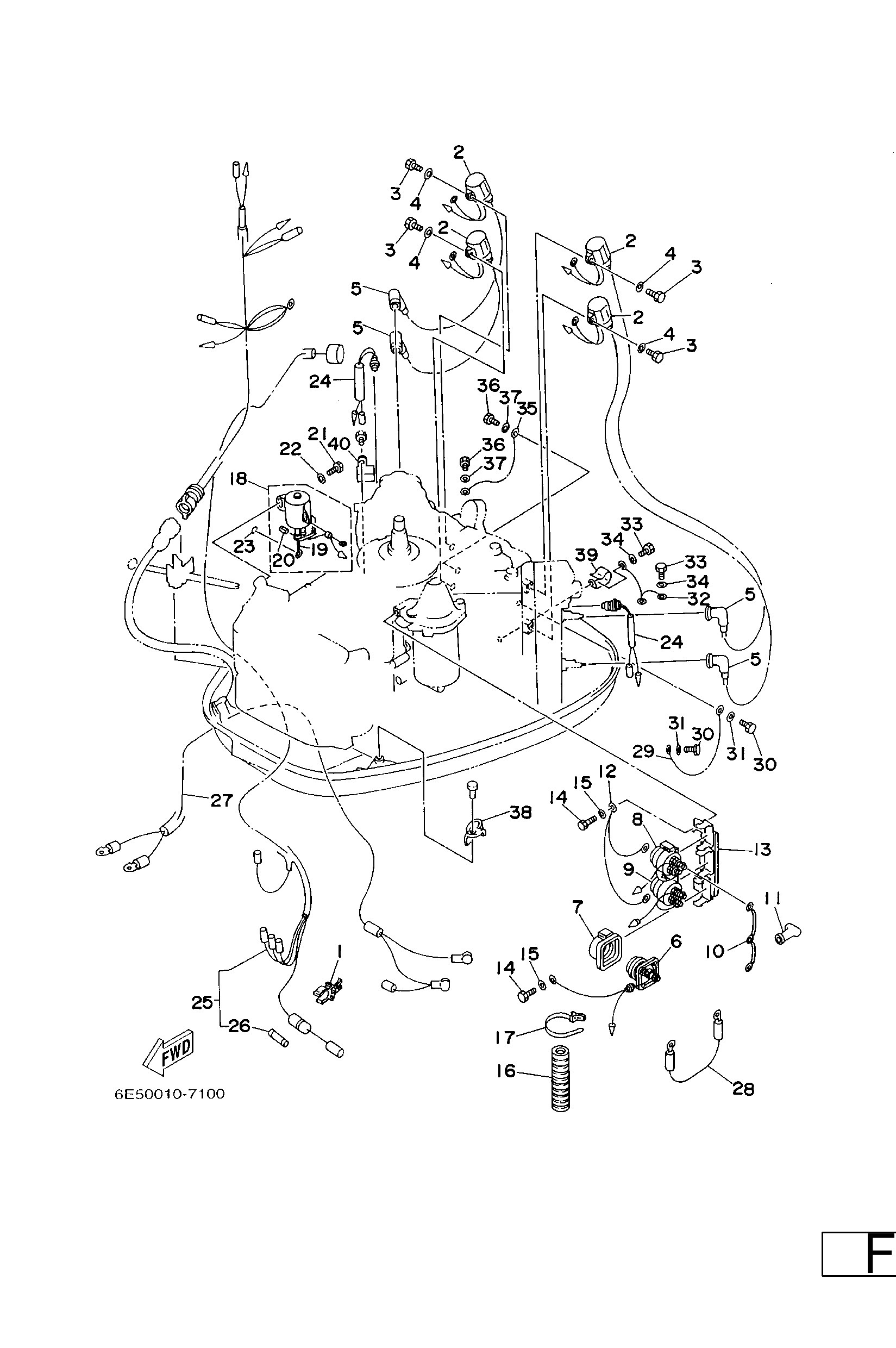

Diagram: ELECTRICAL 2

Diagram

Parts List

Holder, fuse
Diagram Reference: 1
Ignition coil assembly
Diagram Reference: 2
Bolt(7u8)
Diagram Reference: 3
Washer, plain (646)
Diagram Reference: 4
Plug cap assembly
Diagram Reference: 5
Starter relay assembly
Diagram Reference: 6
Holder, starter relay
Diagram Reference: 7
Relay assembly
Diagram Reference: 8
Relay assembly
Diagram Reference: 9
Connector
Diagram Reference: 10
Cover, lead wire
Diagram Reference: 11
Wire, minus lead
Diagram Reference: 12
Bracket
Diagram Reference: 13
Bolt, hexagon deep recess
Diagram Reference: 14
Tube
Diagram Reference: 16
Clamp(6h4)
Diagram Reference: 17
Solenoid
Diagram Reference: 18
Wire, pull
Diagram Reference: 19
Pin, spring (663)
Diagram Reference: 20
O-ring (663)
Diagram Reference: 23
Thermo switch assembly
Diagram Reference: 24
Wire Harness assembly
Diagram Reference: 25
Fuse
Diagram Reference: 26
Battery cable
Diagram Reference: 27
Wire, lead
Diagram Reference: 28
Wire, earth lead
Diagram Reference: 29
Bolt(gh1)
Diagram Reference: 30
Wire, lead
Diagram Reference: 32
Wire, earth lead
Diagram Reference: 35
Clamp (6e5)
Diagram Reference: 38
Clamp(6t4)
Diagram Reference: 39
Clamp
Diagram Reference: 40
