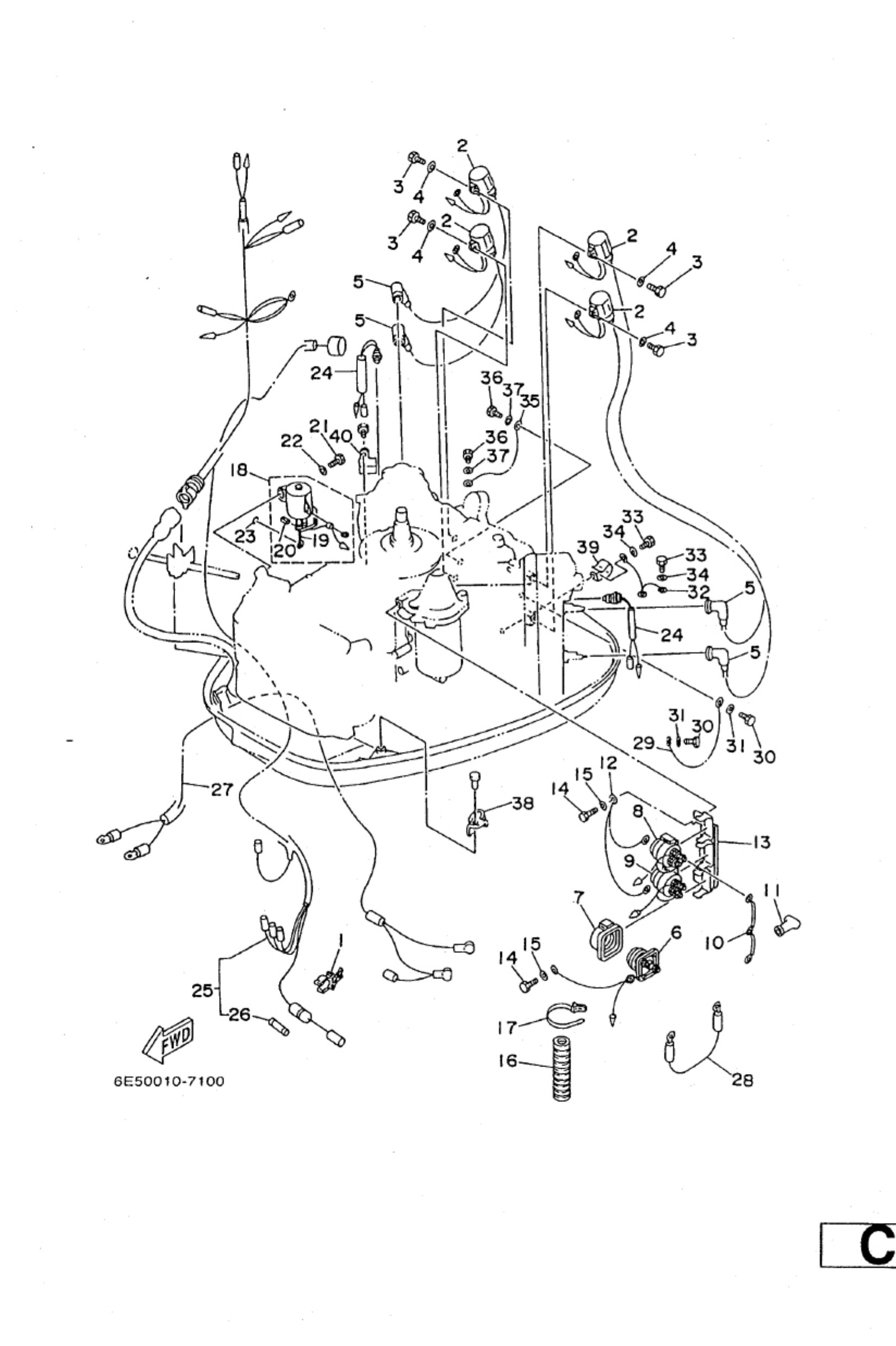

Diagram: ELECTRICAL 2

Diagram

Parts List

Holder, fuse
Diagram Reference: 1
Ignition coil assembly
Diagram Reference: 2
Bolt(7u8)
Diagram Reference: 3
Washer, plain (663)
Diagram Reference: 4
Plug cap assembly
Diagram Reference: 5
Holder, starter relay
Diagram Reference: 7
Relay assembly
Diagram Reference: 8
Relay assembly
Diagram Reference: 9
Connector
Diagram Reference: 10
Cover, lead wire
Diagram Reference: 11
Wire, minus lead
Diagram Reference: 12
Bracket
Diagram Reference: 13
Bolt, hexagon deep recess
Diagram Reference: 14
Washer, plain (646)
Diagram Reference: 15
Solenoid
Diagram Reference: 18
Wire, pull
Diagram Reference: 19
Pin, spring (663)
Diagram Reference: 20
O-ring (663)
Diagram Reference: 23
25 6E5-82590-15
Diagram Reference: 23
6638215106 (CCT TTT TT TTC BIE)
© © Fuse (13V_30R)
Diagram Reference: 26
Battery cable
Diagram Reference: 27
Wire, lead
Diagram Reference: 28
Wire, Earth Lead
Diagram Reference: 29
Bolt(gh1)
Diagram Reference: 30
Wire, Lead
Diagram Reference: 32
Wire, earth lead
Diagram Reference: 35
Clamp (6e5)
Diagram Reference: 38
Clamp
Diagram Reference: 39
Clamp
Diagram Reference: 40
—£
Diagram Reference: 40
