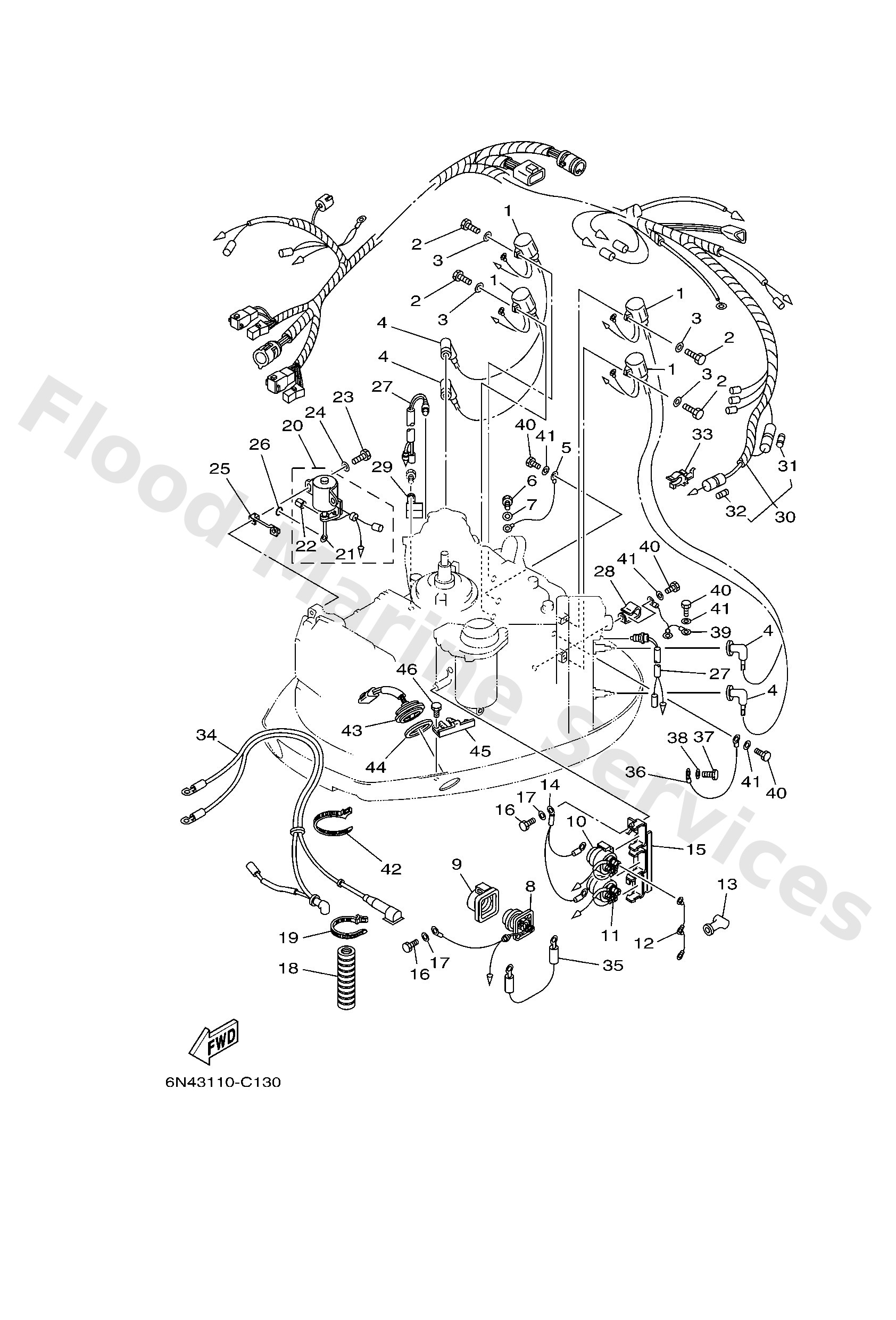

Diagram: ELECTRICAL 2

Diagram

Parts List

Ignition coil assembly
Diagram Reference: 1
Bolt(7u8)
Diagram Reference: 2
Washer, plain (646)
Diagram Reference: 3
Plug cap assembly
Diagram Reference: 4
Wire, earth lead
Diagram Reference: 5
Bolt(gh1)
Diagram Reference: 6
Starter relay assembly
Diagram Reference: 8
Holder, starter relay
Diagram Reference: 9
Relay assembly
Diagram Reference: 10
Relay assembly
Diagram Reference: 11
Connector
Diagram Reference: 12
Cover, lead wire
Diagram Reference: 13
Wire, minus lead
Diagram Reference: 14
Bracket
Diagram Reference: 15
Bolt, hexagon deep recess
Diagram Reference: 16
Tube
Diagram Reference: 18
Clamp
Diagram Reference: 19
Solenoid
Diagram Reference: 20
Wire, pull
Diagram Reference: 21
Pin, spring (663)
Diagram Reference: 22
Bolt(jf7)
Diagram Reference: 23
Stay, solenoid
Diagram Reference: 25
O-ring (663)
Diagram Reference: 26
Thermo switch assembly
Diagram Reference: 27
Clamp
Diagram Reference: 28
Clamp
Diagram Reference: 29
Wire harness assembly
Diagram Reference: 30
Fuse
Diagram Reference: 31
Fuse (30a)
Diagram Reference: 32
Holder, fuse
Diagram Reference: 33
Battery cable
Diagram Reference: 34
Wire, lead
Diagram Reference: 35
Wire, earth lead
Diagram Reference: 36
Wire, lead
Diagram Reference: 39
Trim & tilt switch assembly
Diagram Reference: 43
Gasket
Diagram Reference: 44
Bracket
Diagram Reference: 45
