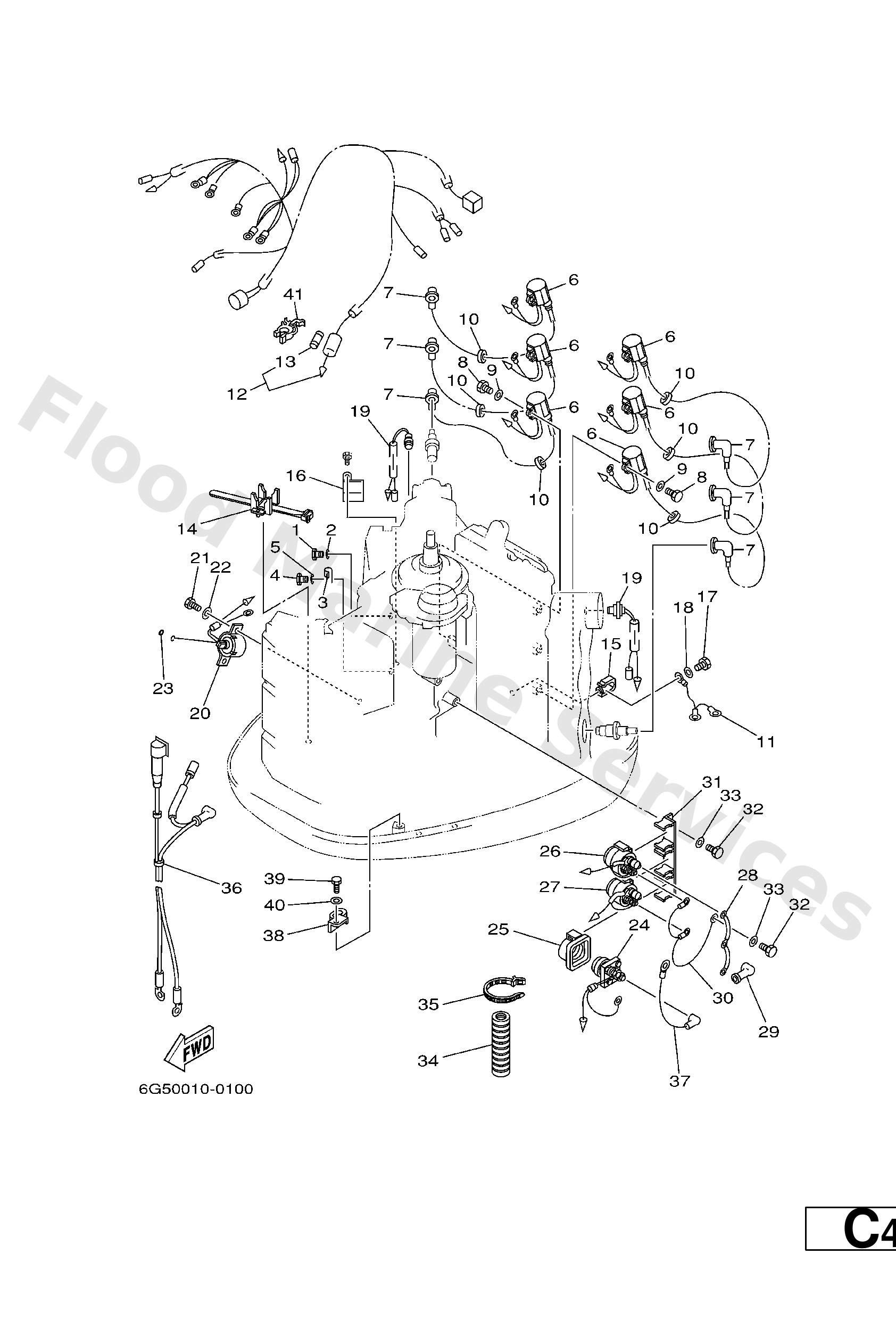

Diagram: ELECTRICAL 2

Diagram

Parts List

Bolt(gh1)
Diagram Reference: 1
Washer, plain (646)
Diagram Reference: 2
Clamp
Diagram Reference: 3
Ignition coil assembly
Diagram Reference: 6
Plug cap assembly
Diagram Reference: 7
Bolt(7u8)
Diagram Reference: 8
Grommet(656)
Diagram Reference: 10
Wire, lead
Diagram Reference: 11
Wire Harness assembly
Diagram Reference: 12
Fuse
Diagram Reference: 13
Clamp
Diagram Reference: 14
Clamp
Diagram Reference: 15
Clamp
Diagram Reference: 16
Thermo switch assembly
Diagram Reference: 19
Solenoid
Diagram Reference: 20
Bolt, hexagon deep recess
Diagram Reference: 21
O-ring (663)
Diagram Reference: 23
Starter relay assembly
Diagram Reference: 24
Holder, starter relay
Diagram Reference: 25
Relay assembly
Diagram Reference: 26
Relay assembly
Diagram Reference: 27
Connector
Diagram Reference: 28
Cover, lead wire
Diagram Reference: 29
Wire, minus lead
Diagram Reference: 30
Bracket
Diagram Reference: 31
-
Diagram Reference: 34
Clamp
Diagram Reference: 35
Battery cable
Diagram Reference: 36
Wire, lead
Diagram Reference: 37
Clamp (6e5)
Diagram Reference: 38
Holder, fuse
Diagram Reference: 41
