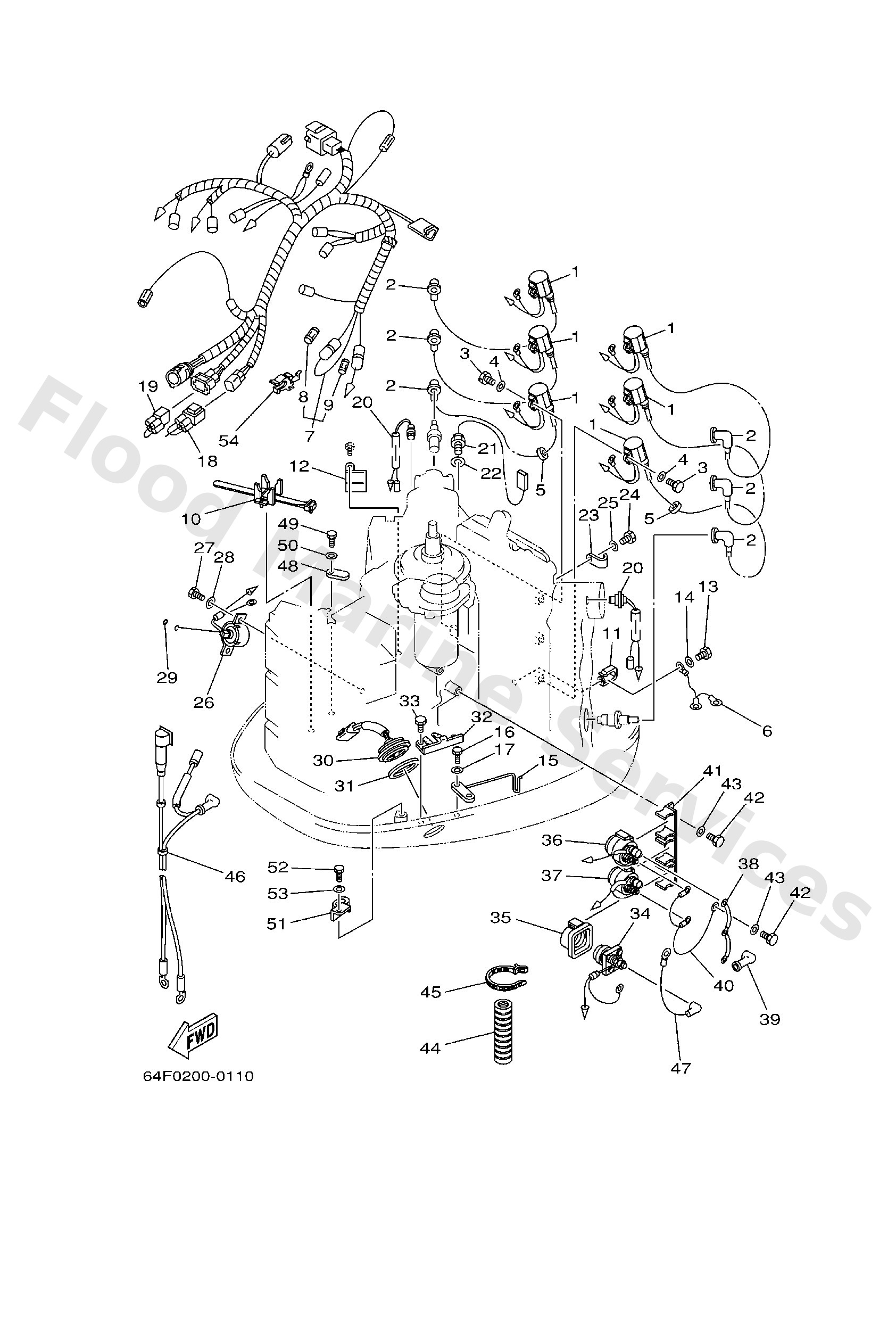

Diagram: ELECTRICAL 2

Diagram

Parts List

Ignition coil assembly
Diagram Reference: 1
Plug cap assembly
Diagram Reference: 2
Bolt(7u8)
Diagram Reference: 3
Washer, plain (646)
Diagram Reference: 4
Grommet(656)
Diagram Reference: 5
Wire, lead
Diagram Reference: 6
Wire harness assembly
Diagram Reference: 7
Fuse
Diagram Reference: 8
Fuse (30a)
Diagram Reference: 9
Clamp
Diagram Reference: 10
Clamp
Diagram Reference: 11
Clamp
Diagram Reference: 12
Bolt(gh1)
Diagram Reference: 13
Plate
Diagram Reference: 15
Cover, wire harness
Diagram Reference: 18
Cover, wire harness
Diagram Reference: 19
Thermo switch assembly
Diagram Reference: 20
Thermosensor assembly
Diagram Reference: 21
Washer, plate
Diagram Reference: 22
Clamp
Diagram Reference: 23
Solenoid
Diagram Reference: 26
Bolt, hexagon deep recess
Diagram Reference: 27
O-ring (663)
Diagram Reference: 29
Trim & tilt switch assembly
Diagram Reference: 30
Gasket
Diagram Reference: 31
Bracket
Diagram Reference: 32
Starter relay assembly
Diagram Reference: 34
Holder, starter relay
Diagram Reference: 35
Relay assembly
Diagram Reference: 36
Relay assembly
Diagram Reference: 37
Connector
Diagram Reference: 38
Cover, lead wire
Diagram Reference: 39
Wire, minus lead
Diagram Reference: 40
Bracket
Diagram Reference: 41
-
Diagram Reference: 44
Clamp
Diagram Reference: 45
Battery cable
Diagram Reference: 46
Wire, lead
Diagram Reference: 47
Plate
Diagram Reference: 48
Clamp (6e5)
Diagram Reference: 51
Holder, fuse
Diagram Reference: 54
