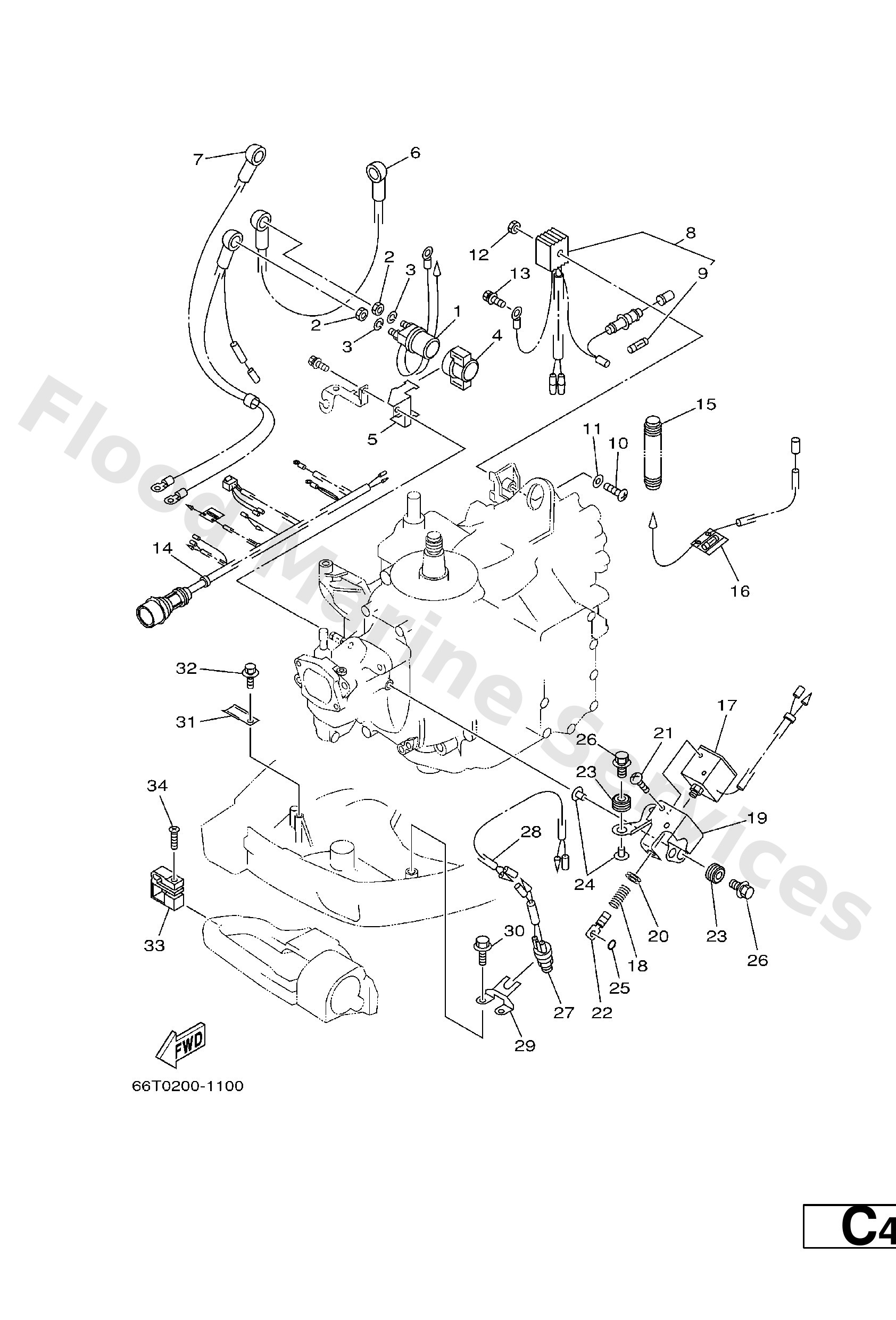

Diagram: ELECTRICAL 2

Diagram

Parts List

Starter relay
Diagram Reference: 1
Nut(62x)
Diagram Reference: 2
Washer, spring(62x)
Diagram Reference: 3
Holder, relay
Diagram Reference: 4
Plate, switch fitting
Diagram Reference: 5
Wire, lead
Diagram Reference: 6
Battery cable
Diagram Reference: 7
Rectifier assembly
Diagram Reference: 8
Fuse (10a)
Diagram Reference: 9
Ybs86-530 screw,panhead
Diagram Reference: 10
Washer, plain (646)
Diagram Reference: 11
Nut, hexagon (663)
Diagram Reference: 12
Bolt
Diagram Reference: 13
Wire harness assembly
Diagram Reference: 14
Tube
Diagram Reference: 15
6N7−83557−00 (”W”−FOR VOLGA)
Tube
Diagram Reference: 15
Wire, Plus Lead
Diagram Reference: 16
Coil, solenoid
Diagram Reference: 17
Wire, pull
Diagram Reference: 18
Stay, solenoid
Diagram Reference: 19
Grommet(664)
Diagram Reference: 20
Screw, with washer
Diagram Reference: 21
Hook, wire pull
Diagram Reference: 22
Grommet(6k7)
Diagram Reference: 23
Collar (6h3)
Diagram Reference: 24
O-ring (663)
Diagram Reference: 25
Bolt, with washer
Diagram Reference: 26
6F5−82540−00 (”W”−FOR VOLGA)
Neutral switch assembly
Diagram Reference: 27
66T−82553−00 (”W”−FOR VOLGA)
Extension, wire lead
Diagram Reference: 28
66T−82554−00 (”W”−FOR VOLGA)
Stay, neutral switch
Diagram Reference: 29
90109−06M86 (”W”−FOR VOLGA)
Bolt
Diagram Reference: 30
Clamp(6t4)
Diagram Reference: 31
10 −
Diagram Reference: 33
Screw, tapping(6e7)
Diagram Reference: 34
