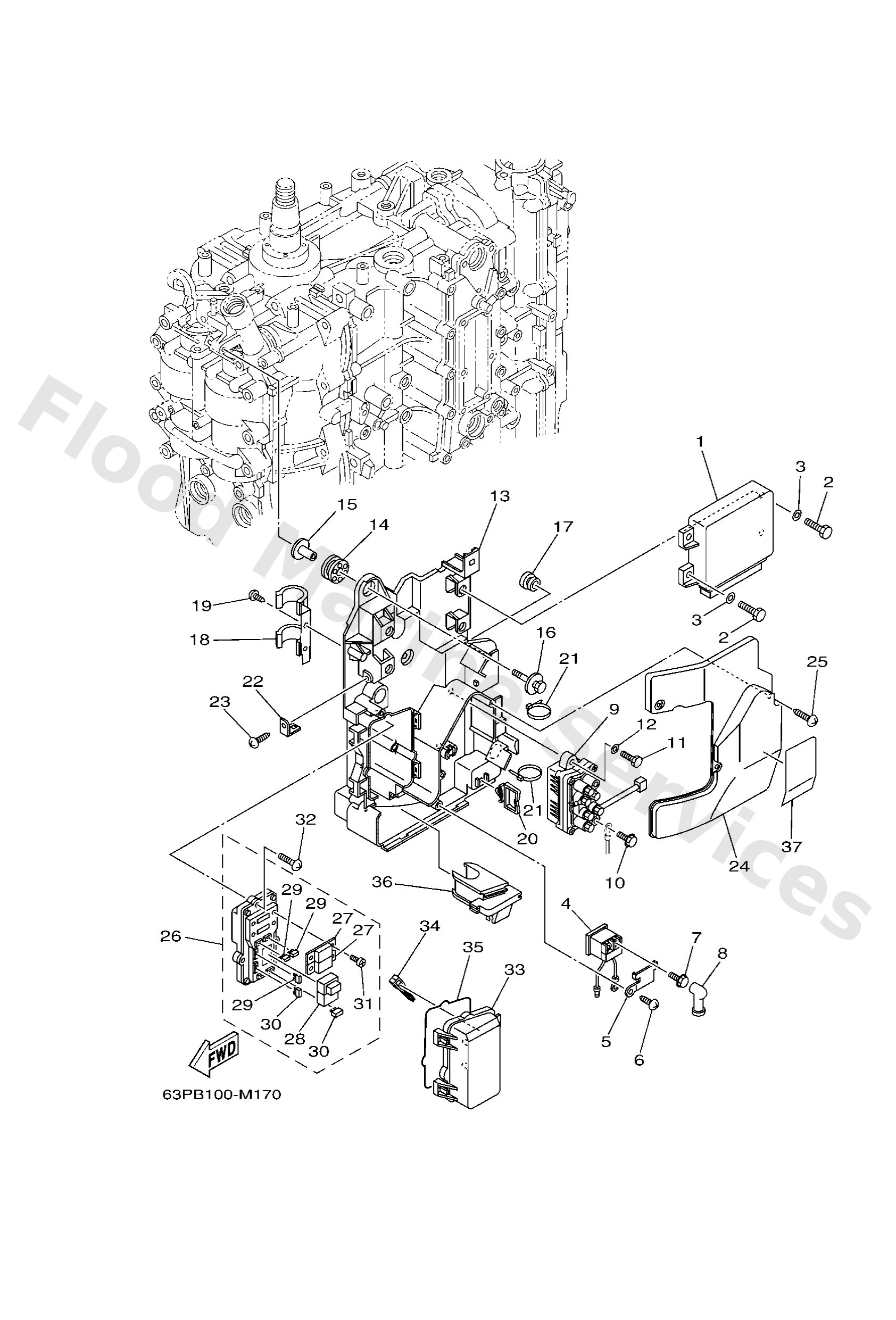

Diagram: ELECTRICAL 2

Diagram

Parts List

Engine control unit assembly
Diagram Reference: 1
Bolt, hexagon deep recess
Diagram Reference: 2
Washer, plain (646)
Diagram Reference: 3
Relay
Diagram Reference: 4
Stay, relay
Diagram Reference: 5
Screw, tapping(6k8)
Diagram Reference: 6
Bolt, hexagon w/w deep recess
Diagram Reference: 7
Cover, lead wire
Diagram Reference: 8
Relay assembly
Diagram Reference: 9
Bolt(62y)
Diagram Reference: 11
Washer, plain (646)
Diagram Reference: 12
Bracket
Diagram Reference: 13
Spacer
Diagram Reference: 14
Collar
Diagram Reference: 15
Bolt
Diagram Reference: 16
Grommet
Diagram Reference: 17
Clamp
Diagram Reference: 18
Clamp(4hm)
Diagram Reference: 20
Clamp
Diagram Reference: 21
Holder
Diagram Reference: 22
Cover
Diagram Reference: 24
Screw truss head tapping
Diagram Reference: 25
Fuse box assembly
Diagram Reference: 26
Fuse (50a)
Diagram Reference: 27
Relay assembly
Diagram Reference: 28
Fuse
Diagram Reference: 29
Fuse
Diagram Reference: 30
Screw, pan head (m5)
Diagram Reference: 31
Screw, tapping
Diagram Reference: 32
Case
Diagram Reference: 33
Puller, fuse
Diagram Reference: 34
Damper
Diagram Reference: 35
Grommet
Diagram Reference: 36
Graphic, regulator
Diagram Reference: 37
