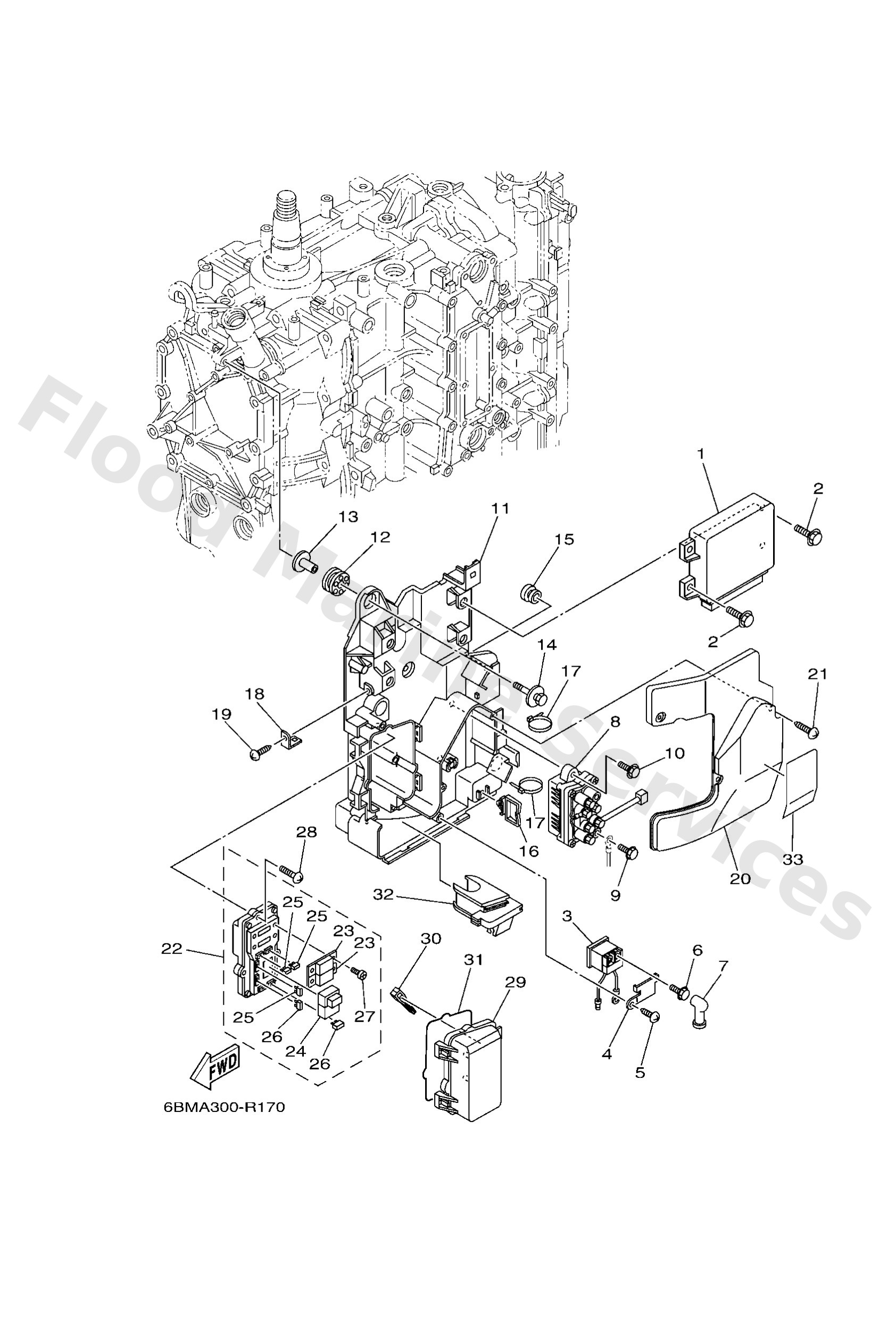

Parts List
Engine control unit assembly
Diagram Reference: 1
Bolt, hexagon w/w deep recess
Diagram Reference: 2
Relay
Diagram Reference: 3
Stay, relay
Diagram Reference: 4
Screw, tapping(6k8)
Diagram Reference: 5
Bolt, hexagon w/w deep recess
Diagram Reference: 6
Cover, lead wire
Diagram Reference: 7
Relay assembly
Diagram Reference: 8
Bolt, with washer(61b)
Diagram Reference: 10
Bracket
Diagram Reference: 11
Spacer
Diagram Reference: 12
Collar
Diagram Reference: 13
Bolt
Diagram Reference: 14
Grommet
Diagram Reference: 15
Clamp(4hm)
Diagram Reference: 16
Clamp
Diagram Reference: 17
Holder
Diagram Reference: 18
Cover
Diagram Reference: 20
Screw truss head tapping
Diagram Reference: 21
Fuse box assembly
Diagram Reference: 22
Fuse (50a)
Diagram Reference: 23
Relay assembly
Diagram Reference: 24
Fuse
Diagram Reference: 25
Fuse
Diagram Reference: 26
Screw, pan head (m5)
Diagram Reference: 27
Screw, tapping
Diagram Reference: 28
Case
Diagram Reference: 29
Puller, fuse
Diagram Reference: 30
Damper
Diagram Reference: 31
Grommet
Diagram Reference: 32
Graphic, regulator
Diagram Reference: 33
