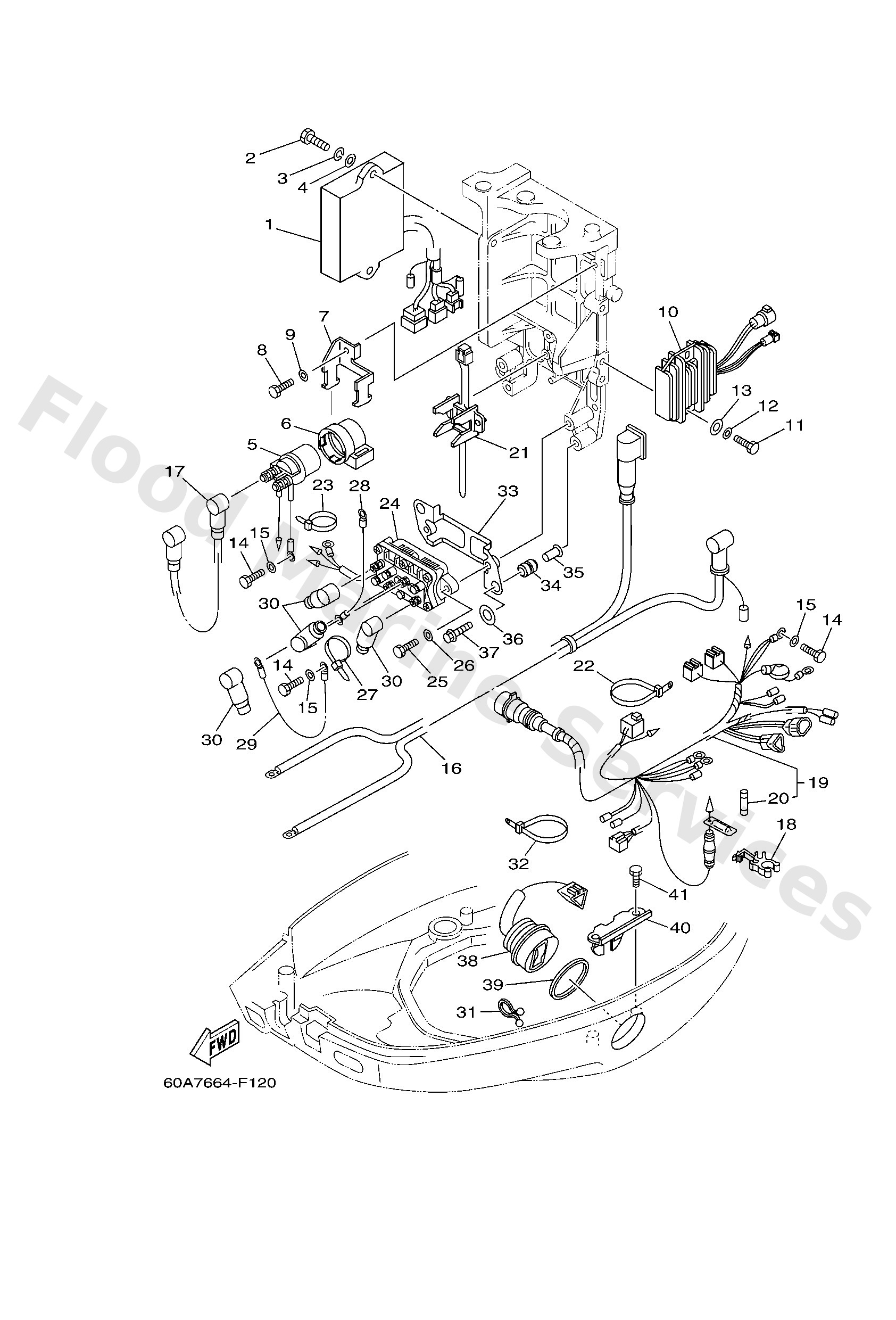

Diagram: ELECTRICAL 2

Diagram

Parts List

C.d.i. unit assembly
Diagram Reference: 1
Bolt(7u8)
Diagram Reference: 2
Washer(6a1)
Diagram Reference: 3
Washer, plain (646)
Diagram Reference: 4
Starter relay
Diagram Reference: 5
Holder, relay
Diagram Reference: 6
Plate, switch fitting
Diagram Reference: 7
Bolt(gj3)
Diagram Reference: 8
Rectifier & regulator assembly
Diagram Reference: 10
Bolt (682)
Diagram Reference: 11
Washer, plate(6e3)
Diagram Reference: 13
Bolt(gh1)
Diagram Reference: 14
Battery cable
Diagram Reference: 16
Wire, lead
Diagram Reference: 17
Holder, fuse
Diagram Reference: 18
Wire harness assembly
Diagram Reference: 19
Fuse
Diagram Reference: 20
Clamp
Diagram Reference: 21
Band, switch cord
Diagram Reference: 22
Clamp (6e5)
Diagram Reference: 23
Relay aasy
Diagram Reference: 24
Wire, lead
Diagram Reference: 28
Wire, lead
Diagram Reference: 29
Cover, lead wire
Diagram Reference: 30
Clamp (3y2)
Diagram Reference: 31
Bracket
Diagram Reference: 33
Damper, ignition coil
Diagram Reference: 34
Collar
Diagram Reference: 35
Washer, plate (679)
Diagram Reference: 36
Bolt, flange deep recess
Diagram Reference: 37
Trim & tilt switch assembly
Diagram Reference: 38
Gasket
Diagram Reference: 39
Bracket
Diagram Reference: 40
