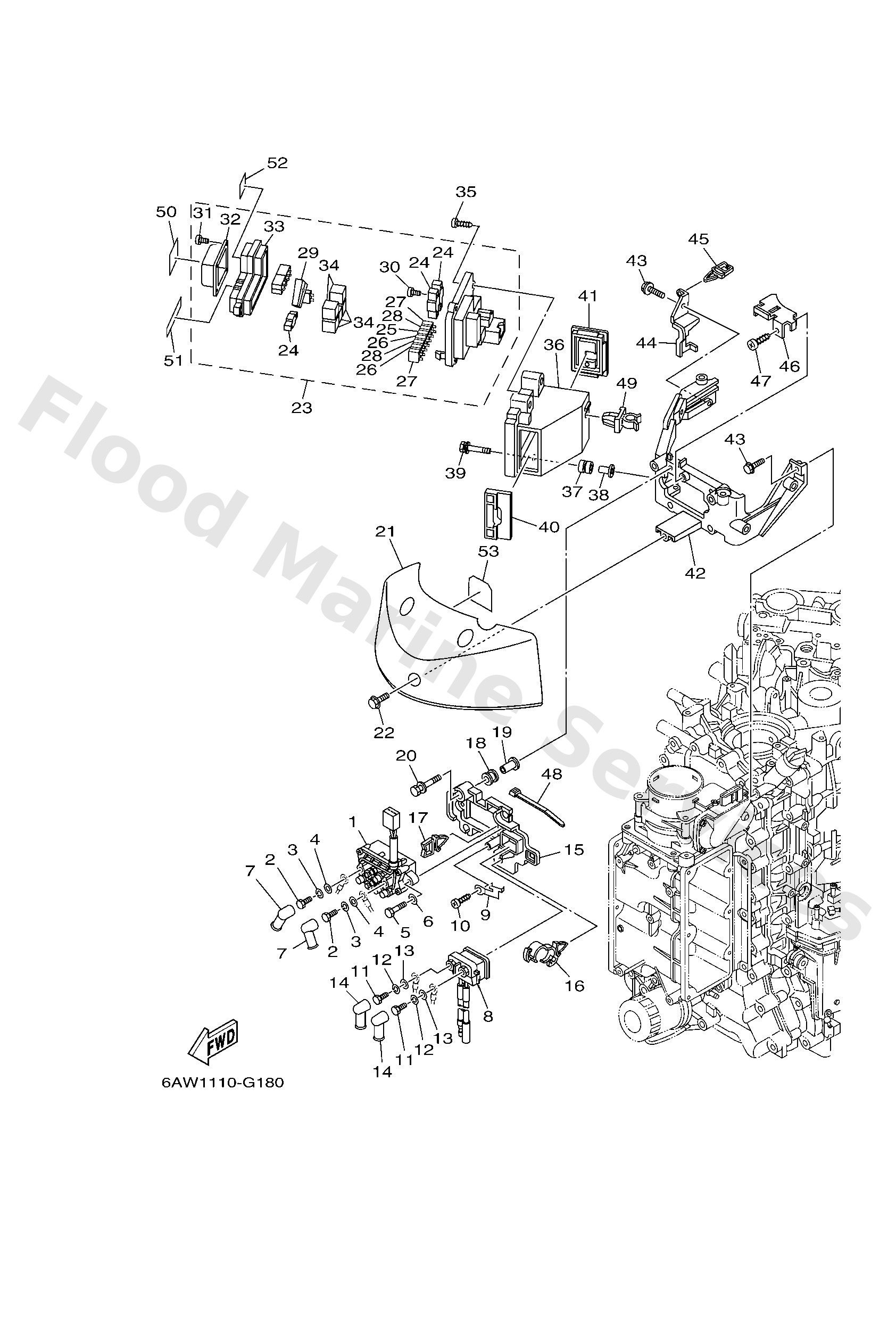

Diagram: ELECTRICAL 2

Diagram

Parts List

Relay assembly
Diagram Reference: 1
Bolt
Diagram Reference: 2
Washer(6a1)
Diagram Reference: 3
Washer, plain (646)
Diagram Reference: 4
Bolt(62y)
Diagram Reference: 5
Washer, plain (646)
Diagram Reference: 6
Cover, lead wire
Diagram Reference: 7
Relay
Diagram Reference: 8
Stay, relay
Diagram Reference: 9
Screw, tapping(6k8)
Diagram Reference: 10
Cover, lead wire
Diagram Reference: 14
Holder, relay
Diagram Reference: 15
Clamp(jn2)
Diagram Reference: 16
Clamp(4gy)
Diagram Reference: 17
Damper, ignition coil
Diagram Reference: 18
Collar
Diagram Reference: 19
Bolt, with washer
Diagram Reference: 20
Cover
Diagram Reference: 21
Bolt, flange deep recess
Diagram Reference: 22
Fuse box assembly
Diagram Reference: 23
Fuse (60a)
Diagram Reference: 24
Fuse
Diagram Reference: 25
Fuse
Diagram Reference: 26
Fuse (10a)
Diagram Reference: 27
Fuse (15a)
Diagram Reference: 28
Puller, fuse
Diagram Reference: 29
Screw, pan head (m5)
Diagram Reference: 30
Screw (m3)
Diagram Reference: 31
Cover
Diagram Reference: 32
Case
Diagram Reference: 33
Relay assembly
Diagram Reference: 34
Screw, tapping
Diagram Reference: 35
Stay, fuse box
Diagram Reference: 36
Grommet 1
Diagram Reference: 40
Grommet 2
Diagram Reference: 41
Bracket
Diagram Reference: 42
Bolt, flange(jk3)
Diagram Reference: 43
Clamp 2
Diagram Reference: 44
Clamp, lead 1
Diagram Reference: 46
Screw, panhead tapping (682)
Diagram Reference: 47
Clamp
Diagram Reference: 48
Clamp
Diagram Reference: 49
Graphic, Regulator
Diagram Reference: 50
Graphic, regulator
Diagram Reference: 51
Graphic, regulator
Diagram Reference: 52
Graphic, Regulator
Diagram Reference: 53
