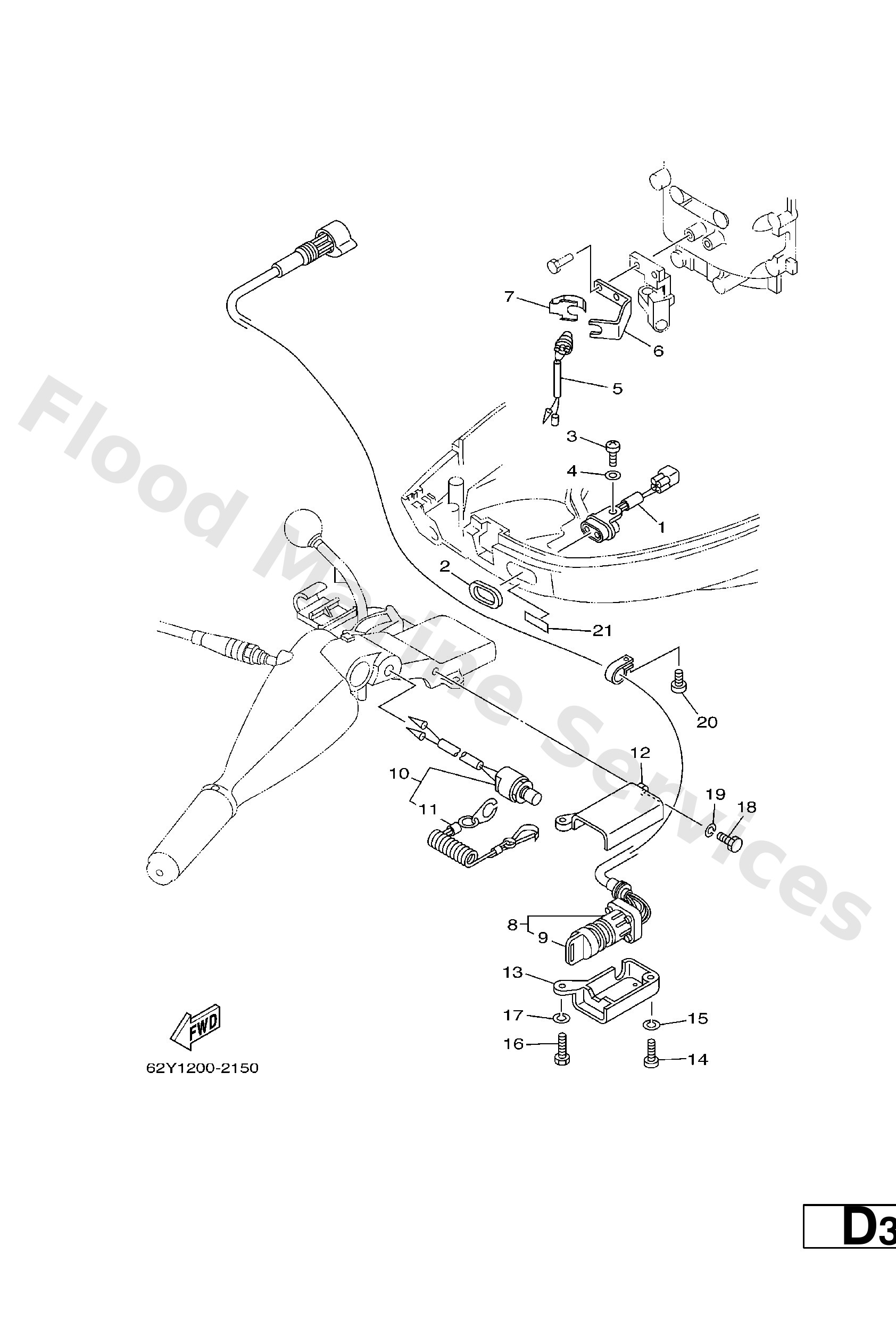

Diagram: ELECTRICAL 5

Diagram

Parts List

Pilot light assembly 1
Diagram Reference: 1
Gasket
Diagram Reference: 2
Screw, pan head(6h2)
Diagram Reference: 3
Washer, plain (646)
Diagram Reference: 4
Neutral switch assembly
Diagram Reference: 5
Stay, neutral switch
Diagram Reference: 6
14 −
Diagram Reference: 7
15 −
Diagram Reference: 8
Cap, key
Diagram Reference: 9
Engine stop switch assembly
Diagram Reference: 10
Lanyard, stop switch
Diagram Reference: 11
15 −
Diagram Reference: 12
Cover, main switch 2
Diagram Reference: 13
Screw, pan head(6b0)
Diagram Reference: 14
Washer(6a1)
Diagram Reference: 15
Bolt
Diagram Reference: 16
Washer(6a1)
Diagram Reference: 17
Bolt(62y)
Diagram Reference: 18
Screw, pan head(62j)
Diagram Reference: 20
Mark, signal lamp
Diagram Reference: 21
