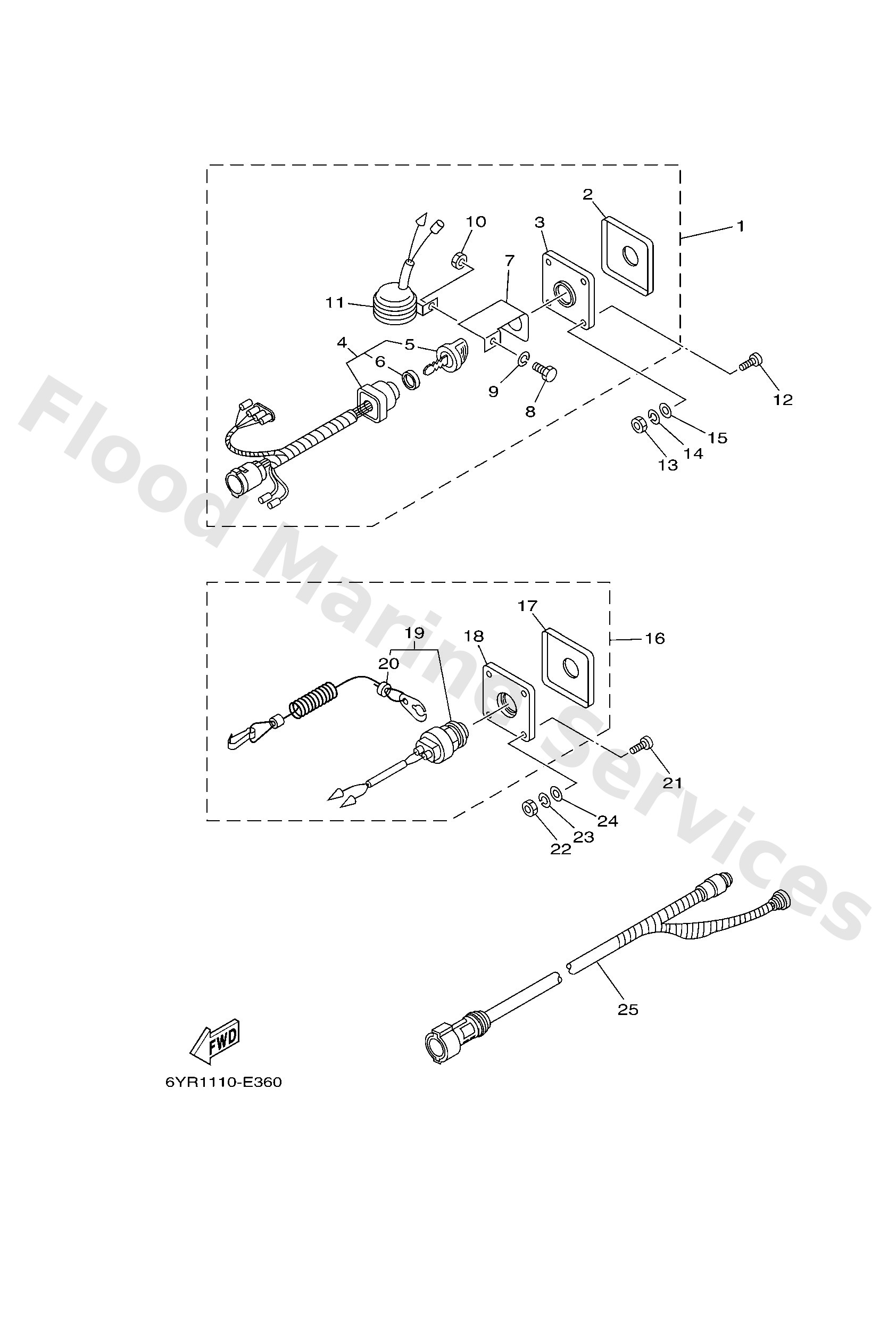

Diagram: ELECTRICAL SWITCH PANEL INDIVIDUAL

Diagram

Parts List

64D8257003 (WITH CHOKE)
Panel switch assembly
Diagram Reference: 1
Panel, switch
Diagram Reference: 2
Plate
Diagram Reference: 3
Main switch assembly
Diagram Reference: 4
Cap, key
Diagram Reference: 5
Cap
Diagram Reference: 6
Stay, cord clamp
Diagram Reference: 7
Bolt, hexagon
Diagram Reference: 8
Ybs67-5 washer, spring
Diagram Reference: 9
Nut (656)
Diagram Reference: 10
Buzzer
Diagram Reference: 11
Screw(6k0)
Diagram Reference: 12
Nut, hexagon (663)
Diagram Reference: 13
Ybs67-5 washer, spring
Diagram Reference: 14
Washer, plain (646)
Diagram Reference: 15
Panel switch assembly
Diagram Reference: 16
Panel, Switch
Diagram Reference: 17
Plate
Diagram Reference: 18
Engine Stop Switch assembly
Diagram Reference: 19
Lanyard, stop switch
Diagram Reference: 20
6K18258A40 (UR (10P))
Extension, wire harness
Diagram Reference: 25
61B8258A01 (UR (10P))
Extension, wire harness
Diagram Reference: 25
6X38258A00 (UR (10P))
-
Diagram Reference: 25
6X38258A10 (UR (10P))
-
Diagram Reference: 25
