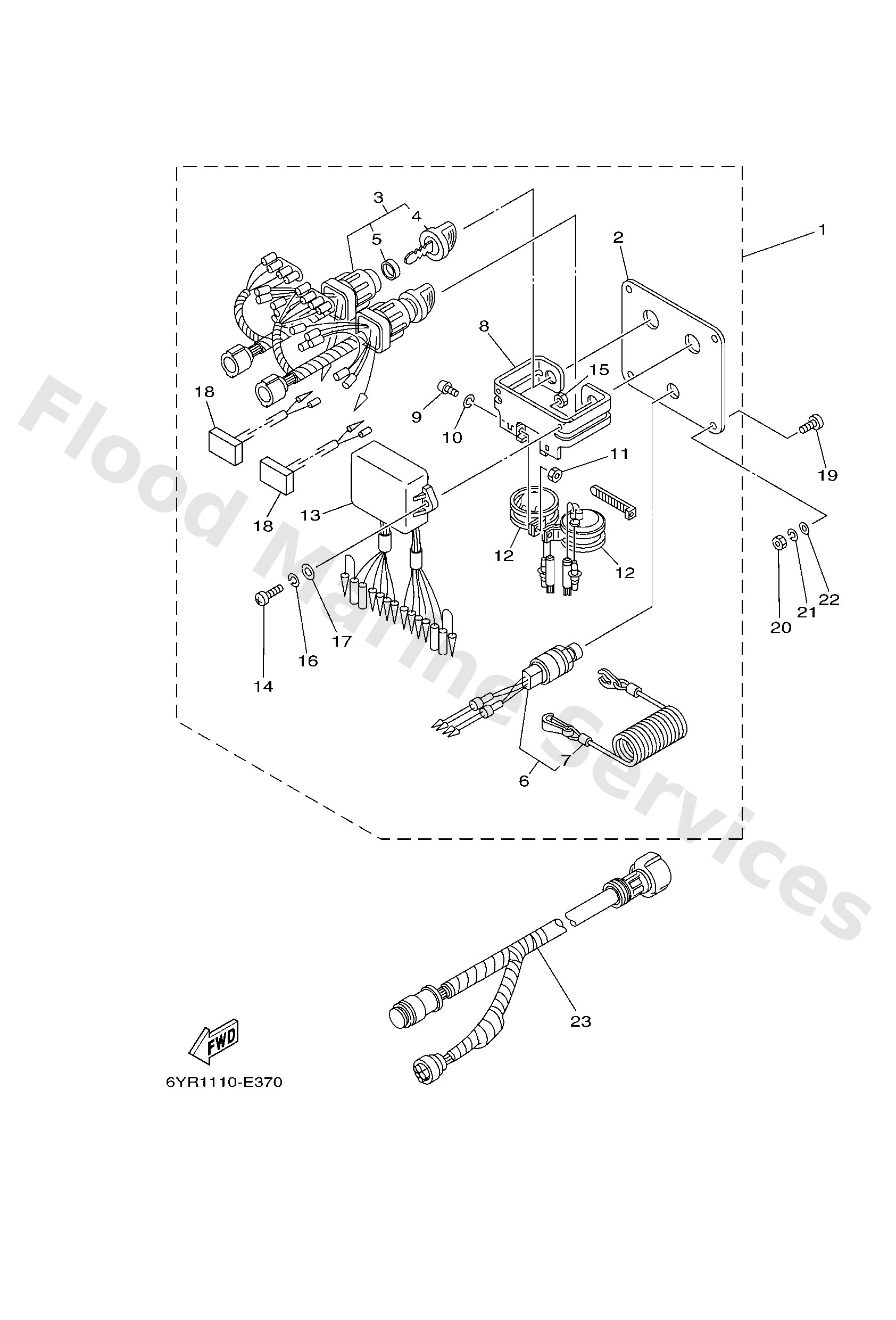

Diagram: ELECTRICAL SWITCH PANEL TWIN

Diagram

Parts List

6K18257008 (WITH CHOKE)
Panel switch assembly
Diagram Reference: 1
Plate, panel switch
Diagram Reference: 2
Main switch assembly
Diagram Reference: 3
Cap, key
Diagram Reference: 4
Cap
Diagram Reference: 5
Engine stop switch assembly
Diagram Reference: 6
Lanyard, stop switch
Diagram Reference: 7
Bracket
Diagram Reference: 8
Screw, bind(6k1)
Diagram Reference: 9
Ybs67-5 washer, spring
Diagram Reference: 10
Nut, hexagon (663)
Diagram Reference: 11
Buzzer
Diagram Reference: 12
Control unit assembly
Diagram Reference: 13
Screw, bind (j17)
Diagram Reference: 14
Nut(661)
Diagram Reference: 15
Washer(6a1)
Diagram Reference: 16
Washer, plain (646)
Diagram Reference: 17
Diode assembly
Diagram Reference: 18
Screw(6k0)
Diagram Reference: 19
Washer, plain (646)
Diagram Reference: 22
6K18258A40 (UR (10P))
Extension, wire harness
Diagram Reference: 23
61B8258A01 (UR (10P))
Extension, wire harness
Diagram Reference: 23
6X38258A00 (UR (10P))
-
Diagram Reference: 23
6X38258A10 (UR (10P))
-
Diagram Reference: 23
