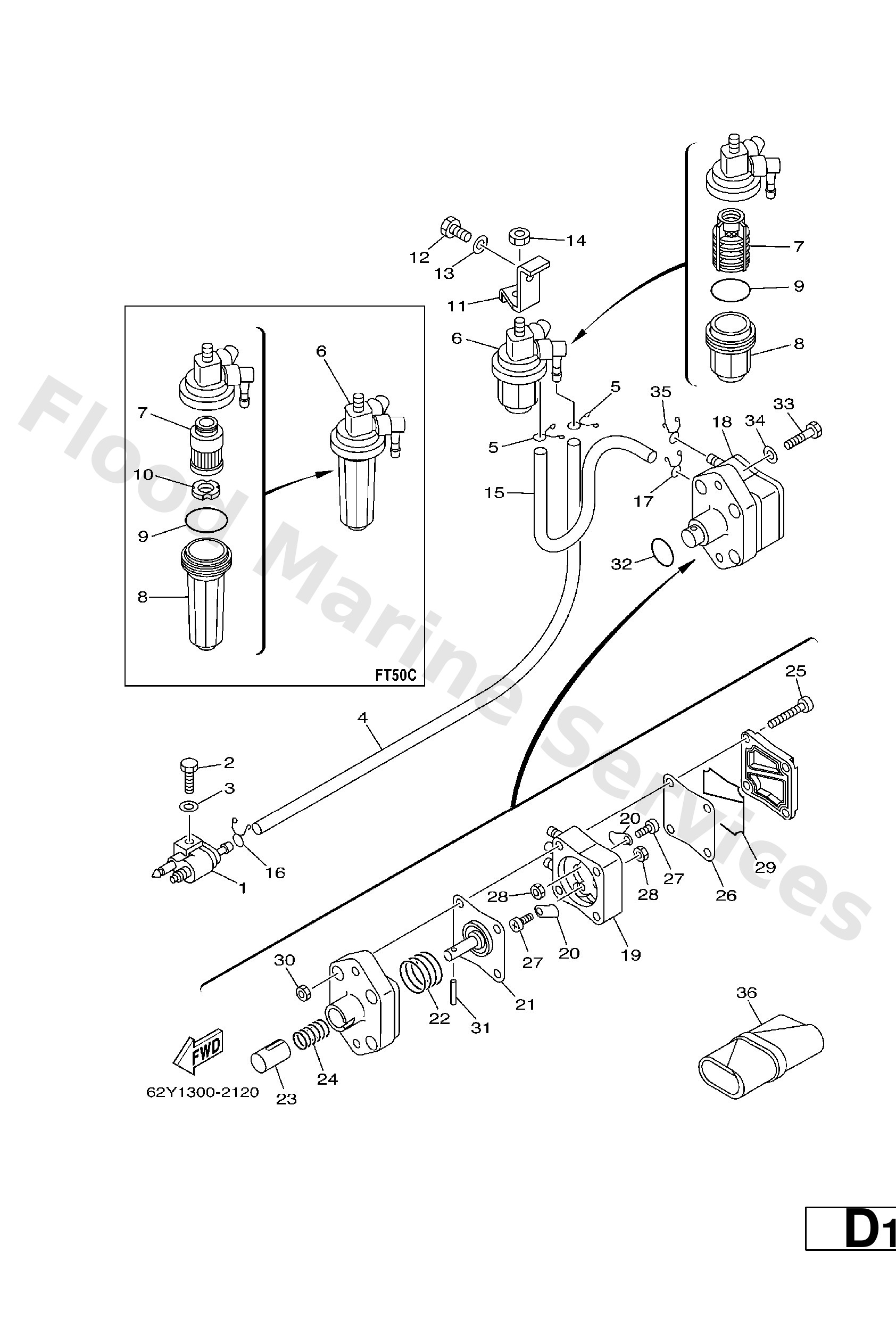

Diagram: FUEL

Diagram

Parts List

Fuel pipe joint comp. 1
Diagram Reference: 1
Bolt
Diagram Reference: 2
Washer, plain (646)
Diagram Reference: 3
Hose (l590)
Diagram Reference: 4
Clip(6k8)
Diagram Reference: 5
61N2456000 (F40A,F50A)
Filter assembly
Diagram Reference: 6
64J2456000 (FT50C)
Filter assembly
Diagram Reference: 6
61N2456300 (FOR 61N–24560–00)
Element, filter
Diagram Reference: 7
68V2456300 (FOR 64J–24560–00)
Element, filter
Diagram Reference: 7
61N2452100 (FOR 61N–24560–00)
Cup, filter
Diagram Reference: 8
68V2452100 (FOR 64J–24560–00)
Cup, filter
Diagram Reference: 8
O-ring(1wg)
Diagram Reference: 9
68V2446900 (FOR 64J–24560–00)
Float, water level
Diagram Reference: 10
Bracket, filter
Diagram Reference: 11
Bolt, hexagon deep recess
Diagram Reference: 12
Washer, plain (663)
Diagram Reference: 13
Nut (661)
Diagram Reference: 14
Hose (l400)
Diagram Reference: 15
9046710M04 (F50A,FT50C)
Clip, pipe 1 (6e9)
Diagram Reference: 35
Fuel pump assembly
Diagram Reference: 18
Body 4
Diagram Reference: 19
Valve, check
Diagram Reference: 20
Diaphragm
Diagram Reference: 21
Spring, diaphragm
Diagram Reference: 22
Plunger
Diagram Reference: 23
Spring
Diagram Reference: 24
Screw
Diagram Reference: 25
Diaphragm
Diagram Reference: 26
Screw, pan head
Diagram Reference: 27
Nut (6g8)
Diagram Reference: 28
Packing
Diagram Reference: 29
Nut, hexagon (663)
Diagram Reference: 30
Pin
Diagram Reference: 31
O-ring
Diagram Reference: 32
Bolt(jf7)
Diagram Reference: 33
Tool kit
Diagram Reference: 36
