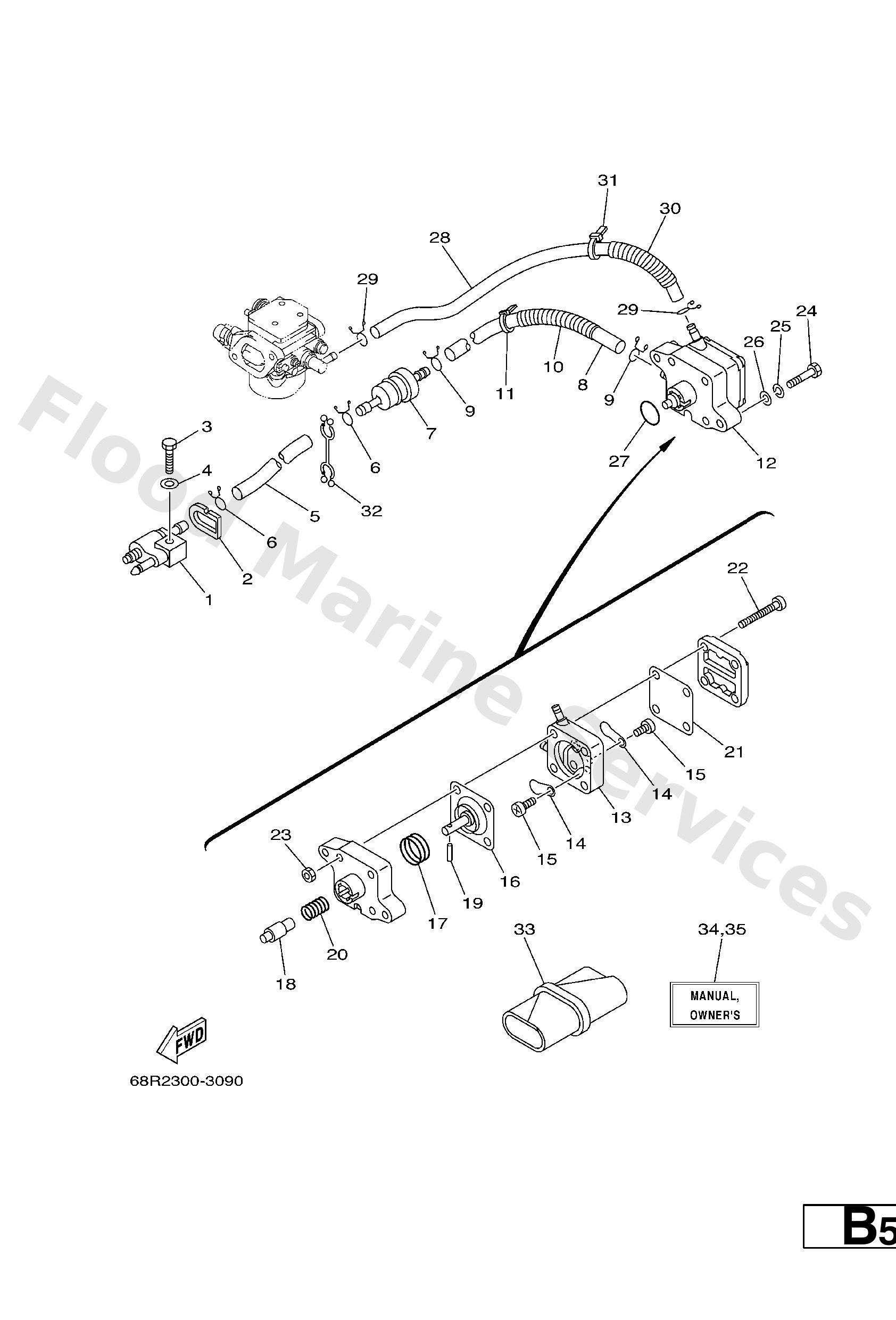

Diagram: FUEL

Diagram

Parts List

Fuel pipe joint comp. 1
Diagram Reference: 1
Seal
Diagram Reference: 2
Bolt
Diagram Reference: 3
Washer, plain (646)
Diagram Reference: 4
Hose (l400)
Diagram Reference: 5
Clip(6k8)
Diagram Reference: 6
Strainer 1
Diagram Reference: 7
Hose (l400)
Diagram Reference: 8
Hose(64x)
Diagram Reference: 10
Clamp
Diagram Reference: 11
Fuel pump assembly
Diagram Reference: 12
Body 2
Diagram Reference: 13
Valve, check
Diagram Reference: 14
Screw, pan head
Diagram Reference: 15
Diaphragm
Diagram Reference: 16
Spring, diaphragm
Diagram Reference: 17
Plunger
Diagram Reference: 18
Pin
Diagram Reference: 19
Spring
Diagram Reference: 20
Diaphragm
Diagram Reference: 21
Screw
Diagram Reference: 22
Nut, hexagon (663)
Diagram Reference: 23
Bolt(jf7)
Diagram Reference: 24
Washer(6a1)
Diagram Reference: 25
O-ring
Diagram Reference: 27
Hose (l280)
Diagram Reference: 28
Clamp
Diagram Reference: 32
Tool kit
Diagram Reference: 33
68T−28199−72−A0 (UR (E,F,S))
O/m f6amh/bmh/f8cmh/ft8de/ '03
Diagram Reference: 34
68T−28199−72−B0 (UR (D,NL,I))
O/m f6amh/bmh/f8cmh/ft8de/ '03
Diagram Reference: 34
68T−28199−82−A0 (UR (DK,P,GR))
O/m f6amh/bmh/f8cmh/ft8de/ '03
Diagram Reference: 35
68T−28199−82−B0 (UR (N,S,SS))
O/m f6amh/bmh/f8cmh/ft8de/ '03
Diagram Reference: 35
