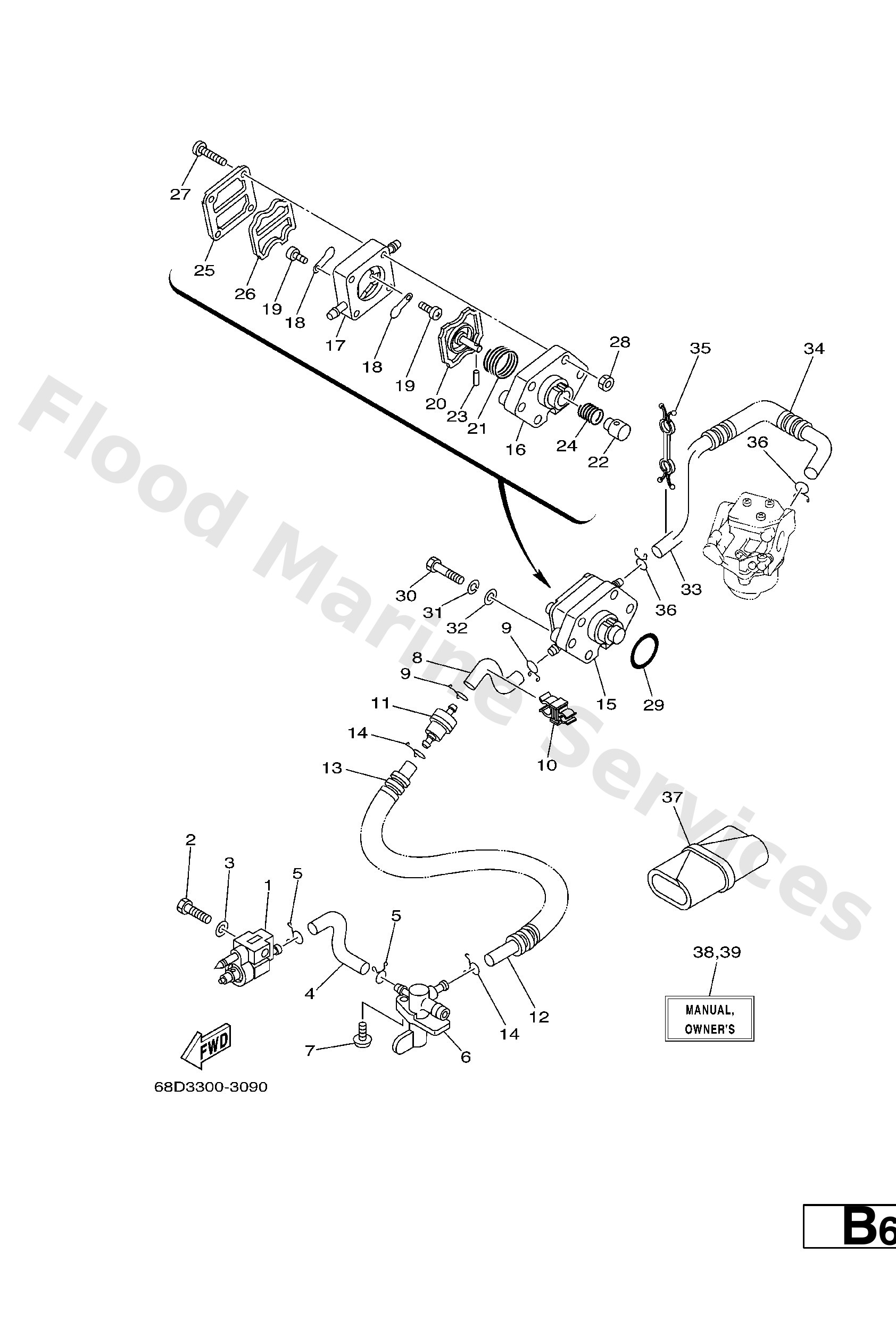

Diagram: FUEL 2

Diagram

Parts List

Fuel pipe joint comp. 1
Diagram Reference: 1
Bolt
Diagram Reference: 2
Washer, plain (646)
Diagram Reference: 3
9−
Diagram Reference: 4
Clip(6k8)
Diagram Reference: 5
Fuel cock assembly 1
Diagram Reference: 6
Screw, with washer(6l5)
Diagram Reference: 7
9−
Diagram Reference: 8
Clamp
Diagram Reference: 10
Strainer 1
Diagram Reference: 11
Hose (l400)
Diagram Reference: 12
Hose(6tc)
Diagram Reference: 13
Fuel pump assembly
Diagram Reference: 15
Body 1
Diagram Reference: 16
Body 2
Diagram Reference: 17
Valve, check
Diagram Reference: 18
Screw, pan head
Diagram Reference: 19
Diaphragm
Diagram Reference: 20
Spring, diaphragm
Diagram Reference: 21
Plunger
Diagram Reference: 22
Pin
Diagram Reference: 23
Spring
Diagram Reference: 24
Body 3
Diagram Reference: 25
Diaphragm
Diagram Reference: 26
Screw
Diagram Reference: 27
Nut,hex
Diagram Reference: 28
O-ring
Diagram Reference: 29
Bolt(jf7)
Diagram Reference: 30
Washer(6a1)
Diagram Reference: 31
Hose (l400)
Diagram Reference: 33
Clamp
Diagram Reference: 35
Tool Kit
Diagram Reference: 37
68D−F8199−72−A0 (UR (E,F,S))
O/m f4a(68d) '03 e, f, s
Diagram Reference: 38
68D−F8199−72−B0 (UR (D,NL,I))
O/m f4a(68d) '03 g, d, i
Diagram Reference: 38
68D−F8199−82−A0 (UR (DK,P,GR))
O/m f4amh(68d3) '03 d,p,g
Diagram Reference: 39
68D−F8199−82−B0 (UR (N,S,SS))
O/m f4amh(68d3) '03 n,s,f
Diagram Reference: 39
