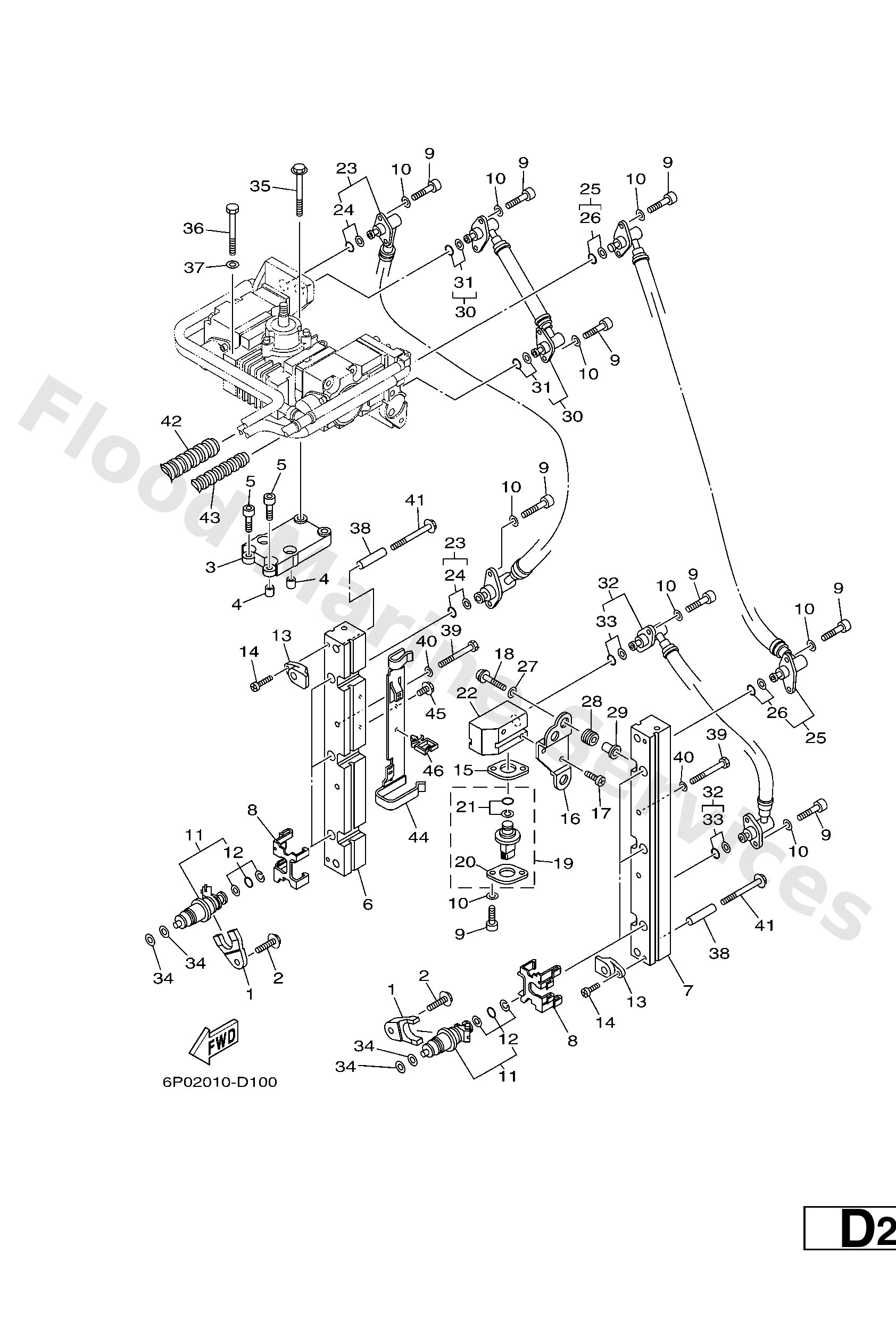

Diagram: FUEL INJECTION NOZZLE

Diagram

Parts List

Cap, injector
Diagram Reference: 1
Bolt (682)
Diagram Reference: 2
Stay
Diagram Reference: 3
Collar
Diagram Reference: 4
Bolt, hexagon socket head
Diagram Reference: 5
Pipe, Delivery 1
Diagram Reference: 6
Pipe, Delivery 2
Diagram Reference: 7
Holder
Diagram Reference: 8
Bolt, joint
Diagram Reference: 9
Washer
Diagram Reference: 10
Injector assembly
Diagram Reference: 11
Packing kit
Diagram Reference: 12
Collar
Diagram Reference: 13
Screw
Diagram Reference: 14
Plate 2
Diagram Reference: 15
Plate 3
Diagram Reference: 16
Screw 1
Diagram Reference: 17
Screw 2
Diagram Reference: 18
Sensor, Pressure
Diagram Reference: 19
Plate
Diagram Reference: 20
Packing kit
Diagram Reference: 21
Pipe
Diagram Reference: 22
Pipe, fuel 3
Diagram Reference: 23
Packing kit
Diagram Reference: 24
Pipe, fuel 4
Diagram Reference: 25
Washer
Diagram Reference: 27
Grommet(6k7)
Diagram Reference: 28
Collar(6k7)
Diagram Reference: 29
Pipe, Fuel 5
Diagram Reference: 30
Pipe, fuel 6
Diagram Reference: 32
Gasket (t=2.2)
Diagram Reference: 34
Bolt, with washer
Diagram Reference: 35
Bolt, with washer
Diagram Reference: 36
Washer, plain (663)
Diagram Reference: 37
Collar
Diagram Reference: 38
Bolt, hexagon
Diagram Reference: 39
Hose, with spring
Diagram Reference: 42
Hose, with spring
Diagram Reference: 43
Bracket 4
Diagram Reference: 44
Bolt, hexagon w/w deep recess
Diagram Reference: 45
Clamp
Diagram Reference: 46
