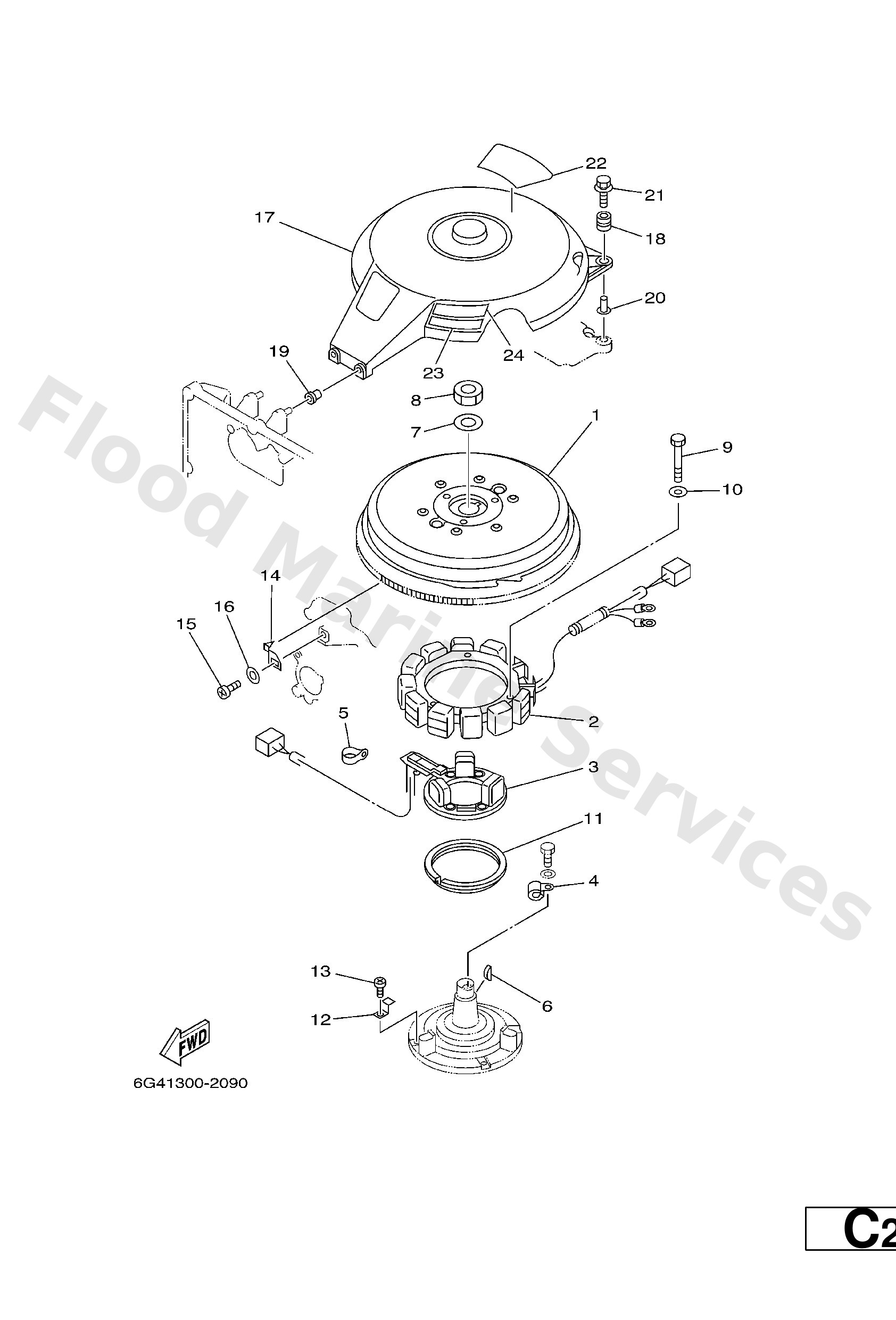

Diagram: GENERATOR
Parts List
Rotor assembly
Diagram Reference: 1
Stator assembly
Diagram Reference: 2
Coil, pulser
Diagram Reference: 3
Clamp
Diagram Reference: 4
Clamp
Diagram Reference: 5
Key, woodruff
Diagram Reference: 6
Washer, plate (663)
Diagram Reference: 7
Nut, hexagon(663)
Diagram Reference: 8
Bolt, hexagon
Diagram Reference: 9
Washer, plain (646)
Diagram Reference: 10
Retainer, magneto base 1
Diagram Reference: 11
Retainer, magneto base 2
Diagram Reference: 12
Screw, pan head(6e5)
Diagram Reference: 13
Plate, timing
Diagram Reference: 14
Screw pan head
Diagram Reference: 15
Washer, plain (646)
Diagram Reference: 16
Cover, flywheel
Diagram Reference: 17
Damper
Diagram Reference: 18
Damper, ignition coil
Diagram Reference: 19
Collar
Diagram Reference: 20
Bolt, with washer
Diagram Reference: 21
Label, caution
Diagram Reference: 22
Mark 5
Diagram Reference: 23
