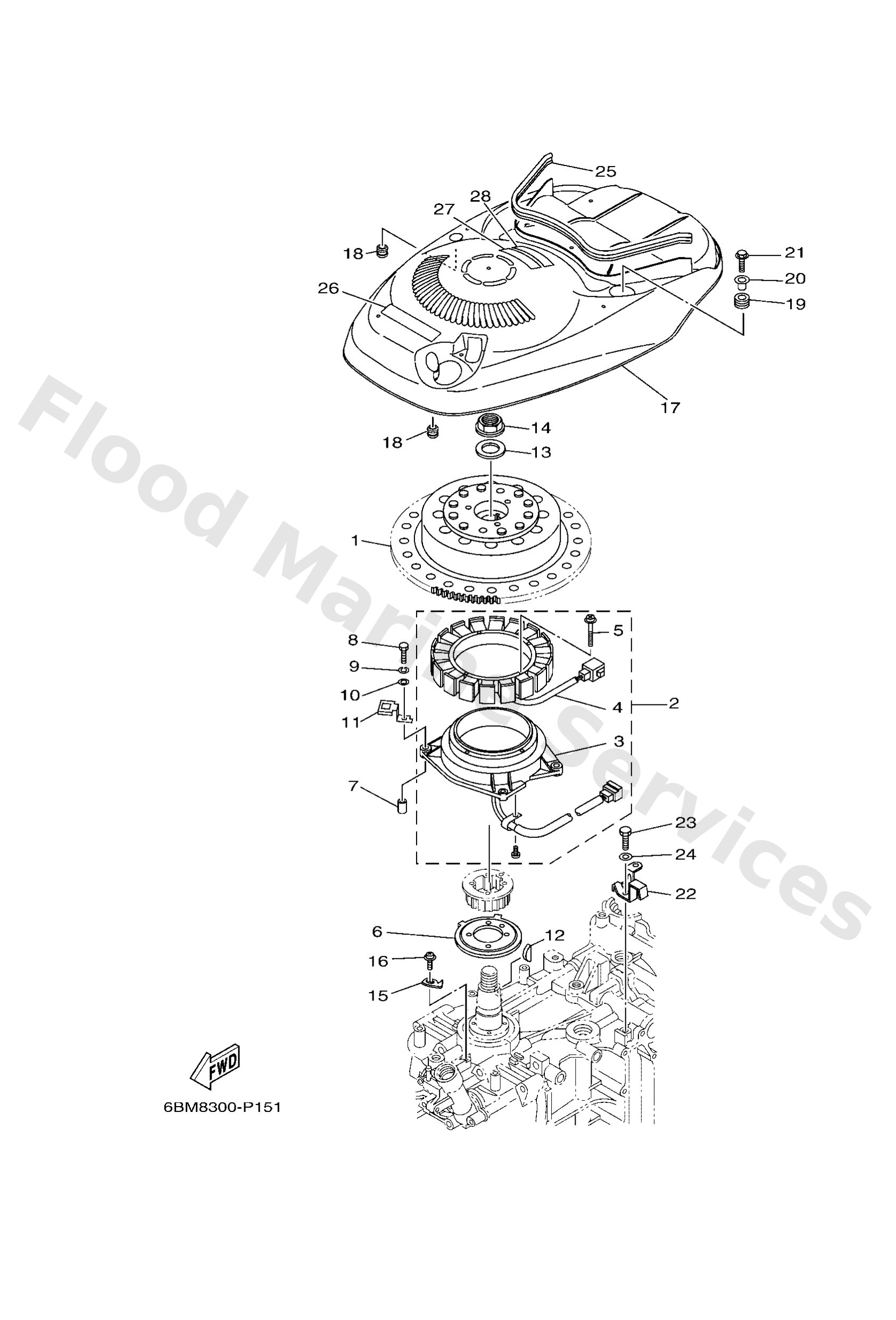

Diagram: GENERATOR

Diagram

Parts List

Rotor assembly
Diagram Reference: 1
Base assembly
Diagram Reference: 2
Coil, pulser
Diagram Reference: 3
Stator assembly
Diagram Reference: 4
Screw, pan
Diagram Reference: 5
Rotor
Diagram Reference: 6
Pin, dowel(6g8)
Diagram Reference: 7
Bolt(j52)
Diagram Reference: 8
Washer(6a1)
Diagram Reference: 9
Washer, plain (646)
Diagram Reference: 10
Plate
Diagram Reference: 11
Key, woodruff
Diagram Reference: 12
Washer, plate
Diagram Reference: 13
Nut
Diagram Reference: 14
Plate, timing
Diagram Reference: 15
Screw pan head
Diagram Reference: 16
Cover, flywheel
Diagram Reference: 17
Damper, ignition coil
Diagram Reference: 18
Grommet (6g1)
Diagram Reference: 19
Collar
Diagram Reference: 20
Bolt, flange(jk3)
Diagram Reference: 21
Plate
Diagram Reference: 22
Bolt, hexagon deep recess
Diagram Reference: 23
Damper, form
Diagram Reference: 25
Mark, caution
Diagram Reference: 26
Label, safety
Diagram Reference: 27
Label, safety
Diagram Reference: 28
