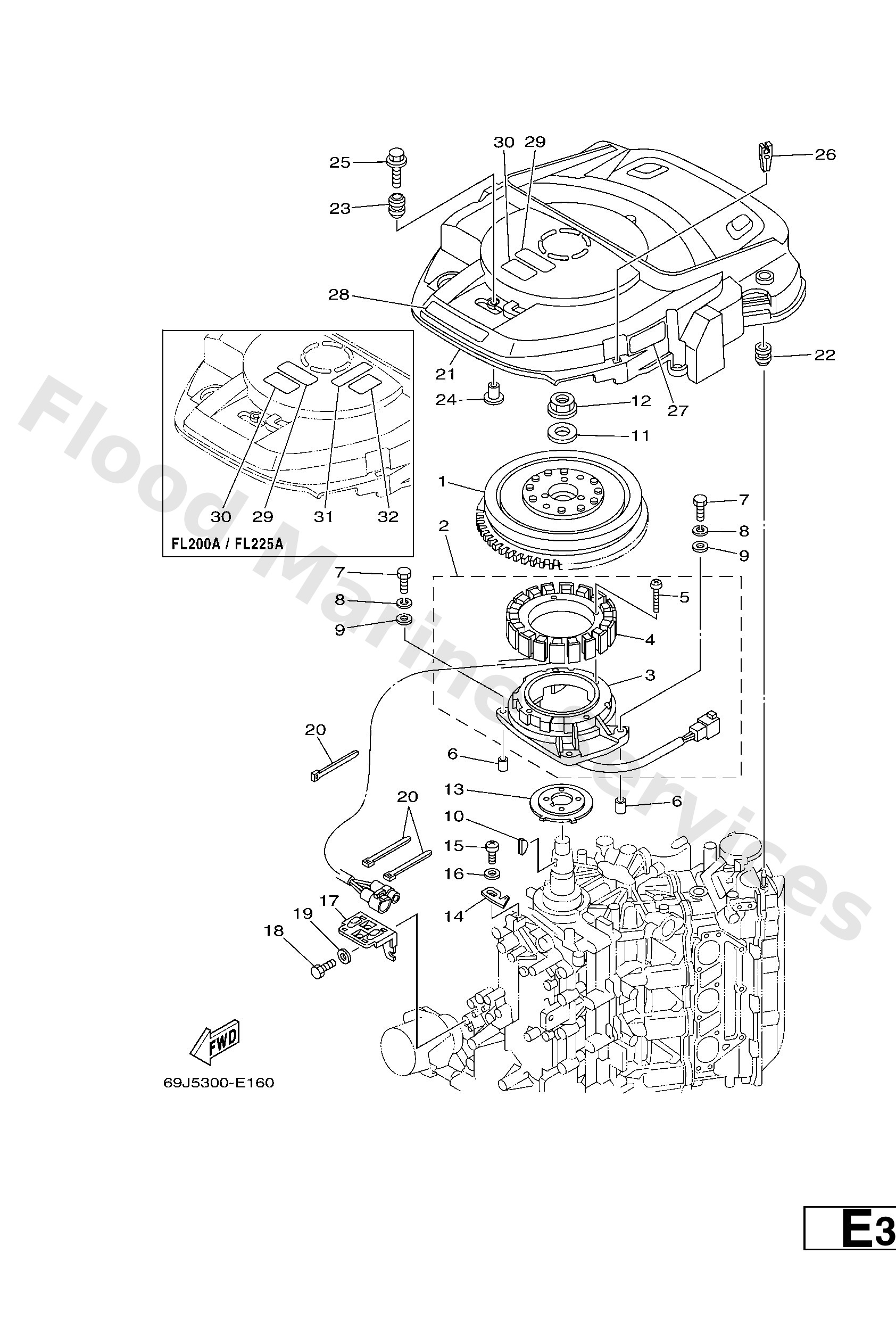

Diagram: GENERATOR

Diagram

Parts List

Rotor assembly
Diagram Reference: 1
Base assembly
Diagram Reference: 2
Coil, pulser
Diagram Reference: 3
Stator assembly
Diagram Reference: 4
Screw, pan
Diagram Reference: 5
Pin, dowel(6g8)
Diagram Reference: 6
Bolt(j52)
Diagram Reference: 7
Washer(6a1)
Diagram Reference: 8
Washer, plain (646)
Diagram Reference: 9
Key, woodruff
Diagram Reference: 10
Washer, plate
Diagram Reference: 11
Nut
Diagram Reference: 12
Rotor
Diagram Reference: 13
Plate, timing
Diagram Reference: 14
Screw pan head
Diagram Reference: 15
Plate
Diagram Reference: 17
Bolt, hexagon deep recess
Diagram Reference: 18
Clamp
Diagram Reference: 20
Cover, flywheel
Diagram Reference: 21
Damper, ignition coil
Diagram Reference: 22
Damper, ignition coil
Diagram Reference: 23
Collar
Diagram Reference: 24
Bolt, with washer
Diagram Reference: 25
Puller, fuse
Diagram Reference: 26
Graphic, Regulator
Diagram Reference: 27
Mark, caution
Diagram Reference: 28
Mark 5
Diagram Reference: 29
-
Diagram Reference: 30
Mark 3
Diagram Reference: 31
Mark 3
Diagram Reference: 32
