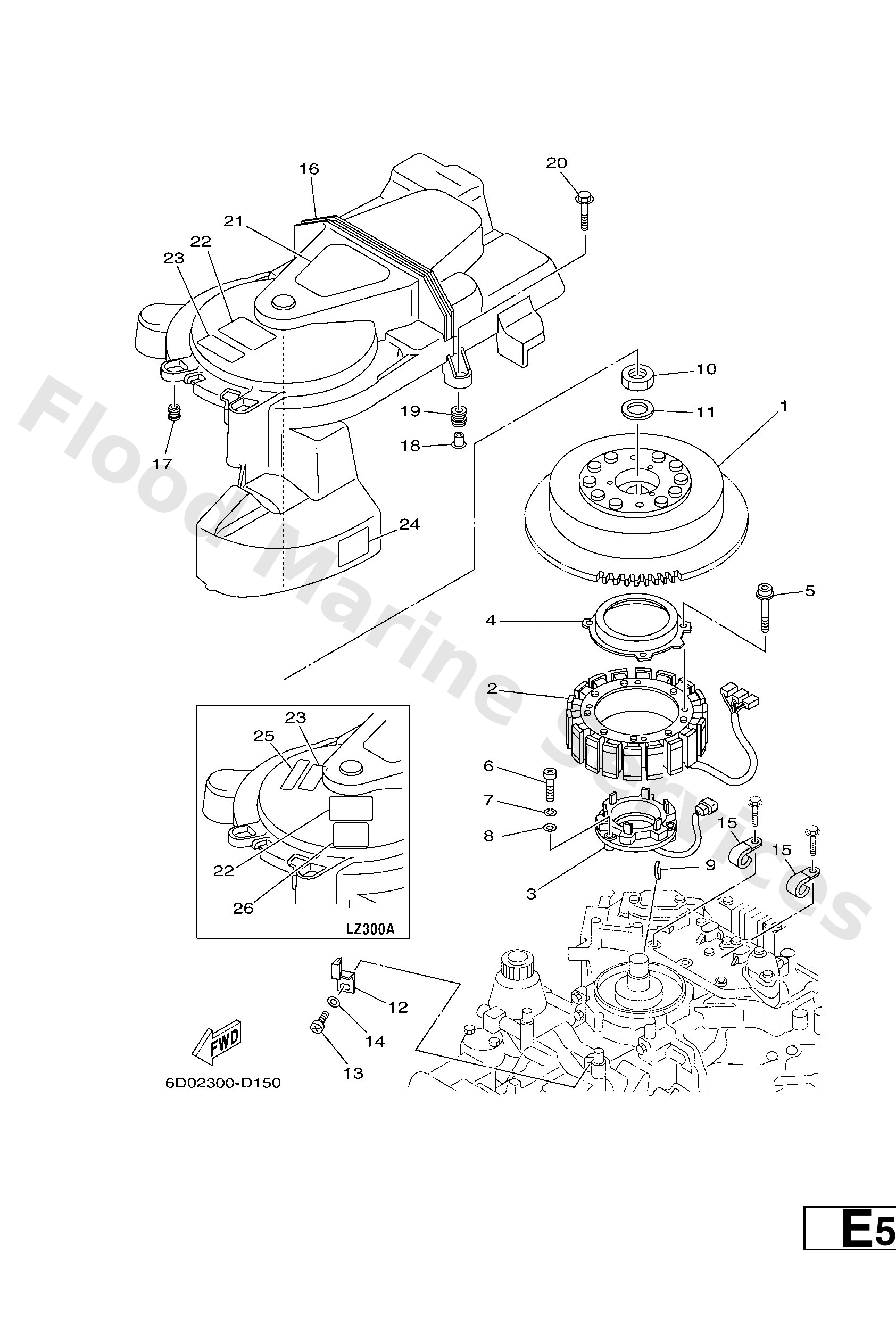

Diagram: GENERATOR

Diagram

Parts List

Rotor assembly
Diagram Reference: 1
Stator assembly
Diagram Reference: 2
Coil, pulser
Diagram Reference: 3
Cover
Diagram Reference: 4
Bolt, hexagon socket head
Diagram Reference: 5
Ybs86-530 screw,panhead
Diagram Reference: 6
Ybs67-5 washer, spring
Diagram Reference: 7
Washer, plain (646)
Diagram Reference: 8
Key, woodruff
Diagram Reference: 9
Nut(61a)
Diagram Reference: 10
Washer, plate(61a)
Diagram Reference: 11
Plate, Timing
Diagram Reference: 12
Screw pan head
Diagram Reference: 13
Washer, plain (646)
Diagram Reference: 14
Clamp
Diagram Reference: 15
Cover, flywheel
Diagram Reference: 16
Damper, ignition coil
Diagram Reference: 17
Collar
Diagram Reference: 18
Damper, ignition coil
Diagram Reference: 19
Bolt, flange deep recess
Diagram Reference: 20
Label, caution
Diagram Reference: 21
Mark 5
Diagram Reference: 22
Mark 5
Diagram Reference: 23
Mark, Caution
Diagram Reference: 24
Mark 3
Diagram Reference: 25
Mark 3
Diagram Reference: 26
