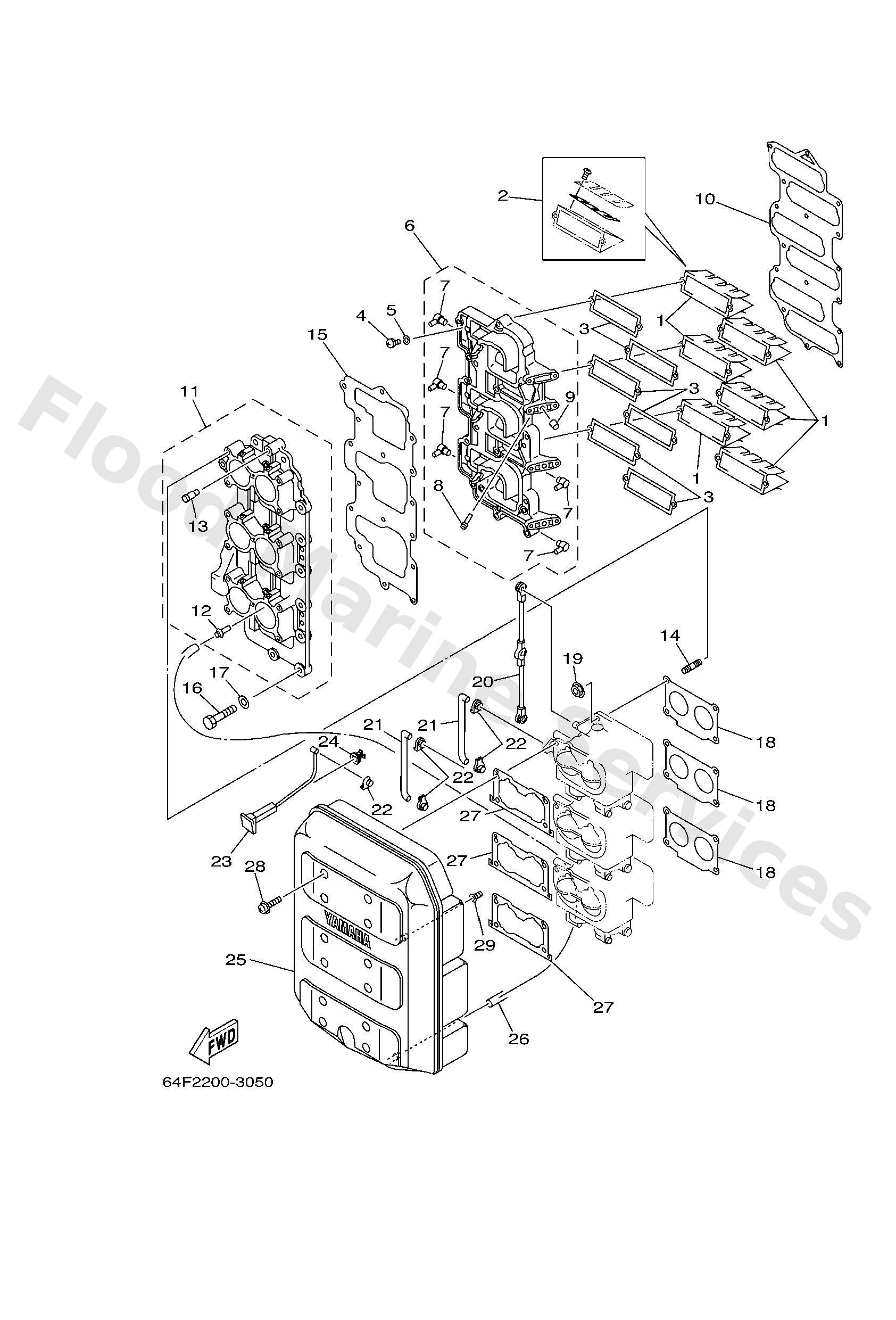

Diagram: INTAKE

Diagram

Parts List

Reed valve assembly
Diagram Reference: 1
Reed set
Diagram Reference: 2
Gasket, valve seat
Diagram Reference: 3
Screw, pan head(6b0)
Diagram Reference: 4
Washer, plain (646)
Diagram Reference: 5
Plate,reed valve
Diagram Reference: 6
Nipple, hose
Diagram Reference: 7
Pipe, joint
Diagram Reference: 8
Plug, Taper
Diagram Reference: 9
Gasket, manifold 2
Diagram Reference: 10
Manifold 1
Diagram Reference: 11
Pipe, joint
Diagram Reference: 12
Stay
Diagram Reference: 13
Bolt, stud(6e5)
Diagram Reference: 14
Gasket, manifold 1
Diagram Reference: 15
Bolt, hexagon
Diagram Reference: 16
Washer, plain (646)
Diagram Reference: 17
Gasket
Diagram Reference: 18
Nut(63v)
Diagram Reference: 19
Rod, accel. lever
Diagram Reference: 20
Rod, choke 1
Diagram Reference: 21
Joint, choke lever
Diagram Reference: 22
Knob, choke
Diagram Reference: 23
Grommet
Diagram Reference: 24
Silencer assembly, Intake
Diagram Reference: 25
Hose (l200)
Diagram Reference: 26
Gasket
Diagram Reference: 27
Screw, with washer(6k7)
Diagram Reference: 28
Cap,over flow pipe
Diagram Reference: 29
