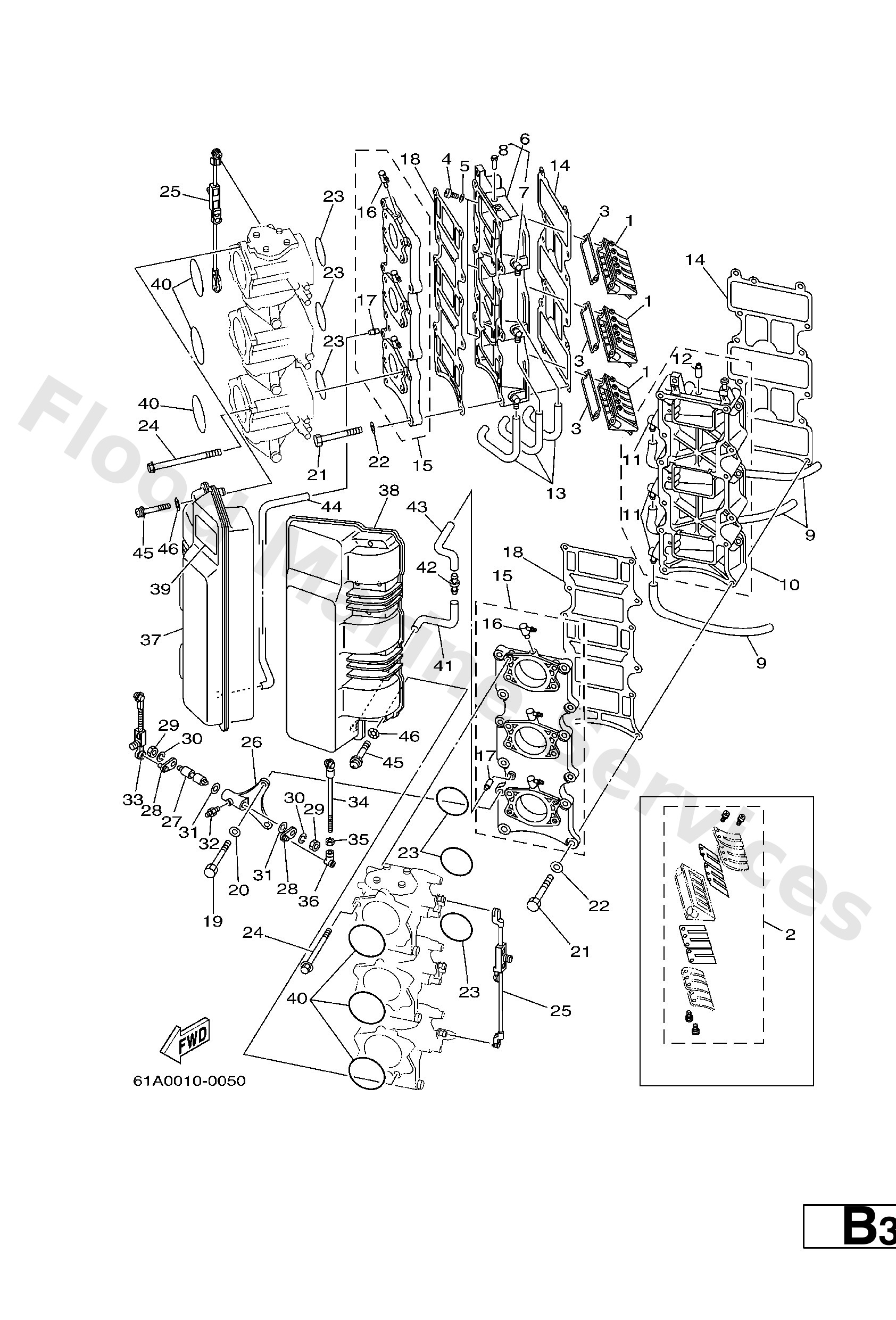

Diagram: INTAKE

Diagram

Parts List

Reed valve assembly
Diagram Reference: 1
Reed set
Diagram Reference: 2
Gasket, valve seat
Diagram Reference: 3
Screw, pan head(6b0)
Diagram Reference: 4
Washer, plain (646)
Diagram Reference: 5
Plate,Reed Valve
Diagram Reference: 6
Nipple, hose
Diagram Reference: 7
Pipe, joint 2
Diagram Reference: 8
Hose (l770)
Diagram Reference: 9
Plate,Reed Valve
Diagram Reference: 10
Hose (l390)
Diagram Reference: 13
Gasket, manifold 2
Diagram Reference: 14
Manifold 1
Diagram Reference: 15
Nozzle
Diagram Reference: 16
Pipe, joint
Diagram Reference: 17
Gasket, Manifold 1
Diagram Reference: 18
Bolt(62j)
Diagram Reference: 19
Washer, plain (646)
Diagram Reference: 20
Bolt(62j)
Diagram Reference: 21
O-ring(61a)
Diagram Reference: 23
Bolt, Flange
Diagram Reference: 24
Rod, accel. lever
Diagram Reference: 25
Bracket 3
Diagram Reference: 26
Rod 2
Diagram Reference: 27
Accel. Lever assembly
Diagram Reference: 28
Nut(661)
Diagram Reference: 29
Washer(6a1)
Diagram Reference: 30
Washer, plate(6t4)
Diagram Reference: 31
Nipple, grease(6a1)
Diagram Reference: 32
Link, Accel.
Diagram Reference: 33
Joint, link
Diagram Reference: 34
Nut, hexagon (663)
Diagram Reference: 35
Joint, link
Diagram Reference: 36
Silencer assembly, Intake
Diagram Reference: 37
Silencer assembly, Intake
Diagram Reference: 38
Emblem
Diagram Reference: 39
O-ring(61a)
Diagram Reference: 40
Hose (l200)
Diagram Reference: 41
Joint
Diagram Reference: 42
Hose (l390)
Diagram Reference: 43
Hose (l390)
Diagram Reference: 44
Screw, with washer(61a)
Diagram Reference: 45
Washer (688)
Diagram Reference: 46
