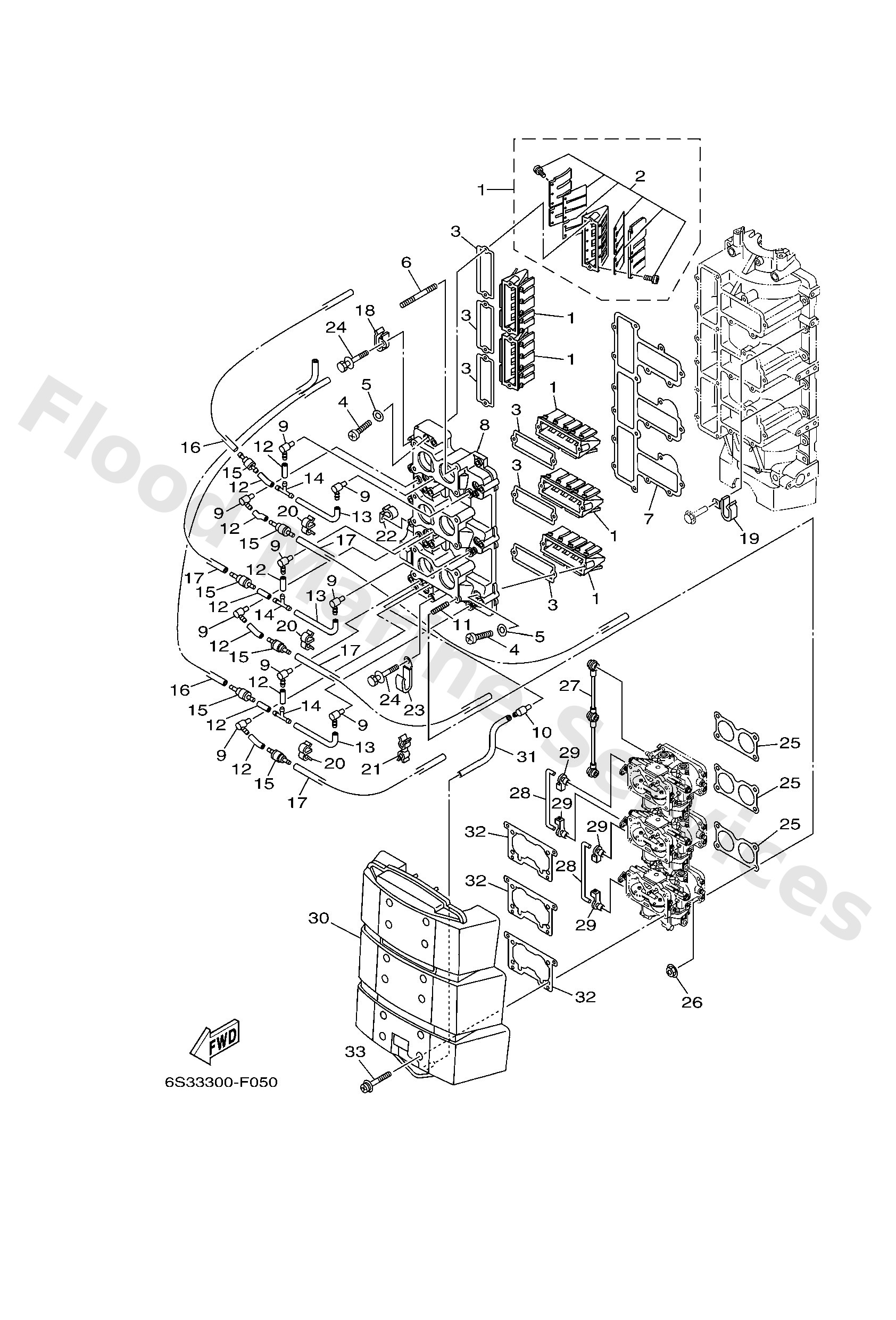

Diagram: INTAKE

Diagram

Parts List

Reed valve assembly
Diagram Reference: 1
Reed set
Diagram Reference: 2
Gasket, valve seat
Diagram Reference: 3
Screw, pan head(6b0)
Diagram Reference: 4
Washer, plain (646)
Diagram Reference: 5
Bolt, stud (6e9)
Diagram Reference: 6
Gasket, manifold 1
Diagram Reference: 7
Manifold 1
Diagram Reference: 8
Nozzle
Diagram Reference: 9
Nipple, hose
Diagram Reference: 10
Bolt, stud(6e5)
Diagram Reference: 11
Hose (l25)
Diagram Reference: 12
Hose (l110)
Diagram Reference: 13
Pipe, joint
Diagram Reference: 14
Valve, check
Diagram Reference: 15
Hose (l390)
Diagram Reference: 16
Hose (l770)
Diagram Reference: 17
Clamp
Diagram Reference: 18
Clamp
Diagram Reference: 19
Clamp(6h0)
Diagram Reference: 20
Clamp
Diagram Reference: 21
Clamp
Diagram Reference: 22
Clamp
Diagram Reference: 23
Bolt, with washer
Diagram Reference: 24
Gasket
Diagram Reference: 25
Nut(63v)
Diagram Reference: 26
Rod, accel. lever
Diagram Reference: 27
Rod, choke 1
Diagram Reference: 28
Joint, choke lever
Diagram Reference: 29
Silencer assembly, intake
Diagram Reference: 30
Hose (l200)
Diagram Reference: 31
Gasket
Diagram Reference: 32
Screw, with washer(6k7)
Diagram Reference: 33
