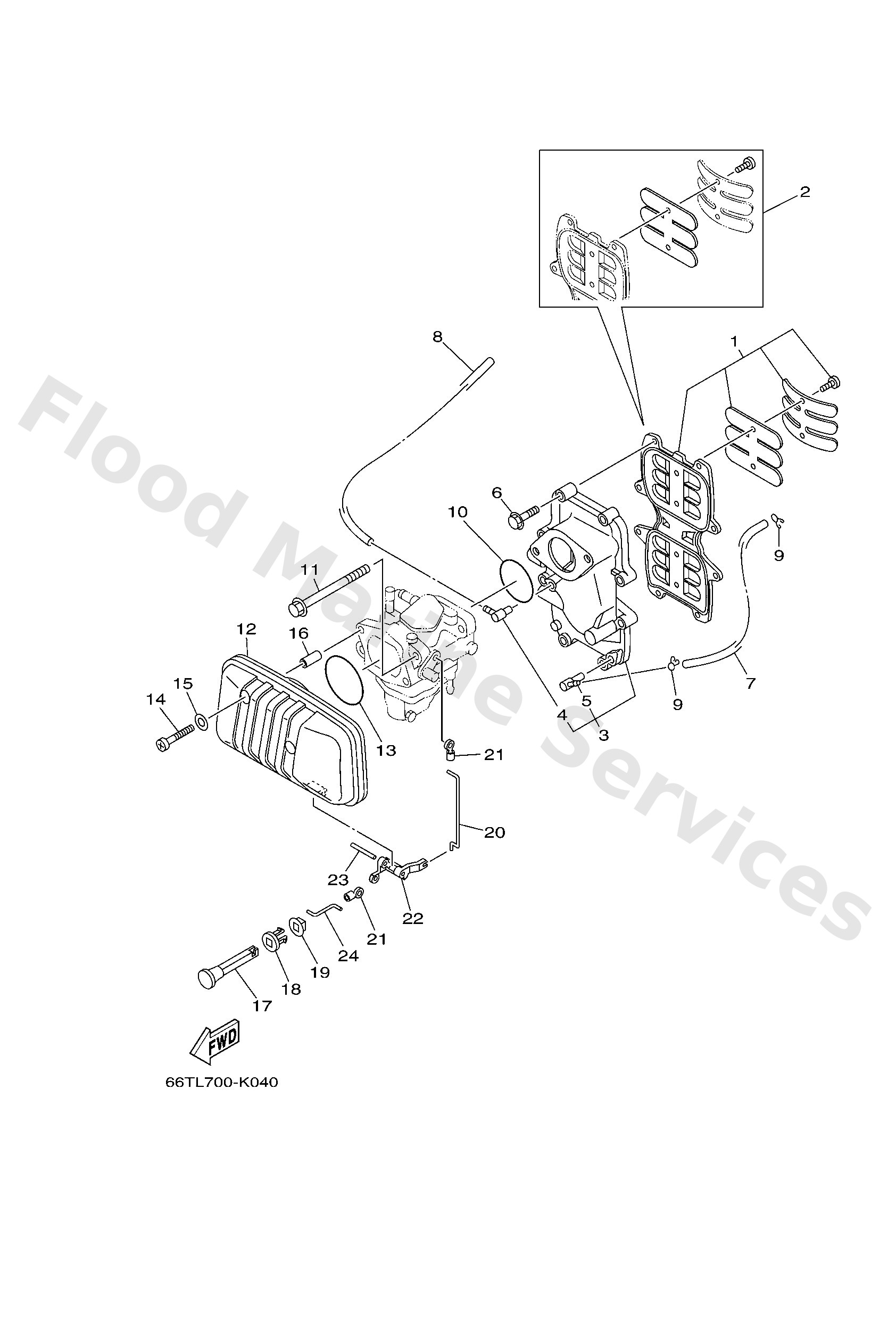

Diagram: INTAKE

Diagram

Parts List

Reed valve assembly
Diagram Reference: 1
Reed set
Diagram Reference: 2
Manifold 1
Diagram Reference: 3
Nozzle
Diagram Reference: 4
Nipple, hose
Diagram Reference: 5
Bolt(3rv)
Diagram Reference: 6
Hose (l390)
Diagram Reference: 7
Hose (l390)
Diagram Reference: 8
Clip (655)
Diagram Reference: 9
O-ring (688)
Diagram Reference: 10
Bolt (689)
Diagram Reference: 11
Silencer assembly, intake
Diagram Reference: 12
O-ring (6g1)
Diagram Reference: 13
Screw pan head
Diagram Reference: 14
Washer, plain (646)
Diagram Reference: 15
Collar
Diagram Reference: 16
Knob, choke
Diagram Reference: 17
Grommet
Diagram Reference: 18
Grommet 2
Diagram Reference: 19
Rod, choke 1
Diagram Reference: 20
Joint, choke lever
Diagram Reference: 21
Lever, choke 1
Diagram Reference: 22
Pin, spring (6f5)
Diagram Reference: 23
Rod, choke 2
Diagram Reference: 24
