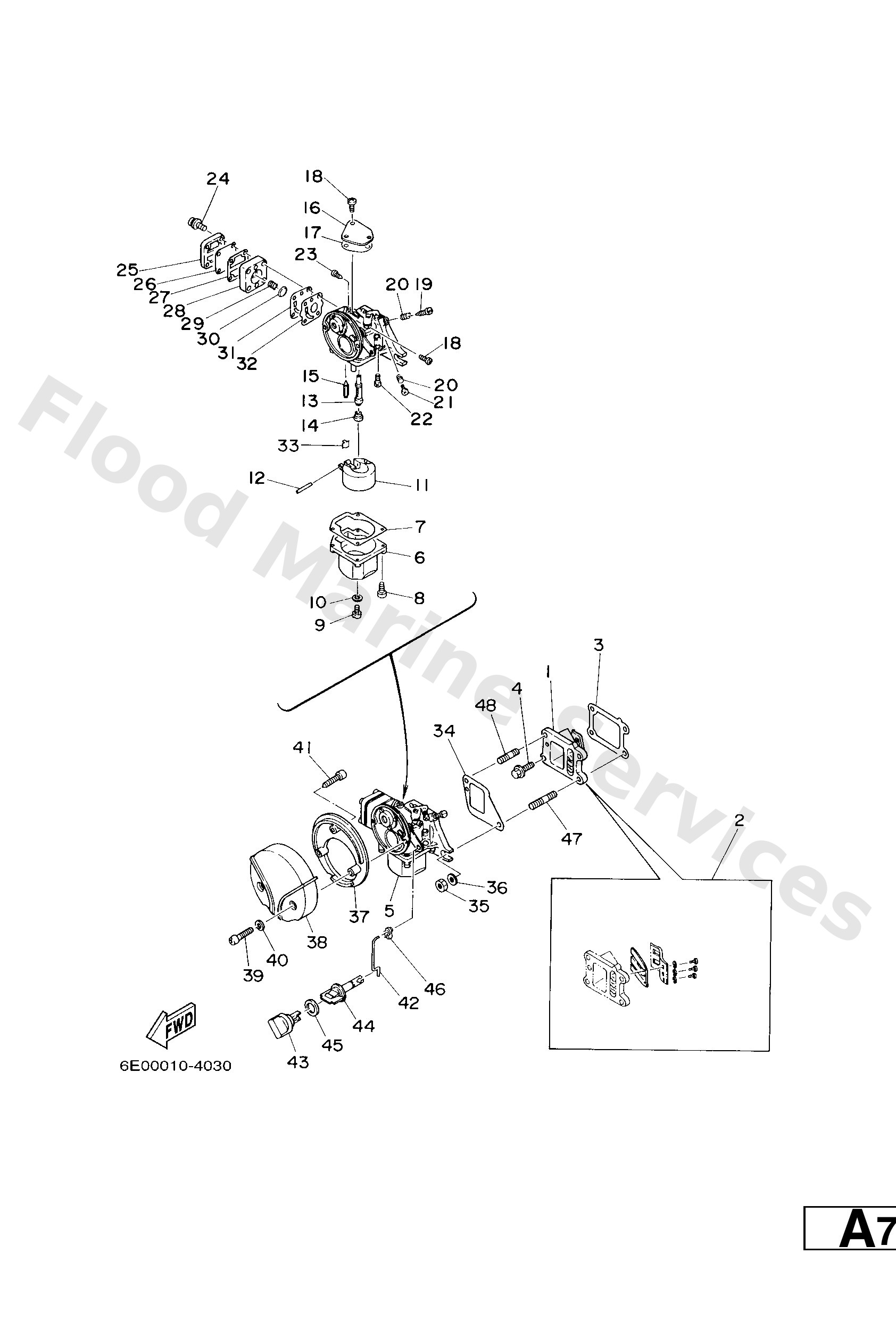

Diagram: INTAKE

Diagram

Parts List

Reed valve assembly
Diagram Reference: 1
Reed set
Diagram Reference: 2
Gasket, valve seat
Diagram Reference: 3
Bolt, flange deep recess
Diagram Reference: 4
Carburetor assembly 1
Diagram Reference: 5
Body, float chamber
Diagram Reference: 6
Gasket, float chamber
Diagram Reference: 7
Screw, with washer(61b)
Diagram Reference: 8
Screw,panhead (eg9)
Diagram Reference: 9
Gasket
Diagram Reference: 10
Float
Diagram Reference: 11
Pin, float
Diagram Reference: 12
Nozzle, main
Diagram Reference: 13
Jet, main (#80)
Diagram Reference: 14
Valve, needle
Diagram Reference: 15
Cover, plate
Diagram Reference: 16
Gasket
Diagram Reference: 17
Screw, pan head (7h3)
Diagram Reference: 18
Screw, air adjusting
Diagram Reference: 19
Spring, pilot adjusting
Diagram Reference: 20
Screw, throttle
Diagram Reference: 21
Jet, pilot (#52)
Diagram Reference: 22
Screw, guide
Diagram Reference: 23
Screw, pan head (7h3)
Diagram Reference: 24
Cover, pump
Diagram Reference: 25
Diaphragm
Diagram Reference: 26
Gasket, cover pump
Diagram Reference: 27
Body, pump
Diagram Reference: 28
Spring
Diagram Reference: 29
Plate
Diagram Reference: 30
Diaphragm
Diagram Reference: 31
Gasket, body pump
Diagram Reference: 32
Clip
Diagram Reference: 33
Gasket
Diagram Reference: 34
Nut
Diagram Reference: 35
Washer, plain (646)
Diagram Reference: 36
Cover 1
Diagram Reference: 37
Cover 2
Diagram Reference: 38
Screw, panhead (a93)
Diagram Reference: 39
Washer, plain (646)
Diagram Reference: 40
Ybs81-420 screw,0.head tapping
Diagram Reference: 41
Rod, choke link
Diagram Reference: 42
Knob, choke
Diagram Reference: 43
Knob, choke 2
Diagram Reference: 44
Washer, plate (6e0)
Diagram Reference: 45
Joint, choke lever
Diagram Reference: 46
Bolt, stud(6e0)
Diagram Reference: 47
Bolt, stud (689)
Diagram Reference: 48
