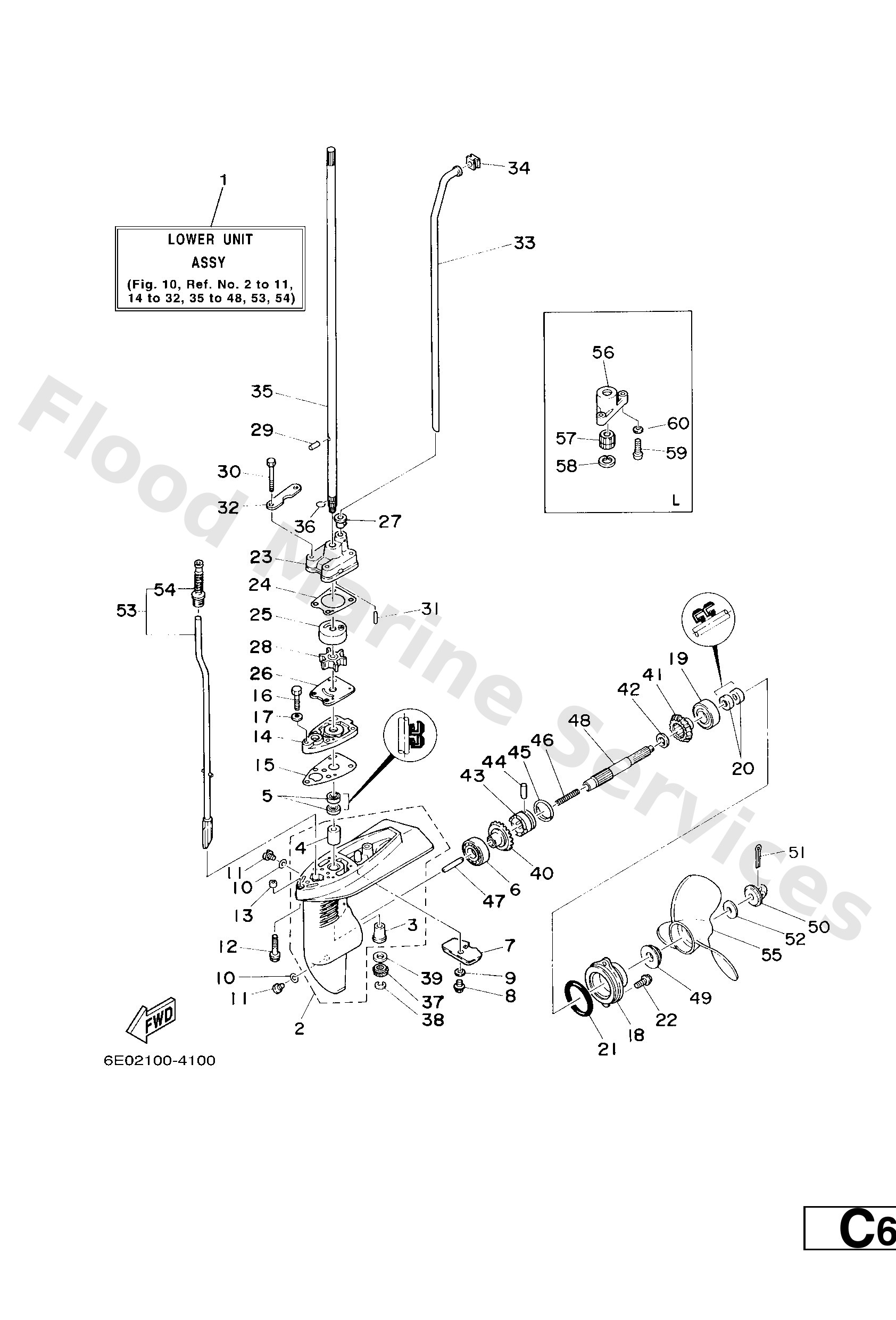

Diagram: LOWER CASING & DRIVE

Diagram

Parts List

Lower unit assembly
Diagram Reference: 1
Lower unit assembly
Diagram Reference: 1
Casing, lower
Diagram Reference: 2
Bushing
Diagram Reference: 3
Bushing
Diagram Reference: 4
Oil seal
Diagram Reference: 5
Bearing (7k2)
Diagram Reference: 6
Anode
Diagram Reference: 7
Bolt, flange deep recess
Diagram Reference: 8
Washer, tooth
Diagram Reference: 9
Gasket
Diagram Reference: 10
Plug, straight screw
Diagram Reference: 11
Bolt, with washer
Diagram Reference: 12
Collar(6e0)
Diagram Reference: 13
Plate
Diagram Reference: 14
Packing,lower casing
Diagram Reference: 15
Bolt
Diagram Reference: 16
Washer, plain (646)
Diagram Reference: 17
Cap, lower casing
Diagram Reference: 18
Oil seal
Diagram Reference: 20
O-ring
Diagram Reference: 21
Bolt, flange deep recess
Diagram Reference: 22
Housing, water pump
Diagram Reference: 23
Gasket,water pump 1
Diagram Reference: 24
Insert, cartridge
Diagram Reference: 25
Outer plate, cartridge
Diagram Reference: 26
Damper, water seal 2
Diagram Reference: 27
Impeller
Diagram Reference: 28
Pin, dowel
Diagram Reference: 29
Bolt, hexagon
Diagram Reference: 30
Pin. dowel. (647)
Diagram Reference: 31
Plate
Diagram Reference: 32
Tube, water
Diagram Reference: 33
Tube, water
Diagram Reference: 33
Damper, water seal 1
Diagram Reference: 34
Shaft, drive
Diagram Reference: 35
Shaft, drive
Diagram Reference: 35
Clip (6e0)
Diagram Reference: 36
Pinion (13t)
Diagram Reference: 37
Circlip(53l)
Diagram Reference: 38
Washer, plate (6e0)
Diagram Reference: 39
Gear 1 assembly (27t)
Diagram Reference: 40
Gear 2 assembly (27t)
Diagram Reference: 41
Washer, plate (6e0)
Diagram Reference: 42
Clutch, dog
Diagram Reference: 43
Pin,straight
Diagram Reference: 44
Ring, cross pin
Diagram Reference: 45
Spring, compression 6164563600
Diagram Reference: 46
Plunger, shift
Diagram Reference: 47
Shaft, propeller
Diagram Reference: 48
Spacer 1
Diagram Reference: 49
Nut, propeller
Diagram Reference: 50
Pin, cotter(6l5)
Diagram Reference: 51
Washer, plate (6e5)
Diagram Reference: 52
Shift cam assembly
Diagram Reference: 53
Shift cam ass'y
Diagram Reference: 53
Boot, shift rod
Diagram Reference: 54
Propeller (3x7-1/2 x8 -ba)
Diagram Reference: 55
Propeller (3x7-1/2"x7"-ba)
Diagram Reference: 55
Propeller (3x7-1/4 x6-1/2 -ba)
Diagram Reference: 55
Housing, bearing
Diagram Reference: 56
Bushing, drive shaft 3
Diagram Reference: 57
Cir clip (6e0)
Diagram Reference: 58
Screw, panhead (a93)
Diagram Reference: 59
Washer, plain (646)
Diagram Reference: 60
