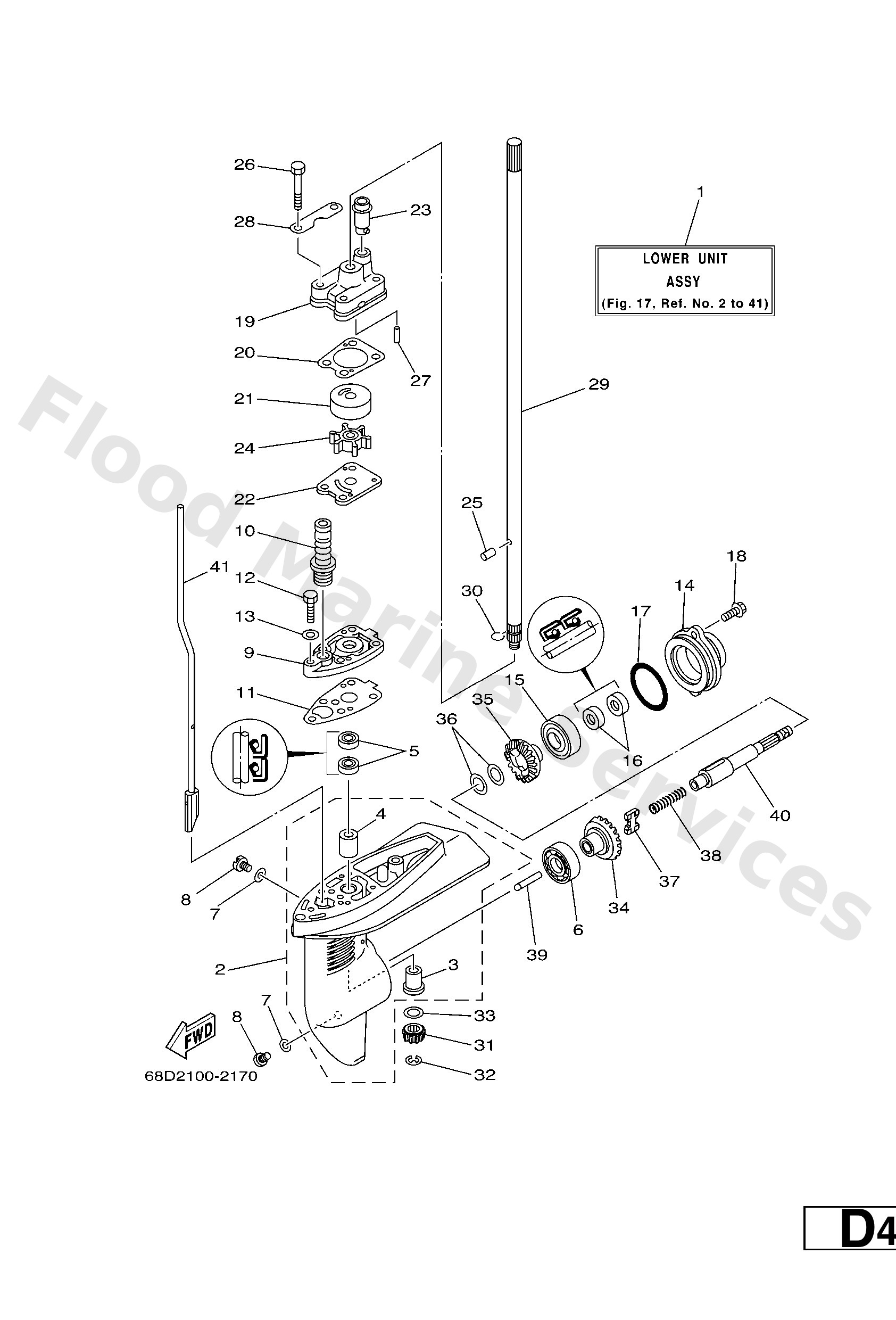

Diagram: LOWER CASING & DRIVE 1

Diagram

Parts List

68DG5300114D (L(22.1"))
Lower Unit assembly
Diagram Reference: 1
68DG5300014D (S(17.1"))
Lower Unit assembly
Diagram Reference: 1
Casing, lower
Diagram Reference: 2
Bushing
Diagram Reference: 3
Bushing
Diagram Reference: 4
Oil seal
Diagram Reference: 5
Bearing (7k2)
Diagram Reference: 6
Gasket
Diagram Reference: 7
Plug, straight screw
Diagram Reference: 8
Plate
Diagram Reference: 9
Boot, shift rod
Diagram Reference: 10
Packing, lower cas
Diagram Reference: 11
Bolt
Diagram Reference: 12
Washer, plain (646)
Diagram Reference: 13
Cap, lower casing
Diagram Reference: 14
Oil seal
Diagram Reference: 16
O-ring
Diagram Reference: 17
Bolt, flange deep recess
Diagram Reference: 18
Housing water pump
Diagram Reference: 19
Gasket, water pump
Diagram Reference: 20
Insert, cartridge
Diagram Reference: 21
Outer plate, cartridge
Diagram Reference: 22
Damper, water seal 2
Diagram Reference: 23
Impeller
Diagram Reference: 24
Pin, dowel
Diagram Reference: 25
Bolt, hexagon
Diagram Reference: 26
Pin. dowel. (647)
Diagram Reference: 27
Plate
Diagram Reference: 28
68DG551100 (S(17.1"))
Shaft, drive
Diagram Reference: 29
68DG551110 (L(22.1"))
Shaft, drive
Diagram Reference: 29
Clip (6e0)
Diagram Reference: 30
Pinion (13t)
Diagram Reference: 31
Circlip(53l)
Diagram Reference: 32
Washer, plate (6e0)
Diagram Reference: 33
Gear
Diagram Reference: 34
Gear
Diagram Reference: 35
Washer, thrust 2
Diagram Reference: 36
Clutch, dog
Diagram Reference: 37
Spring, compression 6164563600
Diagram Reference: 38
Plunger, shift
Diagram Reference: 39
Shaft, propeller
Diagram Reference: 40
68DG415000 (S(17.1"))
Shift cam assembly
Diagram Reference: 41
68DG415010 (L(22.1"))
Shift cam assembly
Diagram Reference: 41
