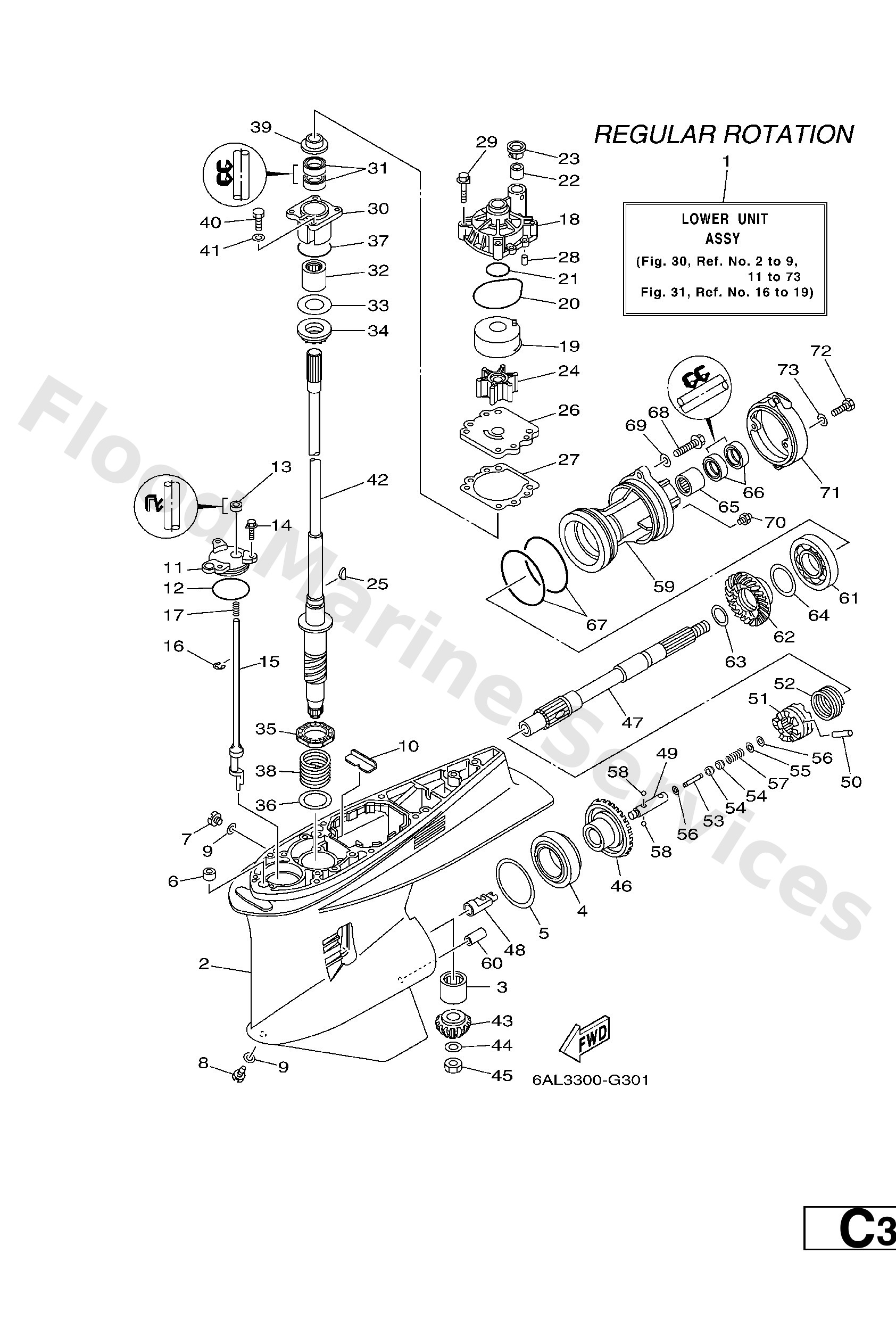

Diagram: LOWER CASING & DRIVE 1

Diagram

Parts List

6P245300308D (U (30.3"),RH)
Lower unit assembly
Diagram Reference: 1
6P245300208D (X (25.3"),RH)
Lower unit assembly
Diagram Reference: 1
Casing, lower
Diagram Reference: 2
Bearing
Diagram Reference: 3
Bearing
Diagram Reference: 4
61A4556700 (UR)
Shim (t:0.10mm)
Diagram Reference: 5
61A4556710 (UR)
Shim (t:0.12mm)
Diagram Reference: 5
61A4556720 (UR)
Shim (t:0.15mm)
Diagram Reference: 5
61A4556730 (UR)
Shim (t:0.18mm)
Diagram Reference: 5
61A4556740 (UR)
Shim (t:0.30mm)
Diagram Reference: 5
61A4556750 (UR)
Shim (t:0.40mm)
Diagram Reference: 5
61A4556760 (UR)
Shim (t:0.50mm)
Diagram Reference: 5
Damper, Water Seal 2
Diagram Reference: 6
Plug, Straight Screw
Diagram Reference: 7
Plug, Drain
Diagram Reference: 8
Gasket
Diagram Reference: 9
31
Diagram Reference: 10
31
Diagram Reference: 11
O–Ring
Diagram Reference: 12
28
Diagram Reference: 13
Bolt, With Washer
Diagram Reference: 14
Shift Cam Assy
Diagram Reference: 15
Circlip
Diagram Reference: 16
Spring, Compression
Diagram Reference: 17
Housing, Water Pump
Diagram Reference: 18
Insert, Cartridge
Diagram Reference: 19
O-Ring
Diagram Reference: 20
O-Ring
Diagram Reference: 21
Damper, Water Seal 1
Diagram Reference: 22
Cover, Water Pump Housing
Diagram Reference: 23
Impeller
Diagram Reference: 24
29
Diagram Reference: 25
Outer Plate, Cartridge
Diagram Reference: 26
Gasket, Water Pump
Diagram Reference: 27
Pin, Dowel
Diagram Reference: 28
Bolt, With Washer
Diagram Reference: 29
31
Diagram Reference: 30
Oil Seal
Diagram Reference: 31
Bearing
Diagram Reference: 32
61A4558700 (UR)
Shim (t:0.10mm)
Diagram Reference: 33
61A4558710 (UR)
Shim (t:0.12mm)
Diagram Reference: 33
61A4558720 (UR)
Shim (t:0.15mm)
Diagram Reference: 33
61A4558730 (UR)
Shim (t:0.18mm)
Diagram Reference: 33
61A4558740 (UR)
Shim (t:0.30mm)
Diagram Reference: 33
61A4558750 (UR)
Shim (t:0.40mm)
Diagram Reference: 33
61A4558760 (UR)
Shim (t:0.50mm)
Diagram Reference: 33
Bearing
Diagram Reference: 34
Bearing
Diagram Reference: 35
Washer, plate
Diagram Reference: 36
O-Ring
Diagram Reference: 37
Spring, compression
Diagram Reference: 38
Cover, Oil Seal
Diagram Reference: 39
Bolt
Diagram Reference: 40
17
Diagram Reference: 41
6P24550100 (X (25.3"))
Drive shaft comp.
Diagram Reference: 42
6P24550110 (U (30.3"))
Drive shaft comp.
Diagram Reference: 42
Pinion
Diagram Reference: 43
Washer, Plate
Diagram Reference: 44
Nut
Diagram Reference: 45
Gear set
Diagram Reference: 46
Shaft, Propeller
Diagram Reference: 47
Shifter
Diagram Reference: 48
Slide, Shift
Diagram Reference: 49
Pin, Cross
Diagram Reference: 50
Clutch, Dog
Diagram Reference: 51
Ring, Cross Pin
Diagram Reference: 52
Shaft, Free 1
Diagram Reference: 53
Plunger, Shift
Diagram Reference: 54
Washer, Plate
Diagram Reference: 55
Nut, Spring
Diagram Reference: 56
Spring, Compression
Diagram Reference: 57
Ball
Diagram Reference: 58
Housing, bearing
Diagram Reference: 59
Pin, Dowel
Diagram Reference: 60
Bearing
Diagram Reference: 61
Gear
Diagram Reference: 62
6P24557800 (UR)
Shim (t:1.80mm)
Diagram Reference: 63
6P24557810 (UR)
Shim (t:1.90mm)
Diagram Reference: 63
6P24557820 (UR)
Shim (t:2.00mm)
Diagram Reference: 63
6P24557830 (UR)
Shim (t:2.10mm)
Diagram Reference: 63
6P24557840 (UR)
Shim (t:2.20mm)
Diagram Reference: 63
61A4557740 (UR)
Shim (t:0.30mm)
Diagram Reference: 64
61A4557760 (UR)
Shim (t:0.50mm)
Diagram Reference: 64
61A4557750 (UR)
Shim (t:0.40mm)
Diagram Reference: 64
61A4557730 (UR)
Shim (t:0.18mm)
Diagram Reference: 64
61A4557720 (UR)
Shim (t:0.15mm)
Diagram Reference: 64
61A4557710 (UR)
Shim (t:0.12mm)
Diagram Reference: 64
61A4557700 (UR)
Shim (t:0.10mm)
Diagram Reference: 64
Bearing
Diagram Reference: 65
Oil seal
Diagram Reference: 66
O–Ring
Diagram Reference: 67
Bolt, flange
Diagram Reference: 68
Washer, Plate
Diagram Reference: 69
Nipple, Grease
Diagram Reference: 70
Cap, lower casing
Diagram Reference: 71
Bolt
Diagram Reference: 72
