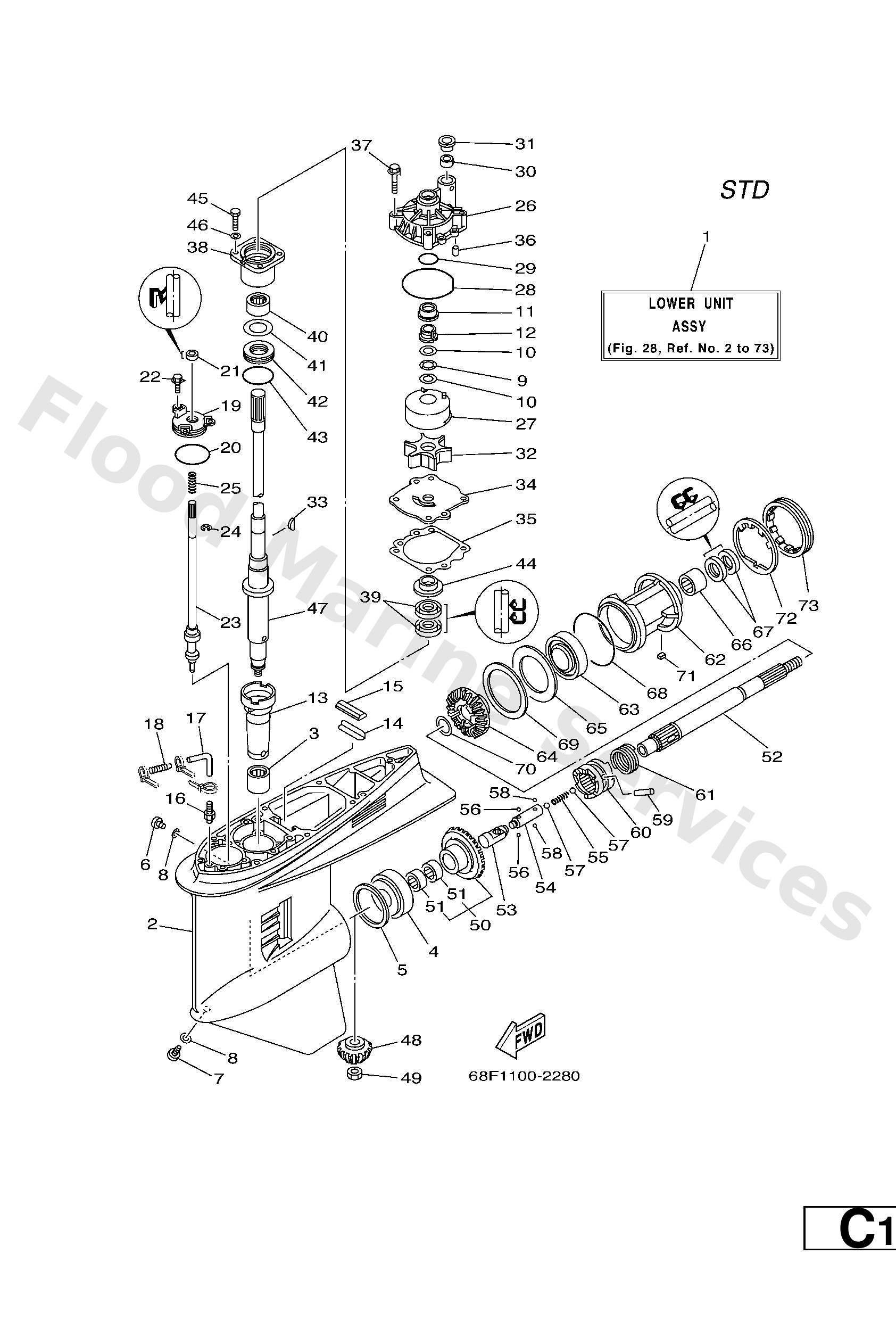

Parts List


        Lower unit assembly
        Diagram Reference: 1




        Lower unit assembly
        Diagram Reference: 1




        Casing, lower
        Diagram Reference: 2




        Bearing, needle (6g5)
        Diagram Reference: 3




        Bearing, taper roller (6g5)
        Diagram Reference: 4




        Shim  (t:0.10mm)
        Diagram Reference: 5




        Shim  (t:0.12mm)
        Diagram Reference: 5




        Shim  (t:0.15mm)
        Diagram Reference: 5




        Shim  (t:0.18mm)
        Diagram Reference: 5




        Shim  (t:0.30mm)
        Diagram Reference: 5




        Shim  (t:0.40mm)
        Diagram Reference: 5




        Shim  (t:0.50mm)
        Diagram Reference: 5




        Plug, Straight Screw
        Diagram Reference: 6




        Plug, Drain
        Diagram Reference: 7




        Gasket
        Diagram Reference: 8




        Washer, wave(61a)
        Diagram Reference: 9




        Washer, plate(61a)
        Diagram Reference: 10




        Collar, drive shaft
        Diagram Reference: 11




        Spacer, 1
        Diagram Reference: 12




        Sleeve, drive shaft
        Diagram Reference: 13




        Guide, seal damper
        Diagram Reference: 14




        Guide, seal damper
        Diagram Reference: 14




        Damper, seal 2
        Diagram Reference: 15




        Nipple, hose
        Diagram Reference: 16




        Hose (l250)
        Diagram Reference: 17




        Hose (l250)
        Diagram Reference: 17




        End, nipple
        Diagram Reference: 18




        Plate
        Diagram Reference: 19




        O-ring(47x)
        Diagram Reference: 20




        Oil Seal
        Diagram Reference: 21




        Bolt, with washer
        Diagram Reference: 22




        Shift cam assembly
        Diagram Reference: 23




        Circlip
        Diagram Reference: 24




        Spring, compression (663)
        Diagram Reference: 25




        Housing, water pump
        Diagram Reference: 26




        Insert, cartridge
        Diagram Reference: 27




        O-ring (6e5)
        Diagram Reference: 28





        Damper, water seal 1
        Diagram Reference: 30




        Cover, water pump housing
        Diagram Reference: 31




        Impeller
        Diagram Reference: 32




        Key, woodruff (6e5)
        Diagram Reference: 33




        Outer plate, cartridge
        Diagram Reference: 34




        Gasket,water pump
        Diagram Reference: 35




        Pin, Dowel
        Diagram Reference: 36





        Housing, bearing
        Diagram Reference: 38




        Oil Seal
        Diagram Reference: 39




        Bearing, cylindrical(6k0)
        Diagram Reference: 40




        Shim (t:0.10mm)
        Diagram Reference: 41




        Shim (t:0.30mm)
        Diagram Reference: 41




        Shim (t:0.18mm)
        Diagram Reference: 41




        Shim (t:0.12mm)
        Diagram Reference: 41




        Shim (t:0.15mm)
        Diagram Reference: 41




        Shim (t:0.40mm)
        Diagram Reference: 41




        Shim (t:0.50mm)
        Diagram Reference: 41




        Bearing, thrust(64d)
        Diagram Reference: 42




        O-ring (70e)
        Diagram Reference: 43




        Cover, oil seal
        Diagram Reference: 44




        Bolt (62g)
        Diagram Reference: 45




        Washer
        Diagram Reference: 46




        Drive shaft comp.
        Diagram Reference: 47




        Drive shaft comp.
        Diagram Reference: 47




        Pinion
        Diagram Reference: 48




        Nut, hexagon (688)
        Diagram Reference: 49




        Gear
        Diagram Reference: 50




        Bearing, needle (6g5)
        Diagram Reference: 51




        Shaft, propeller
        Diagram Reference: 52




        Shifter
        Diagram Reference: 53




        Slide, shift
        Diagram Reference: 54




        Spring (6g5)
        Diagram Reference: 55




        Ball (12r)
        Diagram Reference: 56




        Ball (498)
        Diagram Reference: 57




        Ball
        Diagram Reference: 58




        Pin, Straight
        Diagram Reference: 59




        Clutch, dog
        Diagram Reference: 60





        Housing, bearing
        Diagram Reference: 62





        Gear
        Diagram Reference: 64




        Washer, thrust 2
        Diagram Reference: 65





        Oil Seal
        Diagram Reference: 67




        O-ring (6g5)
        Diagram Reference: 68




        Shim (t:0.10mm)
        Diagram Reference: 69




        Shim (t:0.12mm)
        Diagram Reference: 69




        Shim (t:0.15mm)
        Diagram Reference: 69




        Shim (t:0.18mm)
        Diagram Reference: 69




        Shim (t:0.30mm)
        Diagram Reference: 69




        Shim (t:0.40mm)
        Diagram Reference: 69




        Shim (t:0.50mm)
        Diagram Reference: 69




        Washer (6g5)
        Diagram Reference: 70




        Key, straight(6g5)
        Diagram Reference: 71




        Washer, claw
        Diagram Reference: 72




        Nut
        Diagram Reference: 73
