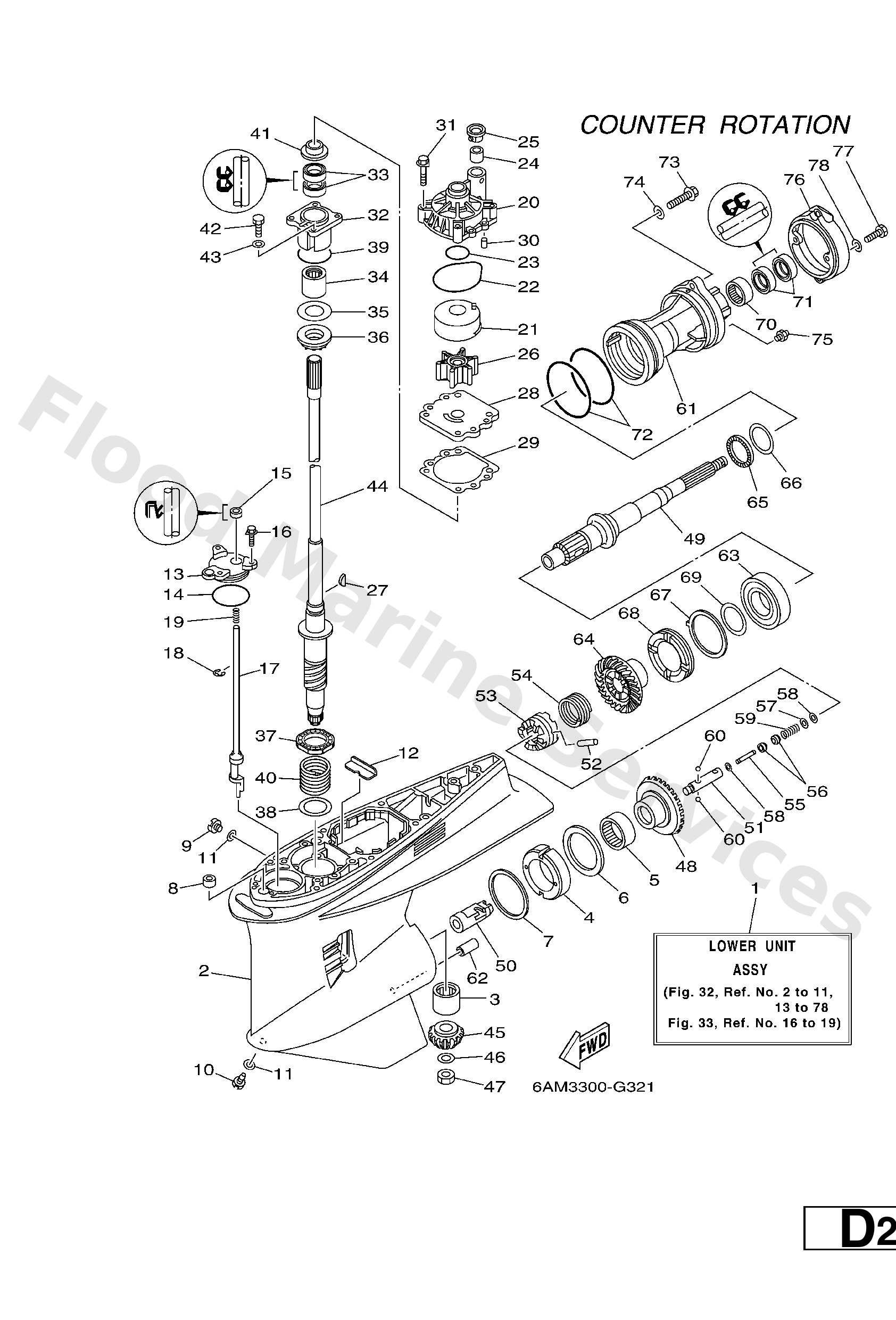

Diagram: LOWER CASING & DRIVE 3

Diagram

Parts List

6P345300208D (X (25.3"),LH)
Lower unit assembly
Diagram Reference: 1
6P345300308D (U (30.3"),LH)
Lower unit assembly
Diagram Reference: 1
Casing, lower
Diagram Reference: 2
Bearing
Diagram Reference: 3
33
Diagram Reference: 4
Bearing
Diagram Reference: 5
Bearing
Diagram Reference: 6
61A4556700 (UR)
Shim (t:0.10mm)
Diagram Reference: 7
61A4556710 (UR)
Shim (t:0.12mm)
Diagram Reference: 7
61A4556720 (UR)
Shim (t:0.15mm)
Diagram Reference: 7
61A4556730 (UR)
Shim (t:0.18mm)
Diagram Reference: 7
61A4556740 (UR)
Shim (t:0.30mm)
Diagram Reference: 7
61A4556750 (UR)
Shim (t:0.40mm)
Diagram Reference: 7
61A4556760 (UR)
Shim (t:0.50mm)
Diagram Reference: 7
Damper, Water Seal 2
Diagram Reference: 8
Plug, Straight Screw
Diagram Reference: 9
Plug, Drain
Diagram Reference: 10
Gasket
Diagram Reference: 11
31
Diagram Reference: 12
31
Diagram Reference: 13
O–Ring
Diagram Reference: 14
28
Diagram Reference: 15
Bolt, With Washer
Diagram Reference: 16
Shift Cam Assy
Diagram Reference: 17
Circlip
Diagram Reference: 18
Spring, Compression
Diagram Reference: 19
Housing, Water Pump
Diagram Reference: 20
Insert, Cartridge
Diagram Reference: 21
O-Ring
Diagram Reference: 22
O-Ring
Diagram Reference: 23
Damper, Water Seal 1
Diagram Reference: 24
Cover, Water Pump Housing
Diagram Reference: 25
Impeller
Diagram Reference: 26
29
Diagram Reference: 27
Outer Plate, Cartridge
Diagram Reference: 28
Gasket, Water Pump
Diagram Reference: 29
Pin, Dowel
Diagram Reference: 30
Bolt, With Washer
Diagram Reference: 31
31
Diagram Reference: 32
Oil Seal
Diagram Reference: 33
Bearing
Diagram Reference: 34
61A4558700 (UR)
Shim (t:0.10mm)
Diagram Reference: 35
61A4558710 (UR)
Shim (t:0.12mm)
Diagram Reference: 35
61A4558720 (UR)
Shim (t:0.15mm)
Diagram Reference: 35
61A4558730 (UR)
Shim (t:0.18mm)
Diagram Reference: 35
61A4558740 (UR)
Shim (t:0.30mm)
Diagram Reference: 35
61A4558750 (UR)
Shim (t:0.40mm)
Diagram Reference: 35
61A4558760 (UR)
Shim (t:0.50mm)
Diagram Reference: 35
Bearing
Diagram Reference: 36
Bearing
Diagram Reference: 37
Washer, plate
Diagram Reference: 38
O-Ring
Diagram Reference: 39
Spring, compression
Diagram Reference: 40
Cover, Oil Seal
Diagram Reference: 41
Bolt
Diagram Reference: 42
17
Diagram Reference: 43
6P24550100 (X (25.3"))
Drive shaft comp.
Diagram Reference: 44
6P24550110 (U (30.3"))
Drive shaft comp.
Diagram Reference: 44
Pinion
Diagram Reference: 45
Washer, Plate
Diagram Reference: 46
Nut
Diagram Reference: 47
Gear
Diagram Reference: 48
Shaft, Propeller
Diagram Reference: 49
Shifter
Diagram Reference: 50
Slide, Shift
Diagram Reference: 51
Pin, Cross
Diagram Reference: 52
Clutch, Dog
Diagram Reference: 53
Ring, Cross Pin
Diagram Reference: 54
Shaft, Free 1
Diagram Reference: 55
Plunger, Shift
Diagram Reference: 56
Washer, Plate
Diagram Reference: 57
Nut, Spring
Diagram Reference: 58
Spring, Compression
Diagram Reference: 59
Ball
Diagram Reference: 60
Housing, bearing
Diagram Reference: 61
Pin, Dowel
Diagram Reference: 62
Bearing
Diagram Reference: 63
Gear
Diagram Reference: 64
Bearing
Diagram Reference: 65
6K14557801 (UR)
Shim (T)0.10Mm)
Diagram Reference: 66
6K14557810 (UR)
Shim (T)0.12Mm)
Diagram Reference: 66
6K14557820 (UR)
Shim (T)0.15Mm)
Diagram Reference: 66
6K14557830 (UR)
Shim (T)0.18Mm)
Diagram Reference: 66
6K14557840 (UR)
Shim (T)0.30Mm)
Diagram Reference: 66
6K14557850 (UR)
Shim (T)0.40Mm)
Diagram Reference: 66
6K14557860 (UR)
Shim (T)0.50Mm)
Diagram Reference: 66
33
Diagram Reference: 67
33
Diagram Reference: 68
69K4557700 (UR)
Shim (T)0.10Mm)
Diagram Reference: 69
69K4557710 (UR)
Shim (T)0.12Mm)
Diagram Reference: 69
69K4557720 (UR)
Shim (T)0.15Mm)
Diagram Reference: 69
69K4557730 (UR)
Shim (T)0.18Mm)
Diagram Reference: 69
69K4557740 (UR)
Shim (T)0.30Mm)
Diagram Reference: 69
69K4557750 (UR)
Shim (T)0.40Mm)
Diagram Reference: 69
69K4557760 (UR)
Shim (T)0.50Mm)
Diagram Reference: 69
Bearing
Diagram Reference: 70
Oil seal
Diagram Reference: 71
O–Ring
Diagram Reference: 72
Bolt, flange
Diagram Reference: 73
Washer, Plate
Diagram Reference: 74
Nipple, Grease
Diagram Reference: 75
Cap, lower casing
Diagram Reference: 76
Bolt
Diagram Reference: 77
