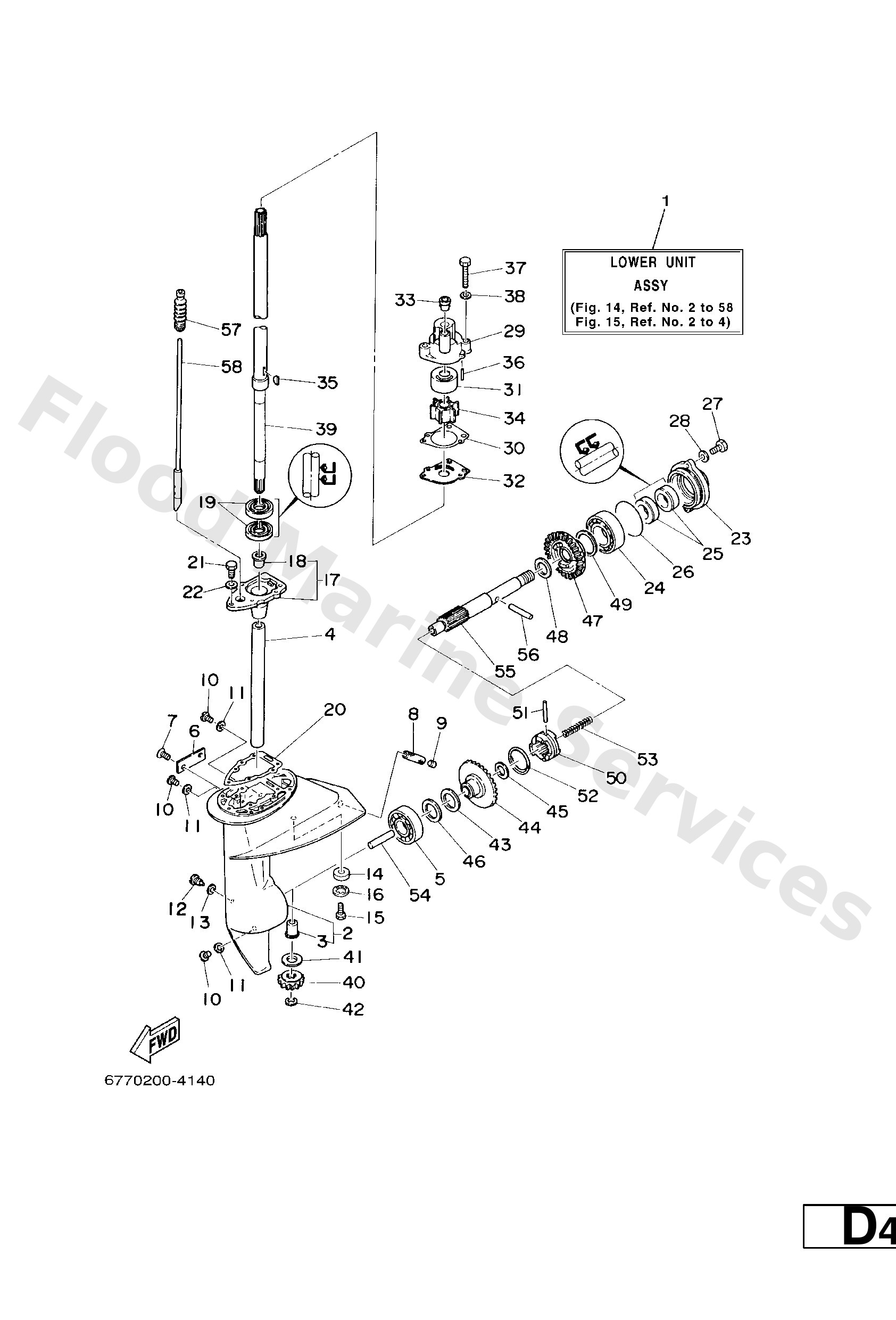

Diagram: LOWER CASING. DRIVE 1

Diagram

Parts List

Lower Unit assembly
Diagram Reference: 1
Lower Unit assembly
Diagram Reference: 1
Lower Unit assembly
Diagram Reference: 1
Lower Casing assembly
Diagram Reference: 2
Bushing, drive shaft (1)
Diagram Reference: 3
Collar 6474552600
Diagram Reference: 4
Bearing (7k2)
Diagram Reference: 5
Cover, water inlet 1
Diagram Reference: 6
Screw, countersunk
Diagram Reference: 7
Cover, water inlet 2
Diagram Reference: 8
Plug, Straight
Diagram Reference: 9
Plug, straight screw
Diagram Reference: 10
Gasket
Diagram Reference: 11
Screw, detent 6264416500
Diagram Reference: 12
Gasket (6f5)
Diagram Reference: 13
Anode
Diagram Reference: 14
Bolt, flange deep recess
Diagram Reference: 15
Washer, tooth
Diagram Reference: 16
Housing, bearing 1
Diagram Reference: 17
Oil seal (18x28x6-647)
Diagram Reference: 19
Packing, lower casing
Diagram Reference: 20
Bolt(7u8)
Diagram Reference: 21
Washer, plain (646)
Diagram Reference: 22
Cap, lower casing
Diagram Reference: 23
Bearing(1ff)
Diagram Reference: 24
Oil seal (655)
Diagram Reference: 25
O-ring(47x)
Diagram Reference: 26
Housing, water pump
Diagram Reference: 29
Gasket, water pump
Diagram Reference: 30
650−44322−01 (FOR STD)
Insert, cartridge
Diagram Reference: 31
655−44322−41 (FOR CHROMATE)
Insert, cartridge
Diagram Reference: 31
655−44323−01 (FOR STD)
Outer plate, cartridge
Diagram Reference: 32
655−44323−41 (FOR CHROMATE)
Outer plate, cartridge
Diagram Reference: 32
Damper, water seal 2
Diagram Reference: 33
Impeller
Diagram Reference: 34
Key, woodruff(662)
Diagram Reference: 35
Pin. dowel. (647)
Diagram Reference: 36
Bolt (682)
Diagram Reference: 37
Drive shaft comp.
Diagram Reference: 39
Drive shaft comp.
Diagram Reference: 39
Drive Shaft Comp.
Diagram Reference: 39
Pinion
Diagram Reference: 40
Shim (t:0.80mm)
Diagram Reference: 41
Shim (t:1.0mm)
Diagram Reference: 41
Shim (t:1.2mm)
Diagram Reference: 41
Shim (t:1.4mm)
Diagram Reference: 41
Circlip(6l2)
Diagram Reference: 42
14 −
Diagram Reference: 43
14 −
Diagram Reference: 43
Gear 1 assembly
Diagram Reference: 44
Washer 6474556600
Diagram Reference: 45
Shim, gear adjust
Diagram Reference: 46
Gear 2 assembly
Diagram Reference: 47
Washer 6474557600
Diagram Reference: 48
Shim (t:0.10mm)
Diagram Reference: 49
Shim (t:0.30mm)
Diagram Reference: 49
Shim (t:0.50mm)
Diagram Reference: 49
Dog, clutch
Diagram Reference: 50
Pin dowelb
Diagram Reference: 51
Circlip (677)
Diagram Reference: 52
Spring, compression(6l4)
Diagram Reference: 53
Plunger, shift
Diagram Reference: 54
Shaft, propeller
Diagram Reference: 55
Pin, share 6164561500
Diagram Reference: 56
Boot, shift rod
Diagram Reference: 57
Shift cam assembly
Diagram Reference: 58
Shift cam assembly
Diagram Reference: 58
Shift Cam assembly
Diagram Reference: 58
