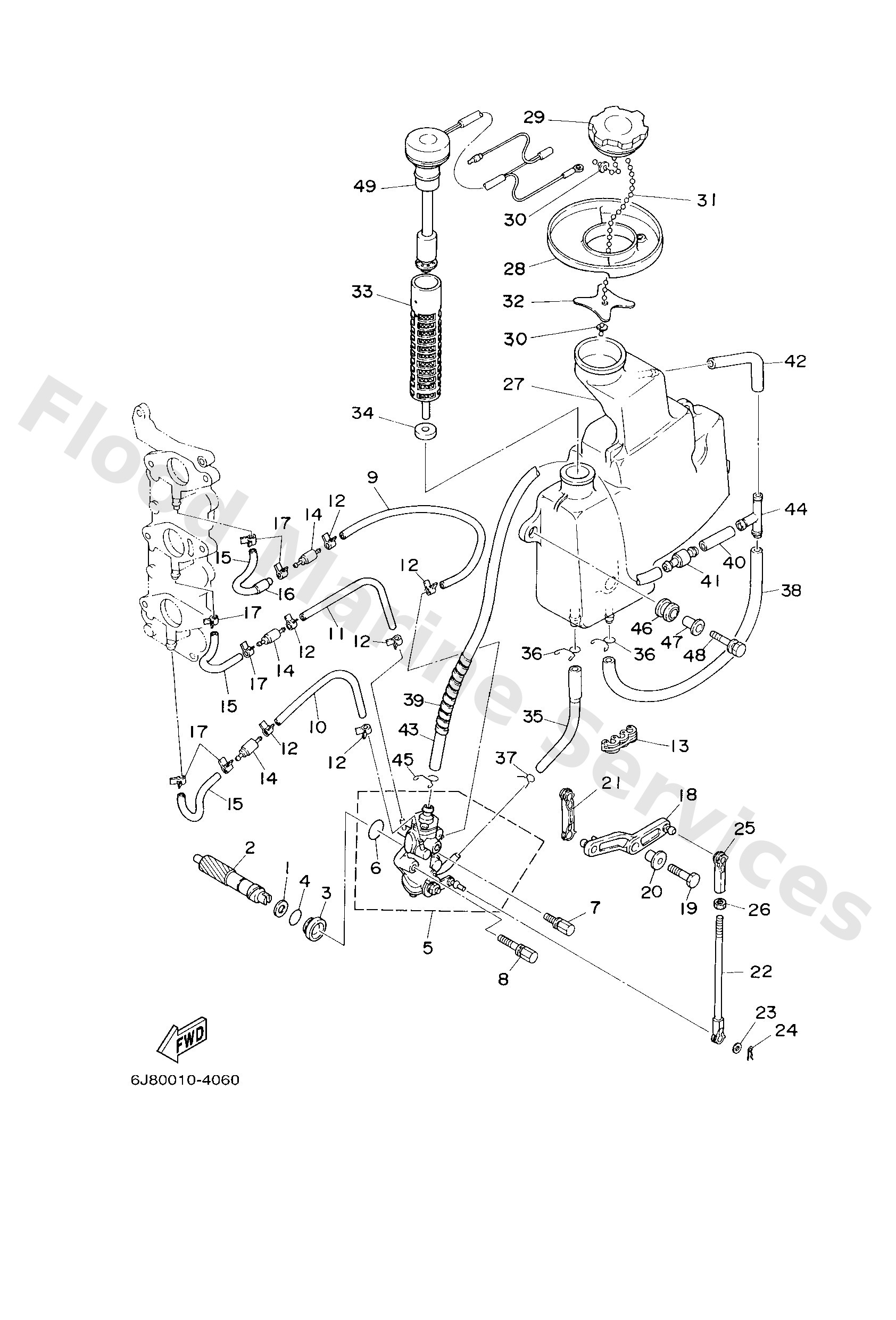

Diagram: OIL PUMP

Diagram

Parts List

Washer, plate (6g5)
Diagram Reference: 1
Gear, driven
Diagram Reference: 2
Collar, distance
Diagram Reference: 3
93210-13m04
Diagram Reference: 4
Oil injection pump assembly
Diagram Reference: 5
O-ring(6r0)
Diagram Reference: 6
Bolt
Diagram Reference: 7
Bolt
Diagram Reference: 8
Hose (l390)
Diagram Reference: 9
Hose (l200)
Diagram Reference: 10
Clip (6e5)
Diagram Reference: 12
Clamp (6g5)
Diagram Reference: 13
Valve check
Diagram Reference: 14
Hose(62t)
Diagram Reference: 15
Hose (l70)
Diagram Reference: 16
Lever, control
Diagram Reference: 18
Bolt
Diagram Reference: 19
Collar (6h3)
Diagram Reference: 20
Joint, link
Diagram Reference: 21
Joint, link
Diagram Reference: 22
Washer, plate (666)
Diagram Reference: 23
Clip(6j8)
Diagram Reference: 24
Joint, link 2
Diagram Reference: 25
Nut (656)
Diagram Reference: 26
Oil tank comp.
Diagram Reference: 27
Oil tank comp.
Diagram Reference: 27
Seal 3
Diagram Reference: 28
Oil tank cap assembly
Diagram Reference: 29
Washer, special 1
Diagram Reference: 30
Chain, Ball
Diagram Reference: 31
Washer, special 2
Diagram Reference: 32
Strainer, oil
Diagram Reference: 33
Gasket, strainer cover
Diagram Reference: 34
Pipe, oil 1
Diagram Reference: 35
Clip(72x)
Diagram Reference: 36
Clip, pipe 6162435600
Diagram Reference: 37
Hose (l360)
Diagram Reference: 38
Tube (6e5)
Diagram Reference: 39
Hose (l70)
Diagram Reference: 40
Breather
Diagram Reference: 41
Hose (l100)
Diagram Reference: 42
Hose (l600)
Diagram Reference: 43
Pipe, joint 3
Diagram Reference: 44
Clip, pipe 1 (6e9)
Diagram Reference: 45
Damper, ignition coil
Diagram Reference: 46
Collar
Diagram Reference: 47
Bolt, with washer
Diagram Reference: 48
Oil level gauge assembly
Diagram Reference: 49
