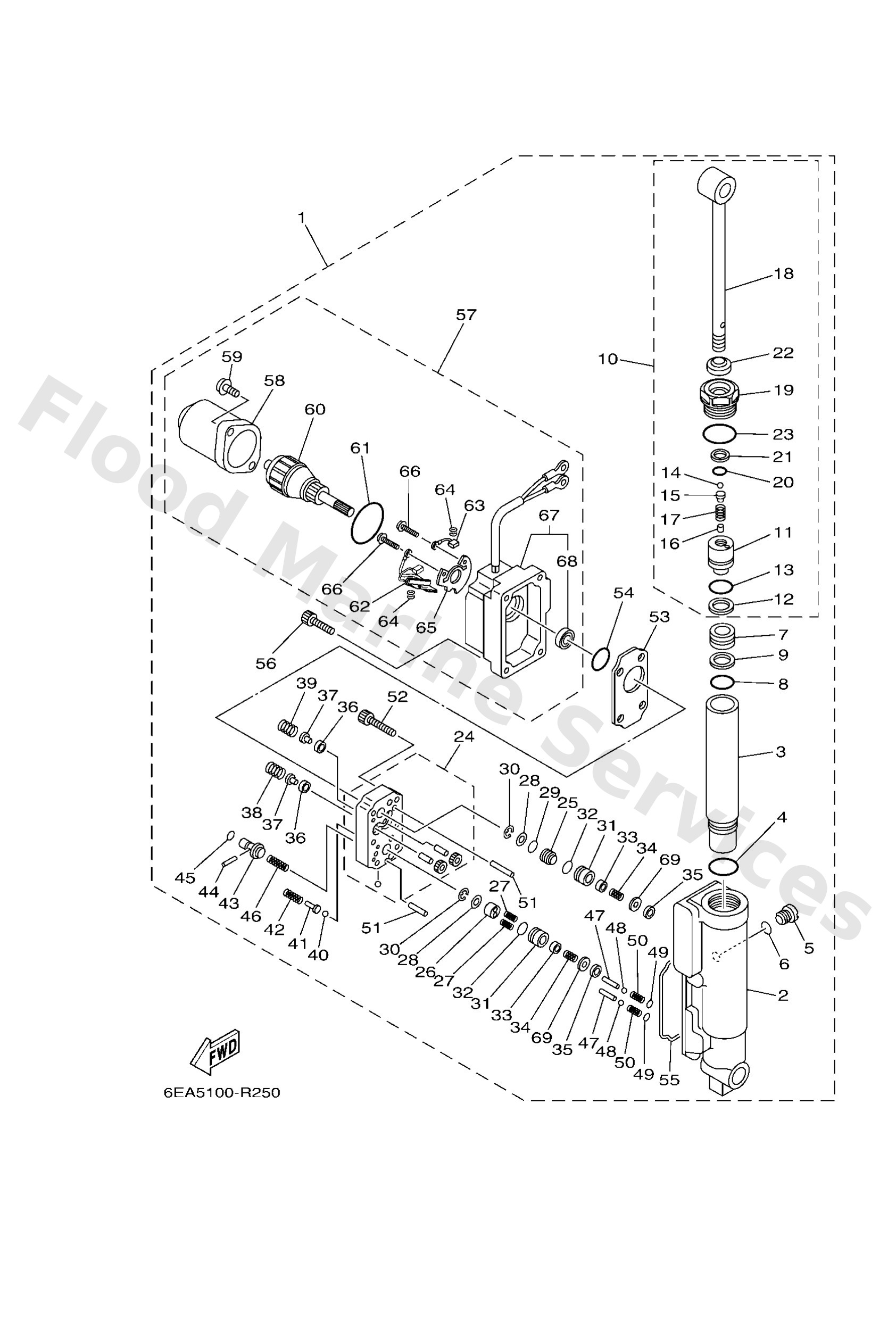

Diagram: POWER TILT ASSY

Diagram

Parts List

Power tilt assembly
Diagram Reference: 1
Cylinder, tilt sub assembly
Diagram Reference: 2
Case, cylinder
Diagram Reference: 3
O-ring(47x)
Diagram Reference: 4
Plug, tapper screw
Diagram Reference: 5
O-ring (11m)
Diagram Reference: 6
Piston, free
Diagram Reference: 7
O-ring
Diagram Reference: 8
Ring, back up
Diagram Reference: 9
Piston sub assembly
Diagram Reference: 10
Piston comp.
Diagram Reference: 11
Ball(7fk)
Diagram Reference: 14
Pin, absorber valve
Diagram Reference: 15
Pin, dowel
Diagram Reference: 16
Spring, absorber valve
Diagram Reference: 17
Rod
Diagram Reference: 18
Screw, cylinder end
Diagram Reference: 19
O-ring
Diagram Reference: 20
Ring, back up
Diagram Reference: 21
Seal, dust
Diagram Reference: 22
O-ring
Diagram Reference: 23
Gear pump assembly
Diagram Reference: 24
Piston, shuttle
Diagram Reference: 25
Piston, shuttle 2
Diagram Reference: 26
Spring, shuttle return
Diagram Reference: 27
Seal, main valve
Diagram Reference: 28
O-ring
Diagram Reference: 29
Circlip(6l5)
Diagram Reference: 30
Valve seat
Diagram Reference: 31
O-ring
Diagram Reference: 32
Seat valve comp. 1
Diagram Reference: 33
Spring, main valve
Diagram Reference: 34
Filter 3
Diagram Reference: 35
Seal, relief valve
Diagram Reference: 36
Pin, valve support
Diagram Reference: 37
Spring, up relief
Diagram Reference: 38
Spring, down relief
Diagram Reference: 39
Ball
Diagram Reference: 40
Pin, absorber valve
Diagram Reference: 41
Spring, down relief 2
Diagram Reference: 42
Rod, manual release
Diagram Reference: 43
Pin, dowel
Diagram Reference: 44
O-ring (26h)
Diagram Reference: 45
Spring, manual release
Diagram Reference: 46
Pin 1
Diagram Reference: 47
Spring
Diagram Reference: 50
Pin,dowel(296)
Diagram Reference: 51
Bolt
Diagram Reference: 52
Filter 1
Diagram Reference: 53
O-ring
Diagram Reference: 54
Gasket, drain plug
Diagram Reference: 55
Bolt, socket
Diagram Reference: 56
Motor assembly
Diagram Reference: 57
Stator assembly
Diagram Reference: 58
Screw, with washer
Diagram Reference: 59
Armature assembly
Diagram Reference: 60
O-ring
Diagram Reference: 61
Circuit breaker comp.
Diagram Reference: 62
Brush 2
Diagram Reference: 63
Spring, brush
Diagram Reference: 64
Plate, brush holder
Diagram Reference: 65
Screw, pan head with washer
Diagram Reference: 66
Frame, end
Diagram Reference: 67
Oil seal
Diagram Reference: 68
Spacer
Diagram Reference: 69
