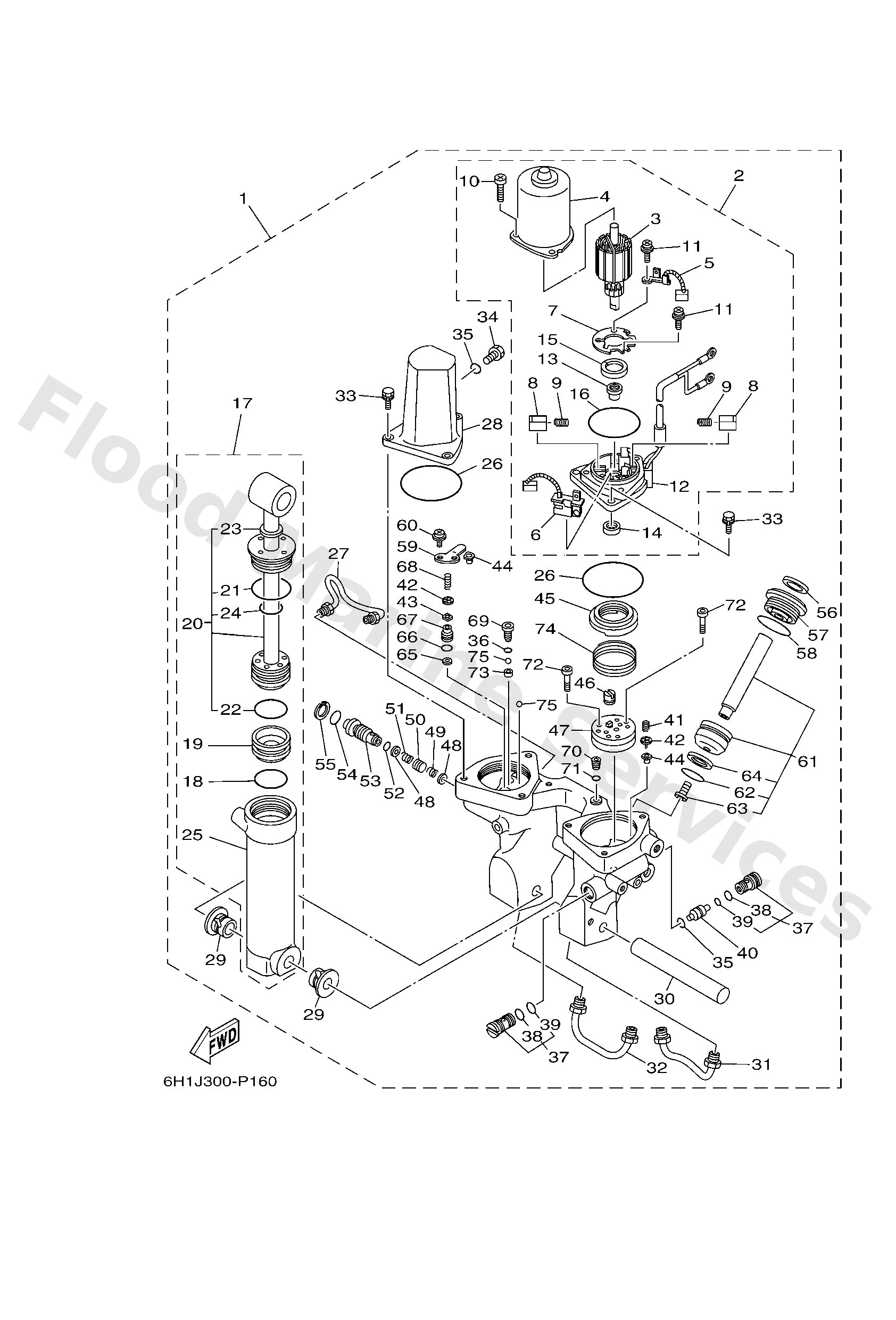

Diagram: POWER TRIM & TILT ASSY

Diagram

Parts List

Power trim & tilt assembly
Diagram Reference: 1
Motor assembly
Diagram Reference: 2
Armature assembly
Diagram Reference: 3
Stator assembly
Diagram Reference: 4
Brush
Diagram Reference: 5
Breaker comp. (brush 2)
Diagram Reference: 6
Plate, brush holder
Diagram Reference: 7
Holder, brush
Diagram Reference: 8
Spring, brush
Diagram Reference: 9
Screw, pan head(6b0)
Diagram Reference: 10
Screw, pan head(6g8)
Diagram Reference: 11
Frame, end
Diagram Reference: 12
Metal
Diagram Reference: 13
Oil seal(6b0)
Diagram Reference: 14
Plate
Diagram Reference: 15
O-ring
Diagram Reference: 16
Power tilt assembly
Diagram Reference: 17
O-ring
Diagram Reference: 18
Piston, free
Diagram Reference: 19
Tilt piston sub assembly
Diagram Reference: 20
O-ring
Diagram Reference: 21
O-ring
Diagram Reference: 22
Seal dast
Diagram Reference: 23
O-ring
Diagram Reference: 24
Cylinder, tilt
Diagram Reference: 25
O-ring
Diagram Reference: 26
Pipe
Diagram Reference: 27
Body, reservoir
Diagram Reference: 28
Bushing (6e5)
Diagram Reference: 29
Pin, lower shock mount
Diagram Reference: 30
Pipe
Diagram Reference: 31
Pipe
Diagram Reference: 32
Bolt(7u8)
Diagram Reference: 33
Plug, reservoir
Diagram Reference: 34
O-ring
Diagram Reference: 35
O-ring(61a)
Diagram Reference: 36
Valve sub assembly
Diagram Reference: 37
O-ring
Diagram Reference: 38
O-ring
Diagram Reference: 39
Piston, shuttle
Diagram Reference: 40
Spring, down relief
Diagram Reference: 41
Pin, valve support
Diagram Reference: 42
Seal, relief valve
Diagram Reference: 43
Seal, main valve
Diagram Reference: 44
Filter 2
Diagram Reference: 45
Connector, shaft
Diagram Reference: 46
Gear pump assembly
Diagram Reference: 47
Seat, manual valve
Diagram Reference: 48
Spring, manual release
Diagram Reference: 49
Adaptor 1
Diagram Reference: 50
Spring, manual release
Diagram Reference: 51
O-ring
Diagram Reference: 52
Screw, manual release
Diagram Reference: 53
O-ring
Diagram Reference: 54
Ring, snap
Diagram Reference: 55
Seal, trim dust
Diagram Reference: 56
Screw, trim cylinder end
Diagram Reference: 57
Spring, trim
Diagram Reference: 59
Screw, pan head with washer
Diagram Reference: 60
Piston sub assembly
Diagram Reference: 61
O-ring
Diagram Reference: 62
Bolt, socket
Diagram Reference: 63
Ring, back up
Diagram Reference: 64
Filter 1
Diagram Reference: 65
O-ring (2h7)
Diagram Reference: 66
Seat, relief valve
Diagram Reference: 67
Spring, up relief
Diagram Reference: 68
Screw, valve lock
Diagram Reference: 69
Plug, tapper screw
Diagram Reference: 70
O-ring
Diagram Reference: 71
Bolt(62x)
Diagram Reference: 72
Washer, special 2
Diagram Reference: 73
Spring, seal
Diagram Reference: 74
Ball(7fk)
Diagram Reference: 75
